Экзаменационный билет № 1

Вопрос 1. Понятие о скважине, её элементах, конструкции, о положении в пространстве, параметры конструкции, последовательность их выбора.

Скважиной называется цилиндрическая горная выработка, сооружаемая без доступа в нее человека и имеющая диаметр во много раз меньше длины (Рис.1).

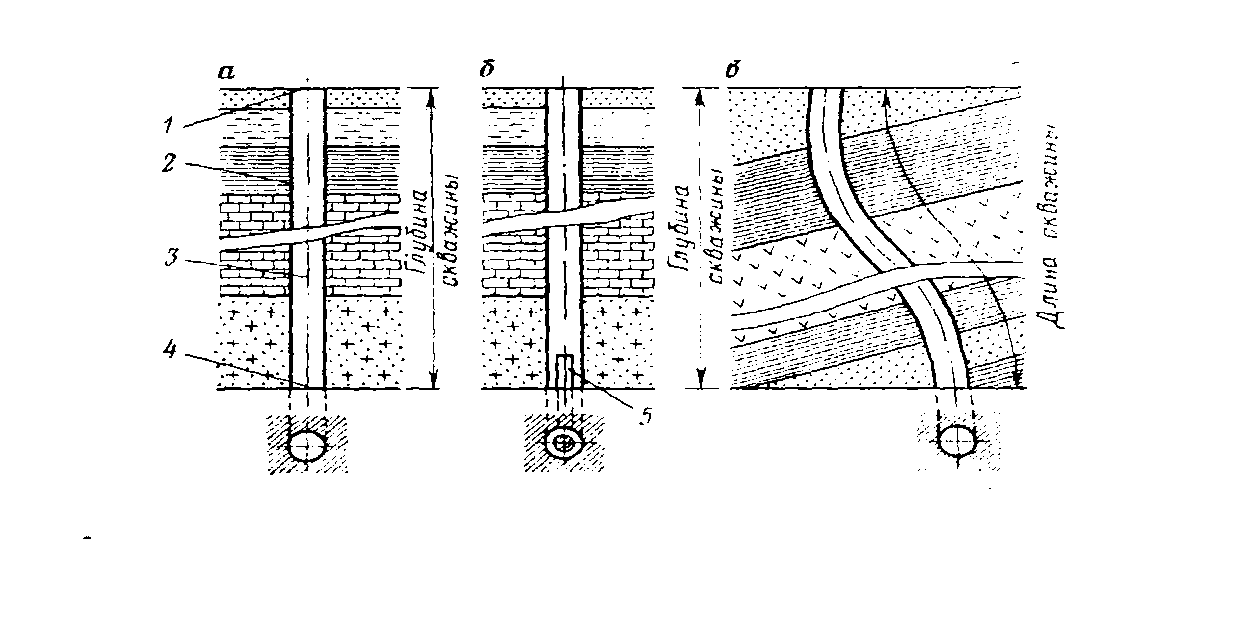

Рис. 1 Схемы скважин

Начало скважины (пересечение оси скважины с земной поверхностью) называется устьем 1, боковая цилиндрическая поверхность – стенкой 2 или стволом, дно – забоем 4. Расстояние от устья до забоя по оси ствола определяет длину скважины (рис. 1 в), а по проекции оси 4 на вертикаль – ее глубину (рис. 1 а, в).

По пространственному положению ствола различают вертикальные (рис. 1 а, б) и наклонные (рис. 1 в) скважины.

Скважины углубляют, разрушая породу по всей площади забоя (сплошным забоем) или по его периферийной части (кольцевым забоем). В последнем случае в центре скважины остается колонка породы – керн 5, которую периодически поднимают на поверхность для непосредственного изучения.

Диаметр скважины , как правило, уменьшается от устья к забою ступенчато на определенных интервалах. Начальный диаметр нефтяных и газовых скважин обычно не превышает 900 мм , а конечный редко бывает меньше 165 мм. Глубины нефтяных и газовых скважин изменяются в пределах нескольких тысяч метров.

Нефтяные и газовые скважины бурят на суше и на море при помощи буровых установок. В последнем случае буровые установки монтируются на эстакадах, плавучих буровых платформах или судах.

Вопрос 2.Турбинное бурение.Турбобуры.

Турбобур представляет собой многоступенчатую гидравлическую турбину, к валу которой непосредственно или через редуктор присоединяется долото.

Каждая ступень турбины состоит из диска статора и диска ротора .

В статоре, жестко соединенном с корпусом турбобура, поток бурового раствора меняет свое направление и поступает в ротор , где отдает часть своей гидравлической мощности на вращение лопаток ротора относительно оси турбины. При этом на лопатках статора создается реактивный вращающий момент, равный по величине и противоположный по направлению вращающему моменту ротора. Перетекая из ступени в ступень буровой раствор отдает часть своей гидравлической мощности каждой ступени. В результате вращающие моменты всех ступеней суммируются на валу турбобура и передаются долоту. Создаваемый при этом в статорах реактивный момент воспринимается корпусом турбобура и БК.

Работа турбины характеризуется частотой вращения вала n , вращающим моментом на валу М, мощностью , перепадом давления Р и коэффициентом полезного действия .

Режим, при котором коэффициент полезного действия  турбины достигает максимального значения называется оптимальным. При работе на оптимальном режиме, т.е. при одной определенной частоте вращения ротора турбины для данного расхода бурового раствора Q, потери напора на преодоление гидравлических сопротивлений в турбине Р минимальны.

При выборе профиля лопаток турбины стремятся найти такое конструктивное решение, чтобы при работе турбины кривые максимальных значений  и  располагались близко друг к другу. Линия давления Р таких турбин располагается почти симметрично относительно вертикали, на которой лежит максимум мощности.

Турбобуры ТБ применяются при бурении вертикальных и наклонных скважин малой и средней глубины без гидромониторных долот. Применение гидромониторных долот невозможно по тем причинам, что через нижнюю радиальную опору (ниппель) даже при незначительном перепаде давления протекает 10 – 25% бурового раствора.

Значительное снижение потерь бурового раствора достигается в турбобурах, нижняя секция которых, названная шпинделем, укомплектована многорядной осевой опорой и радиальными опорами, а турбин не имеет.

Для бурения наклонно – направленных скважин разработаны шпиндельные турбобуры – отклонители типа ТО.

Турбобур – отклонитель состоит из турбинной секции и укороченного шпинделя. Корпуса турбинной секции и шпинделя соединены кривым переводником.

Для бурения с отбором керна предназначены колонковые турбобуры типа КТД, имеющие полый вал , к которому через переводник присоединяется бурильная головка . Внутри полого вала размещается съёмный керноприёмник .

Вопрос 3. Очистка промывочной жидкости от обломков выбуренной породы (шлама). Буровой раствор, выходящий на поверхность из скважины, может быть вновь использован, но для этого он должен быть очищен от обломков выбуренной породы (шлама).

Поступающие в буровой раствор частицы выбуренной породы оказывают вредное влияние на его основные технологические свойства. Кроме того, наличие в растворе абразивных частиц существенно снижает показатели работы долот, гидравлических забойных двигателей, буровых насосов и другого оборудования. В связи с этим очистке буровых растворов должно уделяться особое внимание.

Для очистки бурового раствора от шлама используется комплекс различных механических устройств: вибрационные сита, гидроциклонные шламоотделители (песко- и илоотделители), сепараторы, центрифуги. В составе циркуляционной системы все эти механические устройства должны устанавливаться в строгой последовательности. При этом схема прохождения бурового раствора должна соответствовать следующей технологической цепочке: скважина — газовый сепаратор — блок грубой очистки от шлама (вибросита) дегазатор — блок тонкой очистки от шлама (песко- и илоотделители, сепаратор) — блок регулирования содержания и состава твердой фазы (центрифуга, гидроциклонный глиноотделитель) — буровые насосы — скважина.

При отсутствии газа в буровом растворе исключают ступени дегазации; при использовании неутяжеленного раствора, как правило, не применяют сепараторы, глиноотделители и центрифуги; при очистке утяжеленного бурового раствора обычно исключают гидроциклонные шламоотделители (песко- и илоотделители). Таким образом, выбор оборудования и технологии очистки бурового раствора от шлама должен основываться на конкретных условиях бурения.

Вибросита. Очистка бурового раствора от шлама с помощью вибрационных сит — механический процесс, в котором частицы отделяются с помощью просеивающего устройства.

Совершенно условно гидроциклонные шламоотделители делят на песко- и илоотделители. Пескоотделители — это объединенная единым подающим и сливным манифольдом батарея гидроциклонов диаметром 150 мм и более. Илоотделителями называют аналогичные устройства, составленные из гидроциклонов диаметром 100 мм и менее. Число гидроциклонов в батареях песко- и илоотделителя разное. Так, в пескоотделителе 2ПГК четыре параллельно работающих гидроцикона диаметром 150 мм, а илоотделители включают в себя 12—16 гидроциклонов диаметрами 75 или 100 мм.
