5 Обоснование технологии и средств комплексной механизации отработки месторождения
Подотвальное месторождение представлено различными породами, такими как рыхлые и скальные во вскрышных породах и железной рудой (окисленной и магнетитовой), как полезное ископаемое. Крепость железных руд по Протодъяконову f = 6-8, крепость скальной породы f = 6- 15, крепость рыхлых пород f = 2-4. Глубина залегания полезного ископаемого составляет 260 м. Полезное ископаемое целесообразно отрабатывать углубочной системой разработки. Так как породы крепкие, подготовка и выемка осуществляется с применением БВР.
На выемочно-погрузочных работах принимаем одноковшовые экскаваторы ЭКГ - 5А и экскаваторы Hyundai R800-7A FS, подходящие под физико-химические свойства как для полезного ископаемого так и для вскрышных пород. Данный вид экскаваторов является оптимальным для принятой высоты уступа. Из вышесказанного следует, что на карьере будет иметь место цикличная технология отработки.
Определяем рациональное сочетание моделей экскаваторов и буровых станков. На крепких породах используем ударно-вращательные буровые станки. По производительности выбираем станок SANDVIK D55SP, который позволит обеспечивать постоянную работу экскаваторов на взорванной горной породе, минимизируя простои экскаваторов.
Для транспортирования горной массы принимаем автосамосвалы марки Komatsu HD465-7, грузоподъёмностью 55 т.
Для отвалообразования используются бульдозеры марки Caterpillar D10 Т.
6. Ситуационный план предприятия и генеральный план промплощадки
План предприятия представлен на рисунке 6.1

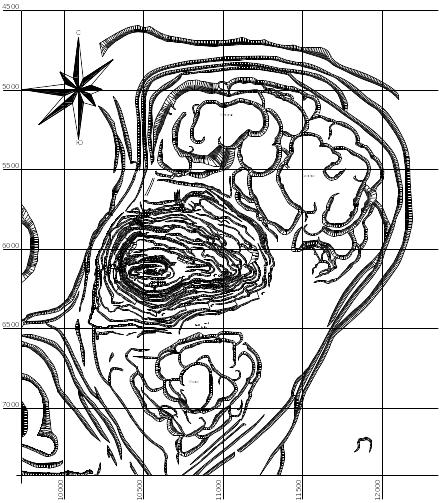

Рисунок 6.1 – Ситуационный план месторождения «Подотвальное»
