План промплощадки представлен на рисунке 6.2

Уловные обозначения: 1.Склад строительного камня 2.РОФ 3.Склад готовой продукции

4.Склад материалов 5.Ремонтно-механическая мастерская

6.Территория бытового комплекса 7.Туалет

Рисунок 6.2 – Генеральный план промплощадки

7 Горно-геометрический анализ карьерного поля и обоснование режима горных работ

1. Определение рационального направления развития горных работ

Для решения задач, связанных с выбором направления углубки, наиболее часто в качестве критерия оценки принимается значение минимального среднего с начала отработки коэффициента вскрыши. Средний коэффициент вскрыши для Подотвального карьера К_в = 6,9.

Подсчитываем объёмы руды, находящиеся выше линии рабочих бортов карьера (φ=15°). Результаты замеров заносим в таблицу 7.1 1.

Таблица 7.1.1 – Результаты замеров объёмов руды на разрезе, тыс. м³

Глубина карьера, Н, м	Объем руды по направлениям углубки, м3
	а	b	c	d	e
20 40 60 80 100 120 140 160 180 200 220 240 260	- - - - 1,8 5,9 9,3 12,4 15,6 19,0 22,8 26,0 27,6	- - - - 2,2 5,9 9,5 12,6 15,8 19,3 23,1 26,3 27,9	- - - 0,2 2,8 6,4 9,8 12,8 16,0 19,5 23,4 26,6 28,2	- - - - 0,2 2,2 5,6 9,1 12,4 16,0 23,1 26,1 27,8	- - - 0,1 2,7 6,4 9,8 12,0 15,9 19,5 23,1 26,1 27,8

На основе данных таблицы 7.1.1, строим вспомогательные графики зависимости нарастающих объёмов руды от глубины карьера для каждого направления углубки (рис.7.1.1).

Общий объём руды в карьере делим на интервалы, в соответствии с которым на рис. 7.1.1 проводим горизонтальные линии. Проекции на оси абсцисс точек пересечения этих линий с графиками показывают глубину рабочей зоны карьера, на которой добывается заданный объём руды. Переносим полученные значения глубины на изображение карьера и получаем изолинии объёмов руды. Помещая трафарет рабочей зоны на изолиниях в точках пересечения с направлениями углубки, замеряем объёмы горной массы и результаты заносим в таблицу 7.1.2.

Рисунок 7.1.1 – График зависимости нарастающих объёмов руды от глубины карьера.

Таблица 7.1.2 – Объемы горной массы по направлениям углубки на разрезе.

Объём руды, тыс. м	Объём горной массы, тыс.
	а	b	с	d	е
Q = 0	6,8	6,5	8,3	1,7	9,3
Q =1	8,2	8,4	11,5	16,1	19,8
Q = 3	16,5	15,5	17,8	24,1	28,1
Q = 6	27,3	26,6	31,3	38,0	40,7
Q= 10	46,8	45,0	48,8	53,3	54,3
Q= 14	65,0	62,7	66,2	66,2	65,9
Q = 20	84,2	83,5	85,1	84,0	83,6

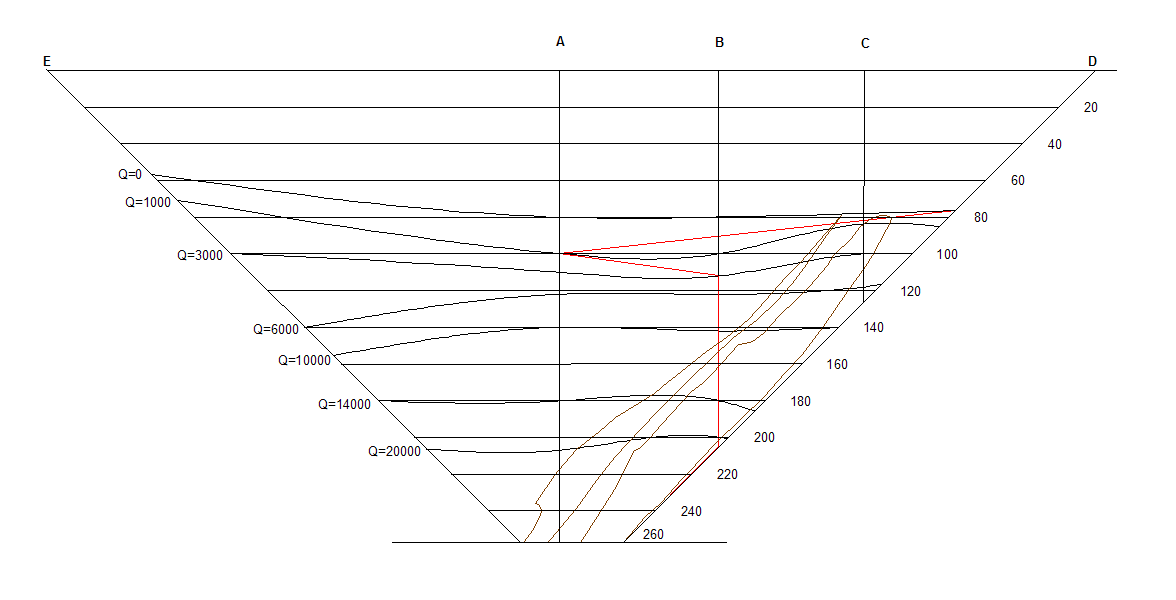

Рисунок 7.1.2 – Поперечное сечение карьера

Минимальные объёмы горной массы на каждой изолинии определяют минимальный средний с начала разработки коэффициент вскрыши, а следовательно рациональное направление углубки. Далее определяем область рационального направления углубки.

Находим значения допустимых объёмов горной массы:

V ^г.м._доп = V ^г.м._min + Δ ∙ (V ^г.м._min - Q) (7.1.1)

где Δ - допустимая погрешность;

V ^г.м._min - минимальное значение гм;

Q – объем руды на данной глубине.

V ^г.м._доп1 = 1,7+ 0,1*(1,7 - 0) = 1,87 тыс. м³

V ^г.м._доп2 = 8,2+ 0,1*(8,2 - 0) = 9,14 тыс. м³

V ^г.м._доп3 = 15,5+ 0,1*(15,5 - 0) = 16,75 тыс. м³

V ^г.м._доп4 = 26,6+ 0,1*(26,6 - 0) = 28,66 тыс. м³

V ^г.м._доп5 = 45,0+ 0,1*(45,0 - 0) = 49,5 тыс. м³

V ^г.м._доп6 = 62,7+ 0,1*(62,7 - 0) = 68,97 тыс. м³

V ^г.м._доп7 = 83,5+ 0,1*(83,5 - 0) = 91,85 тыс. м³
