2.2.1 Теплотехнічний розрахунок перекриття над підвалом.

В зв’язку з тим, що в підвалі знаходяться офісні приміщення і він опалюється, то втрат тепла між підвалом та першим поверхом не буде, тому теплотехнічний розрахунок виконувати не потрібно.

2.2.2 Теплотехнічний розрахунок горищного перекриття.

Приймаємо конструкцію горищного перекриття із залізобетонних плит перекриття, утеплювач – плити мінераловатні з коефіцієнтом теплопровідності 0,07 Вт/м^{2 0}С.

Основні теплофізичні показники горищного перекриття представлені в таблиці 2.2.

Таблиця 2.2

Теплофізичні показники горищного перекриття

№ з/п	Назва матеріалу	Густина, кг/м3	Товщина, м	Коефіцієнт теплопровідності, Вт/м2 ·0С
1	2	3	4	5
1	Цементно-піщаний розчин	1800	0,02	0,93
2	Залізобетонна плита перекриття	2500	0,22	2,04
3	Плити мінераловатні	100	0,14	0,07
4	Бітум нафтовий будівельний і покрівельний	1400	0,01	0,27
5	Гравій керамзитовий	800	0,05	0,23
	Всього:		0,45

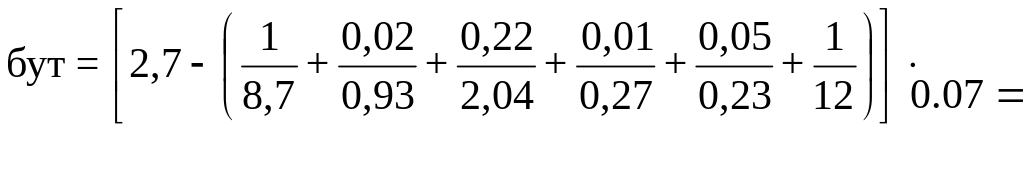

Для визначення необхідної товщини теплоізоляції необхідно знайти нормативний опір теплопередачі. Для горищного перекриття для нового будівництва в температурній зоні І становить 2,7 м^{2 0}С/Вт. Отже товщина утеплювача буде становити:

0.14м

Результати розрахунку зводимо в таблицю 2.2.

Визначається фактичний опар теплопередачі горищного перекриття:

=2,58м ² ·⁰С/Вт.

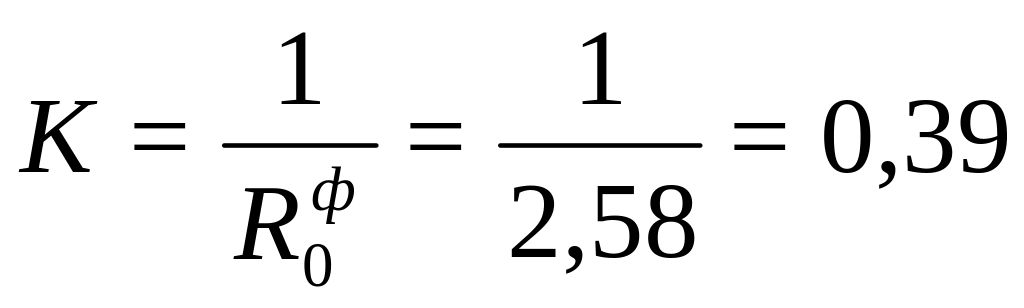

Обчислюється коефіцієнт теплопередачі горищного перекриття:

Вт/м^{2 0}С.

2.2.3 Коефіцієнти теплопередачі огороджень.

В результаті теплотехнічного розрахунку зовнішніх огороджень будинку визначені коефіцієнти теплопередачі для огороджень, які зведені в таблицю 2.3.

Таблиця 2.3

Коефіцієнти теплопередачі огороджень будинку

№ з/п	Назва огородження	Коефіцієнт теплопередачі, Вт/м2·0С
1	Зовнішня стіна	0,48
2	Перекриття над підвалом	--
3	Горищне перекриття	0,39
4	Вікна, балконні двері	2,94
5	Зовнішні двері	0,61

Коефіцієнт теплопередачі для вікон знаходиться в залежності від опору теплопередачі за додатком 20 [12]. Для вікон з подвійним заскленням опір теплопередачі становить 0,42 м²· ⁰С/Вт. Тоді коефіцієнт теплопередачі буде:

м²· ⁰С/Вт.

Коефіцієнт теплопередачі для зовнішніх дверей визначається за формулою:

м² ·⁰С/Вт,

де R_зс^ф - фактичний опір теплопередачі зовнішньої стіни, який дорівнює 2,75 м²·⁰С/Вт. Тоді коефіцієнт теплопередачі для зовнішніх дверей становитиме:

м²·⁰С/Вт
