4.8.1 Область застосування карти.

Технологічна карта розроблена для монтажу стальних панельних радіаторів системи опалення. Радіатори словацької фірми KORADО.

В склад робіт які розглядаються даною технологічною картою входять:

- встановлення та заробка кронштейнів з сверлінням отворів, а також кріплення кронштейнів;

- встановлення радіаторів в проектне положення з приєднанням їх до трубопроводу;

-гідравлічне випробування стальних радіаторів.

Роботи ведуться в літній період.

При прив‘язці карти до конкретного об’єкту та умов будівництва прийнятий в карті напрямок монтажу опалювальних приладів: в залежності від загальнго монтажу їх розбивають на монтажні ділянки, прийняті в проекті.

Схема для визначення складу робіт та інструментів при монтажі опалювальних приладів.

Опалювальний прилад KORAD 33-30-3000

4.8.2. Організація і технологія будівельного процесу.

Монтаж опалювальних приладів здійснюють по закінченню вісіх підготовчих робіт: влаштування отворів в місцях пересічення трубопроводами огороджуючих конструкцій, влаштування гільз та розведенні трубопроводів.

Роботи виконують так:

1. Розмічання положення опалювального приладу;

2. Виконня отворів під кронштейни;

3. Влаштовання кронштейнів кріплення приладу;

4. Встановлення опалювального приладу в проектне положення;

5. Підключення приладу до трубопроводу системи опалення.

Монтаж приладу дозволяється проводити тільки після підготовки проведення місця встановлення, після очистки приладу від захисного запакування, після візуальної перевірки на можливі дефекти (значні механічні пошкодження , тощо).

Підготовку місця встановлення проводять шляхом встановлення кронштейнів, які забеспечувалиб відповідний нахил приладу.

Монтаж опалювального приладу виконують слюсарі-монтажники, встановлення приладу на кронштейни здійснються за допомогою фізичної сили монтажників.

Слад монтажної бригади: 3 монтажники, середій розряд – 3,4.

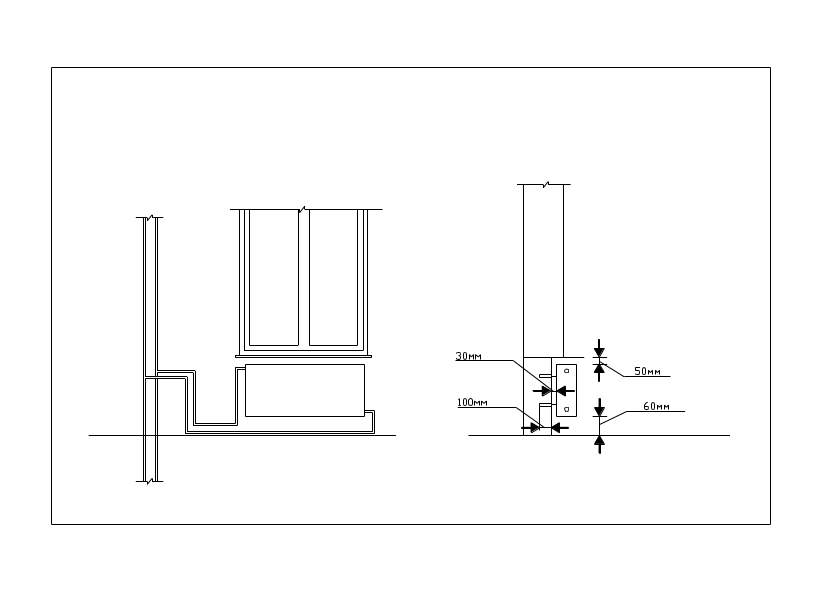

Схема монтажу опалювального приладу

Таблиця 4.5.

Графік виконання робіт.

Назва робіт	Од. виміру	Обсяг робіт	Трудомісткість на од.люд*год/маш/зм	Трудомісткість на весь об’єм люд*дні/маш*зм	Склад ланки	Застосовані механізми
Монтаж радіаторів	100 кВт	1,22	125,05/7,22	15,25/0,88	Монтажники 4р-1ч,3р-2ч	Дриль-перфоратор

Калькуляція витрат праці та заробітна плата робітників-будівельників наведена в таблиці 4.6.

Таблиця 4.6.

Калькуляція трудових затрат та зарплати.

Назва робіт	Од. виміру	Об-сяг робіт	Трудо-місткість на од.люд*год/маш*зм	Трудомісткість на весь об’єм люд*дні/маш*зм	Середній розряд	Тарифна ставка	Розцінка	Витрати на весь об’єм робіт, грн
Монтаж радіаторів	100 кВт	1,22	125,05/7,22	15,25/0,88	3,4	18,08	2260,9	2758,3

Таблиця 4.7.

Схема операційного контролю якості робіт.

Назва операцій що підлягає контролю		Конторль якості, що виконується
Виконробом	Майстром	Склад	Методи	Час	Служби
1	2	3	4	5	6
Підготовчі роботи		Розмітка місць встановлення кронштейнів	Візуально	До початку монтажу
Підготовка місця встановлення радіатора		Встановлення кронштейнів та їх закріплення	Візуально	До початку монтажу
Встановлення радіатора		Правильність встановлення радіатора	Візуально	Виконання монтажу
Підключення до трубопроводу		Пиєднання радіатора до трубопроводу опалення	Візуально	Після монтажу
Випробування на герметичність		Випробування стиків на герметичність	Візуально	Після монтажу
