ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №3

по учебной дисциплине «Сети ЭВМ»

на тему «Системы сетевых имен. WINS и DNS»

Выполнила: Немов Д.А.

Черемисина Е.С.

Группа: 8301

Факультет: КТИ

Проверила: Горячев А.В.

Санкт-Петербург 2011г.

Отчет по лабораторной работе № 3

"Системы сетевых имен. WINS и DNS"

Цель работы: Научиться использовать сетевые имена, освоить работу с сервисами WINS и DNS.

Описание основных операций, произведённых во время выполнения лабораторной работы:

1. Настроили сетевую конфигурацию на маршрутизацию пакетов во внешнюю сеть (сеть кафедры). На обоих компьютерах отключили межсетевой экран. Убедились, что на рабочей станции не указаны адреса DNS и WINS.

Рисунок 1. DNS адреса рабочей станции адреса не указаны

Рисунок 2.WINS адреса рабочей станции адреса не указаны

2. Разрешение имён с помощью NetBIOS и WINS.

На рабочей станции и сервере настроили сетевые интерфейсы на использование NetBios. С рабочей станции произвели проверку доступности нашего сервера и сервера коллег.

Рисунок 3. Проверка доступности нашего сервера по имени

Рисунок 4.Проверка доступности сервера коллег

Переименовали наш сервер, добавив к имени "000".

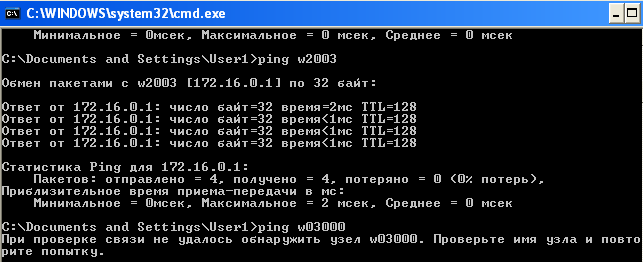

3. На сервере отключили протокол NetBIOS. Произвели проверку его доступности по имени с рабочей станции. Сервер недоступен, а, если производить проверку доступности по IP-адресу, сервер доступен.

Рисунок 5.Проверка доступности нашего сервера по имени и по IP-адресу

4. Установили на сервере сервис WINS и настроили рабочую станцию на работу с ним. Проверили доступность с рабочей станции по именам серверов коллег и посмотрели список зарегистрированных имен на сервере. Просмотрели буфер имен оперативной памяти.

Рисунок 6. Проверка доступности с рабочей станции серверов коллег по именам

Рисунок 7. Буфер имен оперативной памяти

5. Разрешение имен с помощью DNS

На рабочей станции и сервере отключили протокол NetBIOS. Отключили на сервере DNS сервис. С рабочей станции проверили доступность сервера по его DNS (www.srvXXX.etu2003000.etu.ru). Сервер недоступен.

Рисунок 8.Проверка доступности сервера по его DNS имени.

6. В файле HOSTS сделали запись, ассоциирующую имя WWW.PREP.SAPR с адресом 172.20.13.1. Узел оказался недоступным. Выполнили поиск узла с именем WWW.GHOST.SAPR. Узел обнаружить не удалось.

Рисунок 9.Проверка доступности узлов

7.Просмотрели содержимое буфера оперативной памяти, а затем очистили буфер.

Рисунок 10.Содержимое буфера оперативной памяти

8. Настроили рабочую станцию на использование сервера в качестве DNS сервера.

Рисунок 11. Настройка DNS сервера

9. На сервере создали прямую зону STUD09.SAPR. В зоне создали запись WWW, указывающую на внутренний адрес сервера.

Рисунок 12. Создание записи WWW

Рисунок 13. Анализ сетевых пакетов при обращении рабочей станции к зоне на сервере

10. На сервере создали обратную зону для сети 192.168.9.0. В прямой зоне создали запись FTP.STUDX.SAPR.

Рисунок 14. Создание обратной зоны для сети 192.168.9.6

Рисунок 15. Проверка доступности зон

11. Переименовали сервер, отключили протокол NetBIOS и проверили по имени доступность сервера с рабочей станции.

Рисунок 16. Проверка доступности сервера по имени с рабочей станции

Вывод: В процессе выполнения лабораторной работы мы научились работать с такими сервисами, как WINS и DNS. После выключения NetBIOS мы смогли обратиться с рабочей станции к серверу по его имени.

На рабочей станции указали в качестве DNS сервера адрес нашего сервера, на нём создали прямую зону. После обращения к ней с рабочей станции на сетевом мониторе были зафиксированы пакеты DNS. После отключения NetBIOS и переименовывания сервера, последний стал недоступен.
