МиноБРНАУКИ РОССИИ

Государственное общеобразовательное учереждение высшего профессионального образования

Санкт-Петербургский государственный электротехнический

университет «ЛЭТИ»

Кафедра САПР

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №2

по учебной дисциплине «Сети ЭВМ»

на тему «Механизмы доступа к узлам сети»

Выполнила: Немов Д.А.

Черемисина Е.С.

Группа: 8301

Факультет: КТИ

Проверила: Горячев А.В.

Санкт-Петербург 2011г.

Отчет по лабораторной работе № 2

"Механизмы доступа к узлам сети"

Цель работы: Проверить доступность узлов сети и ознакомиться с принципом работы маршрутизатора.

Описание основных операций, произведённых во время выполнения лабораторной работы:

1. Для виртуальной машины был добавлен дополнительный сетевой адаптер. В файле конфигурации был изменён MAC-адрес адаптера (две последние цифры поставлены в соответствии с номером рабочего места (09)).

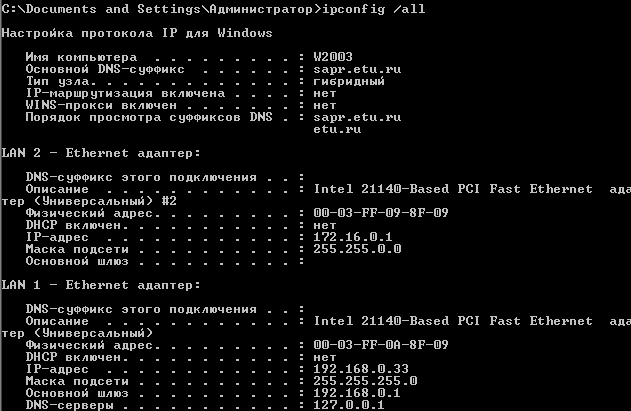

Рисунок 1. Измененный MAC-адрес

2. Через виртуальную машину были запущены сервер (Windows 2003 Server с двумя сетевыми картами) и рабочая станция (Windows XP с одной сетевой картой). В имя виртуальных машин был добавлен суффикс, представляющий номер рабочего места (09).

Рисунок 2. Изменённое имя сервера

Рисунок 3. Изменённое имя рабочей станции

3. У сервера задаём IP-адрес LAN 1 для внешней сети: 172.16.0.9, где последняя цифра 9 является номером рабочего места. Задаём IP-адрес LAN 2 для внутренней сети: 172.168.9.1, где цифра 9 является номером рабочего места.

На рабочей станции меняем IP-адрес на 172.168.9.2, в качестве шлюза по умолчанию устанавливаем 172.168.9.1, где цифра 9 является номером рабочего места.

Рисунок 4. IP-адрес LAN 1 сервера

Рисунок 5. IP-адрес LAN 2 сервера

Рисунок 6. IP-адрес рабочей станции

4. На рабочей станции командой route print проверяем таблицу маршрутизации.

Рисунок 7. Таблица маршрутизации рабочей станции.

С рабочей станции командой ping проверяем доступность нашего сервера. Он доступен.

Рисунок 8. Проверка доступности нашего сервера

Командой ping проверяем доступность сервера коллег. Он не доступен.

Рисунок 9. Проверка доступности сервера коллег

С сервера проверяем доступность сервера коллег. Он доступен.

Рисунок 10. Проверка доступности сервера коллег с нашего сервера

Проверяем таблицу маршрутизации сервера.

Рисунок 11. Проверка таблицы маршрутизации сервера

Вывод: Узлы, доступные с сервера – сервер коллег, рабочая станция. Узлы, доступные с рабочей станции – наш сервер. Анализ таблицы маршрутизации сервера: 6ая строчка - если мы хотим послать пакет на адрес 192.168.9.1 с маской 255. 255. 255. 255, то он должен вернуть его назад через 192.168.9.1 (По соглашению об IP-адресах, когда данные посылаются по адресу с первым байтом равным 127, например, 127.0.0.1, то образуется как бы "петля". Данные не передаются по сети, а возвращаются модулям верхнего уровня протокола TCP/IP как только что принятые.); 5ая строчка - если у нас есть пакет для сети 192.168.0.0 с маской 255.255.0.0, то мы должны послать его через интерфейс 192.168.9.1, это значит, что весь сетевой трафик идет через наш сервер.
