7.2 План монтажу фізичного друкарського аркуша для обкладинки книжкового видання та схема розміщення контрольних елементів

На рисунку монтажу обкладинки нанесені наступні позначення та елементи:

1. Напрям волокон у паперовому аркуші.

2. Лінію – межу притискання клапанів друкарського циліндра. Ширина поля клапана повинна бути не менше 1,5 см.

3. Центральна лінія у повздовжньому та поперечному напрямках.

4. Лінії поділу аркуша на елементи видання. На плані обкладинки видання наносяться лінії, які відмежовують не задруковану площу сторінки від задрукованої. Для цього визначають формат сторінки до обрізування з трьох сторін та розміри розкладки у корінці та головці.

5. Хрести – мітки або монтувальні хрести за якими прилагоджують та суміщають монтажі при багато фарбовому друці. Їх розміщують на центральних лініях монтажу за межею сторінок аркуша.

6. Автоматна мітка – група цифр від 1 до 5, призначених для контролю суміщення зворотної та лицевої сторін аркуша, її розміщують на обрізному краю аркуша.

7. Шкали оперативного контролю друкарського процесу розміщуються біля краю обрізного берега.

8. Шкали візуального контролю формного процесу розміщуються поза межами обрізного берега паперу.

9. Обрізні мітки, за місцем і напрямом яких обрізують або розрізують аркуші.

10. Починаючи з другого аркуша, на першій його сторінці друкують сигнатуру. Якщо окрім номера замовлення вказано прізвище автора, тоді цей елемент називають нормою. Їх розміщають зліва внизу на незадрукованому березі сторінки.

8. Технічна характеристики устаткування, вибраного для реалізації оптимального варіанту

Монітор LG W53 SMART

У курсовій роботі запроектовано рідкокристалічний монітор LG W53 SMART.

• Розміри (Д×Ш×Т) — 522.5x198.0x396.3

• Вага, кг — 3.9

• Тип матриці — TN

• Діагональ екрану — 21,5"

• Роздільна здатність — 1920 x 1080 Full HD

• Час реакції, мс — 2 мс

• Кути огляду — 176° / 170°

• Яскравість, кд/м2 — 300 cd/m²

• Контрастність — 50 000:1

• Споживана потужність — 40 Вт

Мал.2. Монітор LG W53 SMART

W53 випускається з повним набором інтелектуальних функцій: Auto Bright, Time Control, Cinema Mode і Онлайн-Sensor. Доступні інтерфейси DVI-D, D-Sub і HDMI [19].

Основна перевага монітора це зниження напруженості з очей під час роботи.

Комп’ютер HP P6-2353ER

Для керування CtP-системою курсовою роботою запроектовано комп’ютер HP P6-2353ER .

• Процессор: Виробник — Intel, Модель — Core i5-3350P, Тактова частота — 3.1 ГГц

• Операційнна система: Найменування — Windows 7 x64

• Оперативна память: Обєм — 8 Гб

• Жорсткий диск: Обєм — 1000 Гб

• Оптичний привід: Тип — DVD±RW

• Графічна система: Виробник — nVidia, Модель — GeForce GT 640, Обєм памяті — 3000 Мб

Мал. 3. Монітор LG W53 SMART

HP — це низка персональних комп'ютерів, які розробляє та продає компанія Hewlett-Packard [20].

Перевагами вибору комп’ютеру Hewlett-Packard є те, що НР є суміжна з багатьма операційними системами. Також НР випускає різноманітну продукцію і є чи не основним лідером на ринку ІТ-технологій. Також до переваг слід віднести те, що існує безкоштовна підтримка у фірмових магазинах НР.

Плотер HP Designjet L28500 104”

Для виводу спуску полос обрано кольоровий широкоформатний плотер Designjet L28500 104” [21].

• Розмір моделі — 104 дюйма (2,64 м)

• Швидкість до — 70 кв. м / год

• Розмір носія рулони — 58-264 см, до 100 кг

• Діаметр рулону до — 25 см (зовнішній діаметр)

• Товщина носія до — 0,5 мм

• Роздільна здатність до — 2400 x 1200 dpi

• Технологія друку — термоструйний друк HP

• Тип чорнила — чорнило HP Latex

• Розмір краплі чорнила — 12 ПКЛ

• Обсяг картриджа — 775 мл

• Друкуючі головки — 6 шт. (2 х жовтих / чорних, 2 х блакитних / світло-блакитних, 2 х пурпурних / світло-пурпурових)

• Сопла друкуючої головки — 2112 на кожну друкувальну головку

• Максимальна довжина друку — фізичні обмеження відсутні

• Робоча температура — від +15 до 30 ° C

• Розмір — (ШхГхВ) 3581 х 730 х1377 мм

• Маса — 380 кг

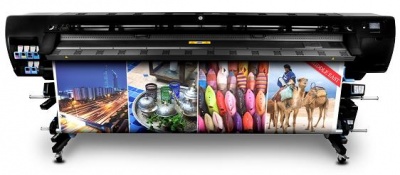

Мал. 4. HP Designjet L28500 104”

CtP-система CtP Luxel Vx-9600

У курсовій роботі запроектовано CtP-систему Luxel Vx-9600, з процесором FCF-125V в лінію.

CtP Luxel Vx-9600

Машина додрукарської підготовки (Японія).

Ділянка додрукарської підготовки ПК «Чувашія» працює як за традиційною технологією, так і за технологією прямого виводу друкованих форм.

Основні технічні характеристики:

Формат пластин від 1160х960 мм до 500х400 мм

Товщина 0,15 - 0,3 мм

Продуктивність системи 32 пластин / годину формату B1 при 2400 dpi

Мал. 5. CtP-система Luxel Vx-9600

Лазерна система для цих CtP, розроблена компанією Fujifilm, використовує спеціальну запатентовану оптику, яка забезпечує точне фокусування лазерного променя в області експонування. Оптична система змонтована на спеціальній каретці, яка гарантує точність позиціювання променя, вимірювану одиницями мікрометрів.

В якості випромінювачів в цих Luxel CtP застосовані лазерні діоди, що емітують 30 мВт світлової потужності на довжині хвилі 405 нм. Luxel V-9600 CtP позиціоновані для виготовлення друкарських форм практично для всіх друкарських машин форматів В2. V-9600 - повністю автоматизована, починаючи від завантаження пластин і закінчуючи їх обробкою в процесорі. Модуль з ручним завантаженням доцільно застосовувати, якщо не потрібна максимальна продуктивність. При жовтому освітленні немає небезпеки засвітки пластин, так що умови для ручної зарядки комфортні.

На сьогодні це самі продуктивні CtP серед призначених для високоякісної комерційної друку. V-9600 виготовляє при роздільній здатності запису 2400 dpi в двопроменеві режимі 32 форми максимального формату на годину, тоді як новітні термальні і ультрафіолетові CtP з багатопроменевий записом дійшли тільки до кордону 20 форм на годину.

Добитися високої продуктивності і точності дозволило застосування технології багатопроменевий записи на внутрішній поверхні циліндра, що чудово зарекомендувала себе (в т. ч. в Росії) в фотовивідних пристроях серії Fujifilm Luxel. Ця технологія відзначена престижними нагородами американської асоціації поліграфістів GATF в 2001 р. і The Queen's Awards For Enterprise: Innovatin 2002, яка присуджується в Англії за видатні технологічні нововведення.

Особливості технології такі: формна пластина під час експонування нерухома - це сильно спростило конструкцію CtP і забезпечило її високу точність і надійність. У залежності від необхідної продуктивності CtP Luxel можуть комплектуватися одним або двома лазерними діодами. Причому однолазерний модель за кілька годин модернізується безпосередньо на підприємстві до супер продуктивної двухлазернї. Перевага в тому, що вихід з ладу одного лазерного діода не приводить до зупинки робочого процесу - просто CtP до заміни діода стає одно-лазерним.

З урахуванням того, що компанія Fujifilm самостійно розробляє попередньоочутливлені пластини, то стає зрозуміло, що знайти кращу систему для виготовлення друкарських форм буде складно. Завдяки застосуванню пластин Fujifilm Brillia LP-NV (безхімічні) з фотополімерним чутливим шаром і високою чутливістю, а також відповідних растрів для їх обробки, з'являється можливість значно збільшити продуктивність системи навіть з лазером порівняно невеликої потужності.

Формні пластини Fujifilm Brillia LP-NV з фотополімерним чутливим шаром оптимально узгоджені з характеристиками Luxel CtP. Пластини атестовані для лініа-тур растрів до 200 Ipi (2-98%) при тиражах до 200 тис. екз. без додаткового прожарювання і до 1 млн екз. з прожаренням, а також при тиражах 100-200 тис. екз. при друку фарбами з УФ-затвердінням. Ці пластини не створюють якихось спеціальних проблем у пресі. Обробні розчини не вимагають заміни протягом двох місяців [15], [16].

Основні особливості FUJIFILM Luxel CtP-систем:

1. Комплексне рішення — пристрої, формні пластини, розчини для оброблення від Fujifilm;

2. Модельний ряд для великих, середніх і невеликих друкарень; модульна конструкція — легко конфігурувати «під друкарню»;

3. Найвищі якість і продуктивність;

4. Низька вартість утримування — простота і надійність конструкції, недорогі лазерні діоди;

5. Багатопроменева технологія експонування — швидкість і надійність;

6. Механізм експонування на внутрішню поверхню циліндра — гарантія високої точності, віброзахищеність;

7. Модульний програмний продукт Fujifilm XMF workflow — можливість конфігурації від простого транслятора однобітних TIFF-файлів з RIP-ів інших виробників до повного додрукарського робочого потоку [17].

Денситометр Gretag Macbeth DensiEye 700

Новий денситометр на відображення DensiEye 700 від компанії GretagMacbeth дозволяє швидко (час вимірювання менше 0.5 сек) і точно виміряти необхідні параметри друкарського процесу, що економить час та кошти, а також гарантує якість і стабільність друку тиражу. Повністю автоматичний режим денситометра передбачає автоматичне розпізнавання типу кольорового зразка (патч) (суцільний тон, півтон, треппінг і баланс по-сірому). Денситометр з великою апертурою (діаметр 3 мм) призначений для вимірювань нормальних розмірів патчів, а з малою апертурою (діаметр 1,6 мм) дозволяє виміряти патчі розміром до 2 мм. Денситометр з малою апертурою можна використовувати для контролю якості друку газет та журналів. Точність вимірювання не залежить від діаметра використовуваної [22].

Мал. 6. Денситометр Gretag Macbeth DensiEye 700

• Тип — ручний, настільний ручний

• Діапазон вимірювань — 0,00 - 3,00 D

• Аппертура — 3 або 1,6

• Точність вимірювань — ± 0,01 D або ± 1%

• Габарити — (Ш * В * Г, мм) 50 х 75 х 175

• Вага — (кг) 0,4
