Білет №27. Питання №2. Швидкісні (турбінні) витратоміри рідин і газів: принцип дії, устрій, область застосування.
Турбінний витратомір (краще описати як осьова турбіна) переводить механічну дію турбіни, що обертається в рідині навколо осі на системі зчитування швидкості потоку (л/хв, л/год, і т.д.). Турбінне колесо знаходиться на шляху потоку рідини. Протікаюча рідина падає на лопасті турбіни, надаючи сили, щоб лезо поверхні і установка ротора обертались. При постійній швидкості обертання була досягнута швидкість пропорційна швидкості рідини. Турбінні витратоміри використовуються для вимірювання природного газу і рідини ..Турбіни метрів менш точні, ніж переміщення і лічильники при малих швидкостях потоку, але вимірювальний елемент не займає або суворо обмежити весь шлях потоку.
Білет №28. Питання №1. Частотний вимірювальний перетворювач: призначення, принцип дії, спрощена принципова електрична схема, область застосування.
Перетво́рювач частоти́ — це пристрій, що перетворює вхідну синусоїдну напругу фіксованої частоти та амплітуди у вихідну імпульсну напругу змінної частоти та амплітуди за допомогою (широтно-імпульсної модуляції), яка формує в обмотках двигуна синусоїдний струм. Частотний перетворювач з широтно-імпульсним управлінням (ЧП з ШІМ) знижує пускові струми в 4-5 разів. Він забезпечує плавний пуск асинхронного двигуна і здійснює управління приводом по заданій формулі співвідношення напруга / частота. Частотний перетворювач дає економію за споживанням енергії до 50%. З'являється можливість включення зворотних зв'язків між суміжними приводами, тобто самоналаштування обладнання під поставлену задачу і зміна умов роботи всієї системи.
Білет №28. Питання №2. Класифікація засобів вимірювання рідини і сипучих матеріалів. Електричні сигналізатори рівня: принцип дії, призначення, устрій, область застосування.

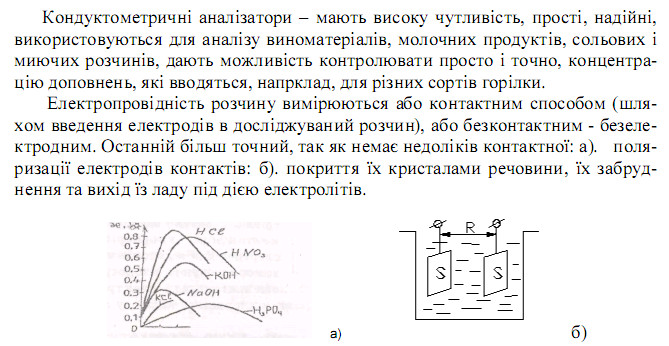

Білет №29. Питання №1. Диферинцаально-трансформаторна система дистанційної передачі вимірювальної інформації: призначення,принцип дії, принципова електрична схема.
Принцип дії диференціально-трансформаторної системи (ДТС) ґрунтується на компенсації електрорушійних сил (ЕРС) первинного вимірювального перетворювача і вторинного приладу (ВП).

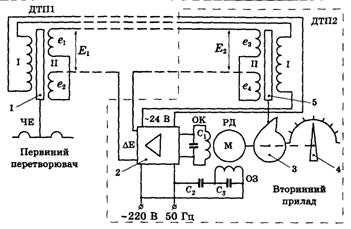

До складу ДТС (рис. 4) входять два однакових диференціально-трансформаторні перетворювачі (ДТП1 і ДТП2), розміщені відповідно у датчику та вторинному приладі. Перетворювачі мають первинну і вторинну обмотки. Первинні обмотки намотані по всій довжині катушки перетворювача, а вторинні розділені на дві секції, кожна з яких розміщена на відповідній половині первинної обмотки. Всередині кожного перетворювача знаходяться металеві осердя 1 і 5, які переміщуються відповідно чутливим елементом датчика і лекалом ВП. Первинні обмотки системи ввімкнені послідовно і живляться змінним струмом від електронного підсилювача 2. Вторинні обмотки системи увімкнені зустрічно й під'єднані до підсилювача 2 вторинного приладу.
Якщо осердя перетворювачів перебувають у середньому положенні, то різницева електрорушійна сила вторинних обмоток обох перетворювачів дорівнюватиме нулю, оскільки у зустрічно ввімкнених секціях наведені ЕРС рівні між собою:
Сигнал небалансу при цьому також дорівнюватиме нулю:
Сигнал небалансу підсилюється фазочутливим підсилювачем 2 і на керуючу обмотку реверсивного двигуна РД подається напруга змінного струму з частотою 50 Гц. На обмотку збудження РД надходить змінна напруга від мережі частотою 50 Гц зі зсувом по фазі на 90 градусів за рахунок конденсатора С2. Обертове магнітне поле приводить в обертовий рух ротор РД, який через редуктор поверне кулачок і перемістить осердя 5 ДТП2 вторинного приладу в аналогічне положення плунжера ДТП1 і стрілку 4 у нове положення. При цьому індуковані ЕРС стануть рівними за величиною, взаємокомпенсовуватимуть одна одну, а сигнал небалансу дорівнюватиме нулю. ДТС — проста, надійна й точна система, однак вона обмежена підключенням лише одного ВП та її використанням у керуючих ЕОМ. Проте останнім часом Івано-Франківський завод випускає дифманометри типу ДМТ зі струмовим перетворювачем (0 .5 мА). ДТС працюють із вторинними приладами серії: КВД; КПД; КСД; РП = 160та ін.
