Білет №22. Питання №2. Комплект витратоміра змінного тиску, призначення складових комплекту. Типи стандартних звужуючих пристроїв.

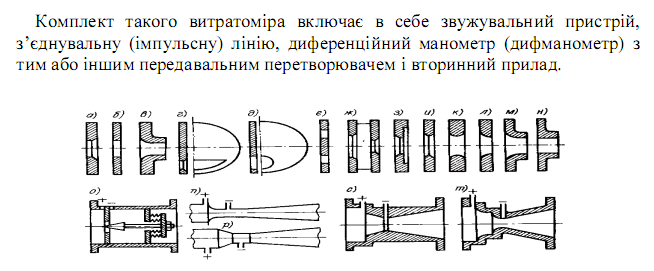

В даний час поширені стандартні звужуючі пристрої трьох типів: нормальна діафрагма, нормальне сопло і труба (сопло) Вентурі. Нормальна діафрагма. При кутовому відборі застосовують нормальні діафрагми двох типів-ллоскіе і камерні.

Нормальна діафрагма представляє собою тонкий диск, що має отвір, концентрично осі труби з гострою прямокутної кромкою з боку входу потоку. Перевагою камерних діафрагм є відбір дійсних середніх тисків і в зв'язку з цим дещо менш жорсткі вимоги до довжини прямолінійних ділянок трубопроводу до і після діафрагми; недоліком - необхідність спеціальних ущільнювальних пристроїв для герметизації камер.

Нормальне сопло. Нормальне сопло виконують у вигляді насадка, що має вхідну сходящуюся частина, утворену дугами кіл з радіусами і, рівними і; циліндричну частину діаметром і довжиною.

Вихідна кромка сопла, як і у діафрагми, повинна бути гострою, без заокруглень і задирок. Вона уберегти на виході нішею.

Тиску також можна відбирати або через окремі отвори, або за допомогою камер і кільцевих щілин.

Нормальна труба (сопло) Вентурі. Існують нормалізовані витратомірного труби Вентурі чотирьох конструктивних різновидів: труби Вентурі з сопловим і конічним входами, з довгим і коротким дифузорами.

Вхідна частина труби до місця відбору мінусового (меншого) тиску має той же профіль, що і нормальне сопло.

Білет №23. Питання №1. Вантажопоршневі манометри мп та мікроманометри мкв: призначення, принцип дії, область застосування.

У вантажопоршневому манометрі вимірюваний тиск порівнюється з тиском поршневий пари (циліндр - поршень), поршень якої перебуває під дією ваги вантажів певної маси. Основною частиною манометра є вертикальна колонка з циліндричним каналом, в яку на ковзаючій посадці вставлений поршень. Діаметр каналу суворо постійний по всій висоті колонки.

В грузопоршневых манометрах МП-6 и МП-60 рабочей яшдко-стью служит трансформаторное масло, в манометрах МП-600 и МП-2500 - касторовое масло.

Принцип дії грузопоршневой манометрів полягає в зрівноважуванні тиску, що діє на поршень з одного боку, тиском вантажів, прикладених з іншого боку. Основним недоліком грузопоршневой манометрів є вплив на їх чутливість тертя поршня в циліндрі

МКВ-250 – микроманометр жидкостный компенсационный с микрометрическим винтом. Предназначен для измерения давления, разрежения и разности давлений неагрессивных газов в пределах 0...2500Па.

Прибор имеет класс точности 0,02. Также может использоваться в качестве образцового прибора для поверки тягомеров, дифференциальных манометров и др. приборов с низшим кл.т.

Работа прибора основана на принципе сообщающихся сосудов, где измеряемое давление или разряжение определяется столбом уравновешивающей жидкости –дистиллированной воды.

Білет №23. Питання №2. Витратоміри постійного перепаду тиску:принцип дії, устрій, область застосування. Устрій ротаметра з диферинціально-трансформаторним перетворювачем.

Витратоміри постійного перепаду тиску або ротаметри застосовуються для вимірювання витрати чистих та малозабруднених рідин і газів, що проті­кають у трубопроводах без значних коливань виграти, особливо широко в спиртовому, виноробному, пиво-безалкогольному та інших виробництвах. У ІІВІІ перетворювачах витрати постійного перепаду тиску (ротаметрах, їх ще називають приладами обтікання) в середині конічної трубки, що розши­рюється до гори, знаходиться поплавок, який має особливу форму: знизу - ко­нус, угорі - невеликий обідок зі скісними пазами, і який знаходиться під дією динамічного тиск потоку вимірюваного середовища. Якщо витрата зростає, то згідно з законом Бернуллі для стаціонарного руху речовини, в разі зменшення поперечного перерізу трубки, швидкість рідини чи газу в цьому місці зростає, а тиск зменшується.

Вимірювальна частина витратоміра з диференціально-трансформаторним перетворювачем складається з циліндричного металевого корпусу 1 з діафраг­мою 2. Усередині діафрагми переміщується конусний поплавок 3, насаджений на шток 4. Під дією потоку рідини поплавок може переміщуватися в отворі діа­фрагми. На верхньому кінці штоку закріплено осердя 5 диференційно- трансформаторного перетворювача. Осердя переміщується усередині трубки 6. зовні якої знаходиться котушка перетворювача.
