Білет №20. Питання №1. Інформаційна сумісність виробів дсп. Уніфікований та природний сигнали вимірювальної інформації.

ДСП — це сукупність уніфікованих та нормалізованих рядів блоків, приладів і засобів для одержання, опрацювання та використання інформації, які відповідають єдиним технічним і метрологічним вимогам і мають уніфіковані параметри вхідних і вихідних сигналів, нормалізовані габарити, приєднуючі розміри, а також економічно обґрунтовану точність, надійність, довговічність та естетичність.

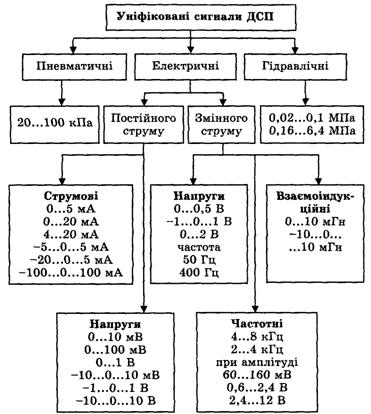

Уніфікація сигналів вимірювальної інформації забезпечує гарантований зв'язок між засобами контролю і керування, передачу і обмін інформацією, а також дистанційний зв'язок між пристроями автоматики. На рис. 1 подана класифікація основних уніфікованих інформаційних сигналів ДСП.

Серед електричних сигналів найбільшого поширення набули уніфіковані сигнали постійного струму (0-5 мА; 4-20мА) і напруги (0-10 мВ; 0-100мВ; 0-10 В), пневматичний (20-100кПа) та частотні (4 8 кГц) сигнали. Вони використовуються як для передачі інформації від первинних перетворювачів до засобів контролю і керування, а від них до виконуючих механізмів, так і для обміну інформацією між окремими функціонально пов'язаними пристроями системи керування.

Меншою мірою використовуються уніфіковані інформаційні сигнали змінної напруги та частотні. Частотні сигнали в основному застосовуються у телемеханічних системах та спеціалізованих технічних комплексах.

Білет №20. Питання №2. Призначення, устрій,область застосування, принцип дії перетворювачів тиску сапфір-22.

Перетворювачі призначені до роботи на системах автоматичного контролю, регулювання та управління технологічними процесами і забезпечують безупинне перетворення значення різниці тисків нейтральних і агресивних середовищ в уніфікований токовый вихідний сигнал дистанційної передачі. Перетворювачі можна використовувати для перетворення значень рівня рідини, витрати рідини чи газу уніфікований токовый сигнал. Працюючи з блоками вилучення кореня БИК-1 виходить лінійна залежність між витратою і вихідним сигналом. Електричне харчування перетворювачів здійснюється джерела харчування постійного струму напругою 36 V. Перетворювач складається з вимірювального блоку і електронного пристрою.

вимірюваних параметрів подається в камеру вимірювального блоку і лінійно перетворюється на деформацію чутливого елементу і зміну електричного опору Тензорезистори тензопреобразователя, розміщеного в вимірювальному блоці.

Електронний пристрій перетворювача перетворює цю зміну опору в струмовий вихідний сигнал.

Чутливим елементом тензопреобразователя є пластина з монокристалічного сапфіра з кремнієвими плівковими Тензорезистори (структура КНС), міцно з'єднується з металевою мембраною тензопреобразователя. Тензопреобразователь мембранно-типу важеля розміщений всередині ос?? ованія в замкнутої порожнини, заповненої кремній-органічної (у перетворювача Сапфір-22ДД-Вн-К поліефірфторірованной) рідиною, і відділений від вимірюваної середовища металевими гофріровннимі мембранами. Мембрани приварені по зовнішньому контуру до основи і з'єднані між собою центральним штоком, який пов'язаний з кінцем важеля тензопреобразователя за допомогою тяги. Фланці ущільнені прокладками. Вплив вимірюваної різниці тиску викликає прогин мембран, вигин мембрани тензопреобразователя і зміна опору Тензорезистори.

Електричний сигнал від тензопреобразователя передається з вимірювального блоку в електронне пристрій.

Перетворювач Сапфір-22ДД в даний час широко застосовується для вимірювання витрати в аміачному виробництві
