2.2. Разработка схемы сирены личной охраны в модуле Schematic сапр p-cad 2006
В модуле Schematic САПР
P-CAD 2006 была разработана схема сирены
личной охраны показанной на рис.25.
Рис.25
При компоновке узлов на печатной плате сирены личной охраны предполагается рациональное взаимное расположение электро-радио компонентов на печатном основании, обеспечивающее нормальную работу разрабатываемого модуля, микромодуля, пленочной или гибридной схемы и т. д. В этом пункте делается конструкторский расчет, то есть определение характеристик элементов, узлов печатной платы.
2.3. Расчет элементов на печатной плате сирены личной охраны Расчет конструкции печатной платы сирены личной охраны.
Определение характеристик элементов, узлов печатной платы.
Размеры платы в соответствии с ГОСТ 10317-79:
Ширина платы: 80мм
Длина платы: 110мм
Диаметр монтажных отверстий: 0,5мм
Расчет элементов на печатной плате сирены личной охраны.
Сопротивление проводника:
R=l/(bt),
P= 0,0271
L=1m
B=0,22mm
R=0,0271*1/0,22*0,22=0,56 Om
Постоянный ток в проводниках
I = 10-3 bt,
=4,5/0,56=8,0 А
I=0,003872 A
Падение напряжения на печатных проводниках
U = [l/(bt)]
U=0,0271[1/0,22*0,22]=0,56 V
2.4. Технологический процесс монтажа микросхемы на печатной плате сирены личной охраны
Технологический процесс монтажа сирены личной охраны включает в себя следующие пункты:
Разработка компонентов в модуле P-CAD 2006 Symbol Editor изображена на рис.26.
Рис. 26
Создание библиотек компонентов в модуле P-CAD 2006 Library Executive изображено на рис.27.
Рис.27

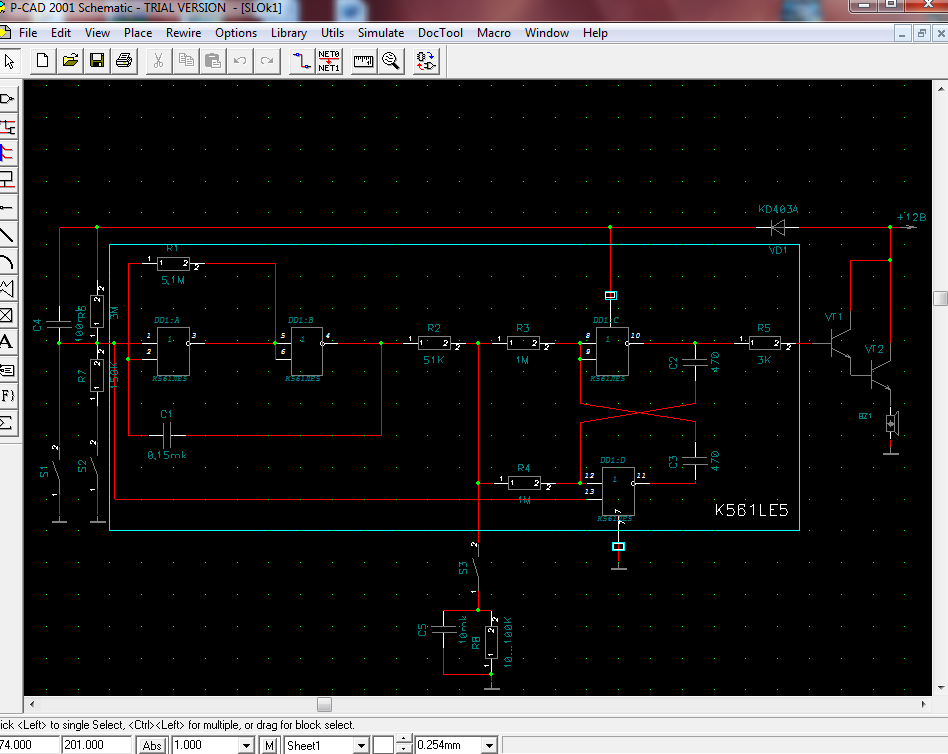

Разработка схемы в модуле P-CAD 2006 Schematic с помощью библиотек компонентов показана на рис.28.
Рис.28

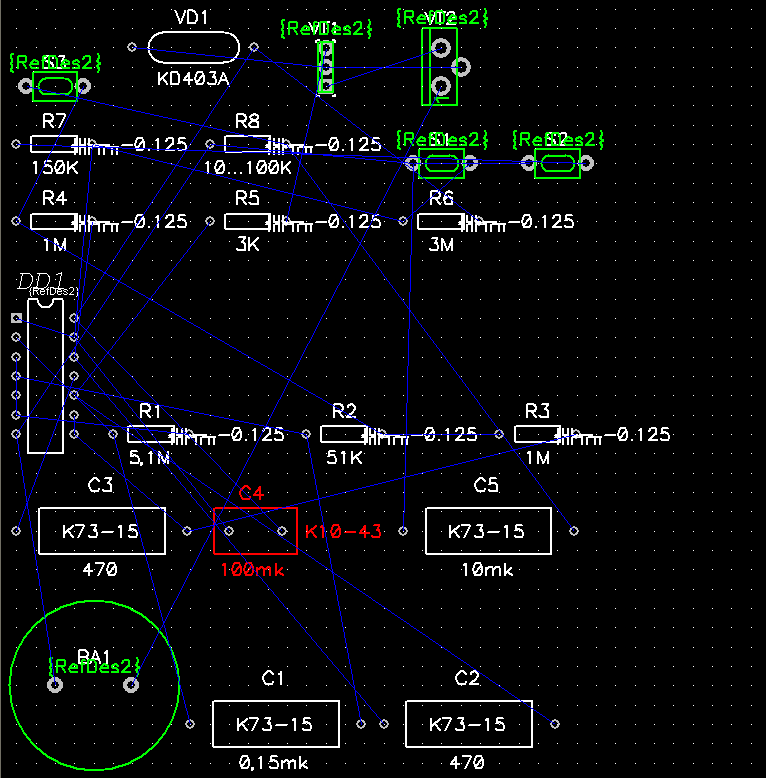

Разработка эскиза печатной платы с помощью модуля P-CAD 2006 PCB (предтрассировка) изображена на рис.29.
Рис.29

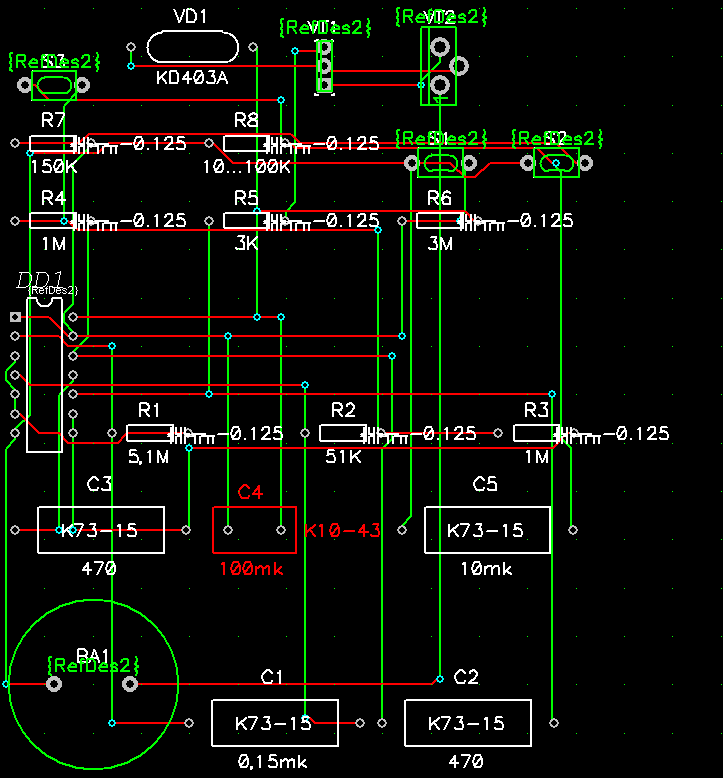

Трассировка печатной платы с помощью утилиты Quick Rout модуля P-CAD 2006 PCB показана на рис.30
.
Рис.30
Заключение
В данном курсовом проекте была разработана сирена личной охраны.
Это устройство поможет обеспечить безопасность владельца или его имущества.
Устройство может быть установлено как в машинах, так и домах.
Оно компактно, поэтому может быть установлено в кейс или сумку, а также в какой-либо элемент одежды.
Динамик в устройстве может быть заменен на любой элемент индикации. Также устройство можно подключить к цепи из устройств схожего назначения.
Во время разработки устройства проводились следующие действия:
1) Рассматривались существующие решения выполнения поставленной задачи.
2) Разрабатывалась конструкция сирены личной охраны
3) Разрабатывались элементы и библиотеки, а также схемы сирены личной охраны в САПР P-CAD 2006.
4) Рассчитывался размер печатной платы и ее компонентов.
5) Составлялись
электрическая структурная и электрическая
принципиальная схемы.
Список используемой литературы
[Л1] Журнал «Схемотехника», выпуск №11 ноябрь 2011г.
[Л2] Пехотник Н.Р. Конспект лекций по курсу: «Микропроцессоры и микропроцессорные системы»
[Л3] Нефедов А.В. «Интегральные микросхемы и их зарубежные аналоги: Справочник» - Т1, Т2, Т5.
[Л4] Г. И. Пухальский
Цифровые устройства. Политехника 2012г.
Приложения
Приложение 1
Поз.
обозн.
Наименование
Примечание
Кол.
КП230113.3КСК11.11.04.13ПЗ
Изм.
Лист
№ докум.
Подпись
Дата
Лист
Лит.
Листов
Разработка
сирены личной охраны
42
ГБОУ
СПО ПК№19
У
Перечень элементов
