4.Оборудование и материалы.
4.1. Оборудование
Оборудование
Эскиз
Назначение
Ацетиленовый генератор АСП 10
Предназначен для получения газообразного ацетилена из карбида кальция и воды; применяется для питания ацетиленовой аппаратуры для газопламенной обработки металлов

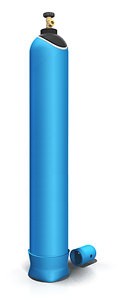

Баллоны
Для транспортирования и хранения сжатого кислорода.

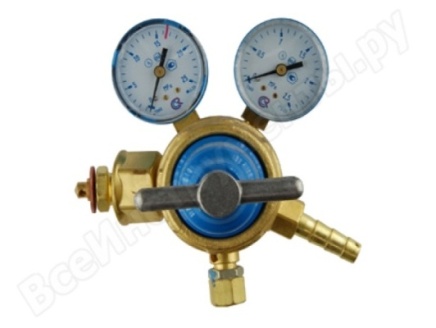

Редуктор
устройство для понижения давления газа или газовой смеси, на выходе из какой-либо ёмкости (например в баллоне, или газопроводе), до рабочего и для автоматического поддержания этого давления постоянным, независимо от изменения давления газа в баллоне или газопроводе.
Газовая горелка
Для ручной сварки, пайки, подогрева металла с применением ацетиленокислородного пламени
Резиновые рукава
подача под давлением рабочих газов: ацетилена, природного газа, бутана, пропана, кислорода.

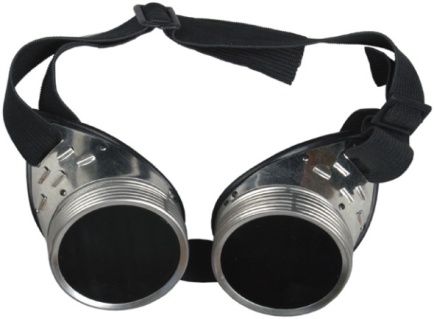

Защитные очки
защита оболочки глаз от химических соединений, а так же от механической защиты.
4.2. Материалы.
Материал
Эскиз
Назначение
Сгон
сварной
для создания неразъемного соединения систем трубопровода
Бочонок
сварной
для создания резьбового неразъемного соединения систем трубопроводов

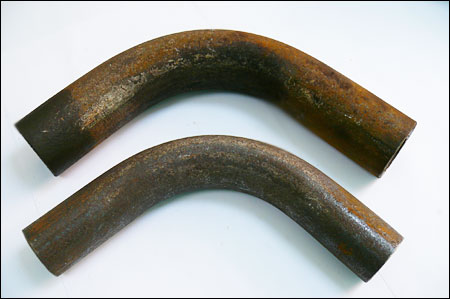

Отвод
предназначен для изменения направления трубопровода
Трубы
Труба предназначена для проведения жидкости в системе водоснабжения.

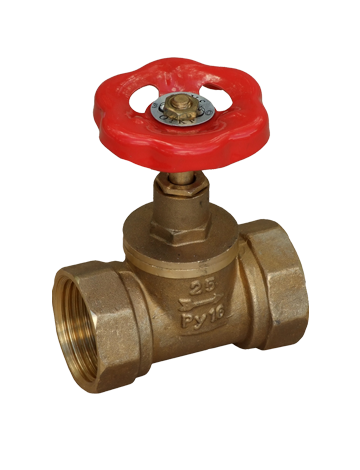

Запорный вентиль
применяются для полного перекрытия своего проходного сечения, а следовательно потока рабочей среды
Тройник
соединительная деталь трубопровода с тремя отверстиями, позволяющая подключать к основной трубе дополнительные ответвления

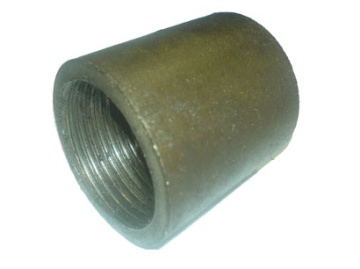

Муфта
применяются для соединения двух участков трубы
Расходные материалы
Эскиз
Назначение

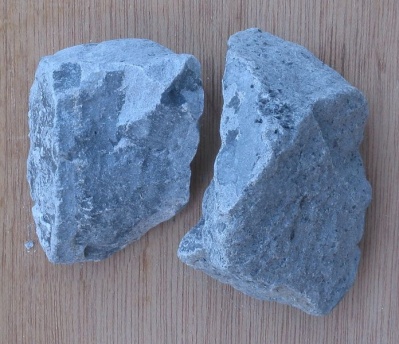

Карбид кальция
назначение карбида кальция получение ацетилена, используемого в сварочном производстве.
Кислород
Повышает температуру пламени и улучшает горение.
Сварочная проволока
Проволока используется для сварки любых металлических изделий ― от труб до низколегированой проволоки. Замена дорогостоющих электродов.
4.3. Инструменты и приспособления.
Инструмент |
Эскиз |
Назначение |

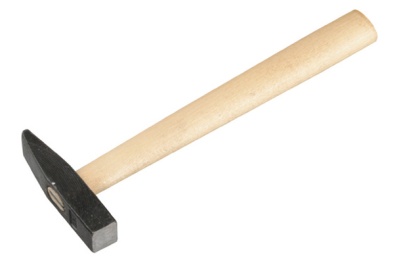

Молоток |
|
Для правки металлических изделий
|

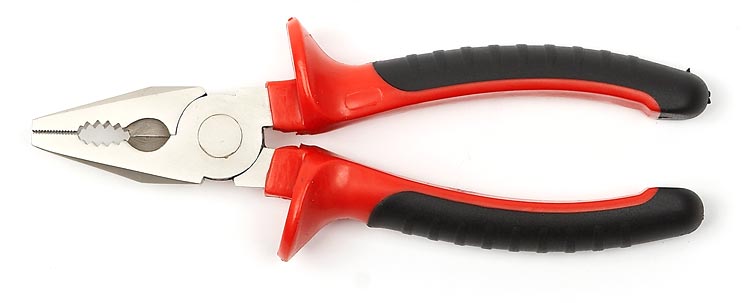

Плоскогубцы |
|
Используются для захвата труб и разных деталей, а так же для перекусывания проволоки |
Металлическая щетка |
|
Назначается для зачистки свариваемых деталей |

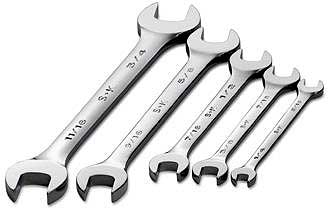

Гаечные ключи |
|
инструмент для соединения (рассоединения) резьбового соединения путём закручивания (раскручивания)болтов, гаек и других деталей. |
5.Техника безопасности.
Техника безопасности при работе с горелками
При выполнении сварочных работ сварщик обязан соблюдать требования безопасности при работе со сварочной горелкой:
1.проверить плотность всех соединений в горелке;
1.1. Проверить плотность подсоединения шланга к редуктору;
1.2. Закрыть вентиль на горелке;
1.3. Проверить плотность горелки при помощи кисти и мыльного раствора;
1.4. Опустить горелку в ведро с водой, открыть вентиль горелки и убедиться в отсутствии пузырьков;
1.5. Проверить плотность присоединения редуктора к баллону;
Использовать открытый огонь для определения неплотностей ЗАПРЕЩАЕТСЯ;
При наличии пропуска газа работать с горелкой или резаком ЗАПРЕЩАЕТСЯ;
Газосварщик не должен перемещаться с зажженной горелкой или резаком вне рабочего места или подниматься по трапам, лестницам и т. п. Шланги не должны стеснять движения газосварщика;
Пламя горелки (резака) должно быть направлено в сторону, противоположную баллонам. Если это требование выполнить нельзя, то баллоны следует оградить металлическим щитом;
При перерывах в работе пламя горелки (резака) должно гаситься, а вентили плотно закрываться;
При обнаружении утечки горючих газов и кислорода работы с открытым огнем должны быть приостановлены, утечка устранена, а помещение проветрено;
Ремонт горелок должен производить только специалист;
Литература.
1) Глизманенко Г.Л. «Сварка и резка металлов» Высшая школа, 1986 г.
2) В.М.Рыбаков : Дуговая и газовая сварка. Москва “высшая школа”1986
3) Сварочное оборудование. Т. 2-9 / Под ред. А.И. Чвертко. Киев: Наукова думка, 1968. 388с.
4)Газовая сварка и резка металлов - Соколов И.И
5)Справочник по газовой резке, сварке и пайке - Шустик А.Г. и др. – 1989
6)Справочник газосварщика и газорезчика – Никифоров Н.И. 2006г
