Оглавление.

1.Введение 1

2.Элементы водопровода 2

3.Технология сварки 4

4.Оборудование и материалы 8

5.Техника безопасности 12

6.Литература 13

1.Введение

Вода необходима нам каждый день в нашей повседневной жизни, и к тому же организм человека на 85% состоит из воды, поэтому ее отсутствие может превратиться порой в катастрофу. С древних времён человек старался снабдить себя водой и поребности человечества в воде постоянно росли. Освоение нашими предками новых территорий с недостаточным количеством водных ресурсов привело к изобретению первых систем водоснабжения - акведуков. А увеличение плотности населения городов и ухудшение в них экологической обстановки к изобретению систем водоотведения.

Под водоснабжением понимают целый комплекс мероприятий, цель которых — обеспечение водой тех или иных объектов. Водопроводная система, в свою очередь, — это инженерные сооружения, необходимые для подачи воды в дома. Многообразие систем водоснабжения порой поражает: они бывают напорные, безнапорные, рассчитанные на круглогодичное пользование, с гидроаккумулятором, накопительным баком на крыше и без них.

В системах водоснабжения применяются трубопроводы различных диаметров, изготовленные из множества материалов: стальные водогазопроводные оцинкованные трубы по ГОСТ 3262-75*; С 1 сентября 1996 г. изменением № 2 СНиП 2.04.01-85 рекомендуется для водопроводов в первую очередь применять пластмассовые трубы из полиэтилена, полипропилена, поливинилхлорида, полибутилена, металлополимерные, из стеклопластика. Допускается применять медные, бронзовые, латунные трубы, а также стальные с внутренним и наружным защитным покрытием от коррозии.

2. Элементы водопровода

Элементы водопровода соединяются неразъемным соединением. Привариваются с одной стороны к трубе или отводу, а с другой крепят резьбовым соединением к фитингу.

п.п.

Элементы трубопровода

Назначение и способ крепления

1

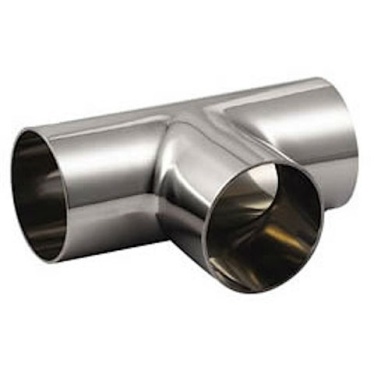

Тройник металлический

Соединительная деталь трубопровода. Предназначена для врезки в трубопровод ответвлений. Подсоединяется к трубопроводу путем приваривания. Тройники бывают с одинаковыми отверстиями и с разными. Во втором случае центральное отверстие тройника имеет меньший размер, чем боковые. Такие тройники используют для подсоединения труб с меньшим диаметром.

2

Клапаны (вентили) запорные

Запорный клапан— запорная арматура, конструктивно выполненная в виде клапана, то есть её запирающий элемент перемещается параллельно оси потока рабочей среды.

Присоединяется к трубопроводу путем приваривания, также крепится с другим резьбовым соединением к фитингу.

3

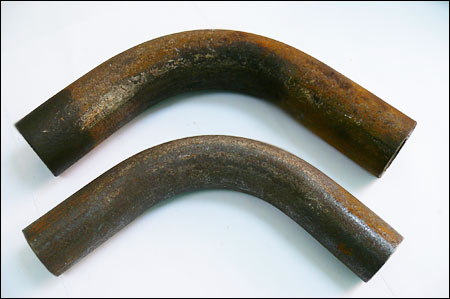

Отвод гнутый

соединительная деталь трубопровода, предназначенная для изменения направления трубопровода. Соединяется при помощи сварки

4

Бочонок

Бочата - это соединительные части трубопровода с цилиндрической резьбой. С одной стороны имеет резьбу, а с другой голый конец под сварку.

5

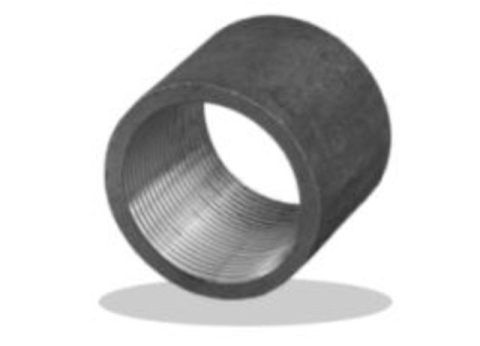

Муфта

применяются для соединения двух участков трубы. Соединяется сварным соединением.

6

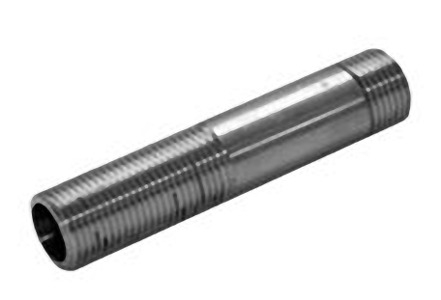

Сгон

предназначенная для соединения трубопроводов. Соединяется путем сварки. С одной стороны приваривается к трубе, а с другой. Резьбовым соединением к фитингу

7

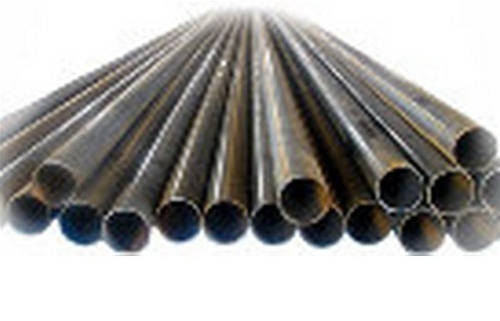

Труба

Труба — промышленное изделие на основе полого круглого профиля постоянного сечения. Соединяется сваркой.
