Негосударственное образовательное учреждение

«Центр подготовки кадров – Татнефть»

УТВЕРЖДАЮ Директор Негосударственного образовательного учреждения «Центр подготовки кадров – Татнефть» ________________ В.В. Кириллов _______________________ 2007 г.

Экзаменационные билеты

для проверки знаний рабочих по профессии:

«Помощник бурильщика эксплуатационного и разведочного бурения скважин на нефть и газ (второй)»

4-6 разряд

Рассмотрено на заседании педагогического совета

пр. № 11 от 3.10.2007 г.

г. Альметьевск 2007 г.

БИЛЕТ №1

1. Конструкция скважин.

Расположение обсадных ко­лонн с указанием их диаметра, глубины установки, высоты подъема закачанного цементного раствора, диаметра долот, которыми ве­дется бурение под каждую колонну, а иногда и других данных на­зывается конструкцией скважины (рис. 1).

Конструкция скважины должна обеспечить высокое качество строительства скважины как долговременно эксплуатируемого сложного нефтепромыслового объекта, предотвращение аварий и осложнений в процессе бурения и создание условий для снижения затрат времени и материально-технических средств на бурение. Кроме того, конструкция скважины должна обеспечивать: доведение скважины до проектной глубины; осуществление заданных способов вскрытия продуктивных го­ризонтов (пластов) и методов их эксплуатации. Особое внимание должно быть обращено на конструкцию забоя (под конструкцией забоя понимается сочетание элементов конструкции скважины

в интервале продуктивного объекта, обеспечивающих устойчивость ствола, разобщение Напорных горизонтов, проведение технико-технологических воздействий на пласт, ремонтно-изоляционные работы, а также длительную эксплуатацию скважины с оптималь­ным дебитом);

предотвращение осложнений в процессе бурения и условия, позволяющие полностью использовать потенциальные возможности техники и технологических процессов;

минимум затрат на строительство скважины как законченного объекта в целом.

Число обсадных колонн, необходимых для обеспечения пере­численных требований, определяется исходя из несовместимости условий бурения отдельных интервалов скважины. Под несовмес­тимостью условий бурения понимается такое их сочетание, когда заданные параметры технологических процессов бурения нижеле­жащего интервала скважины вызовут осложнения в пробуренном вышележащем интервале, если последний не закреплен обсадной колонной, а проведение дополнительных специальных технологи­ческих мероприятий но предотвращению этих осложнений невоз­можно.

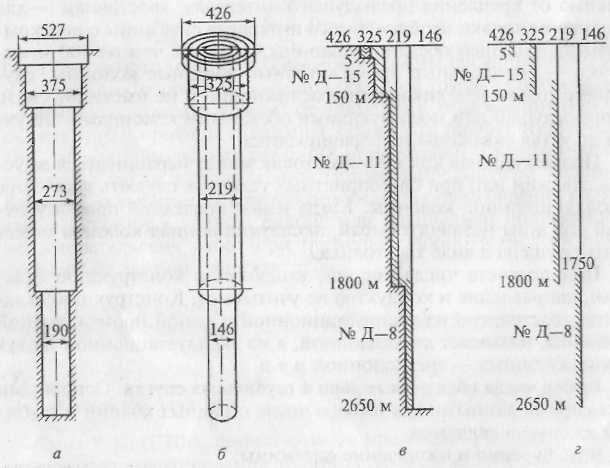

Рис.1. Конструкция скважин:

о — профиль; б— Концентрическое расположение колонн в стволе; в — графическое изображение конструкции скважины: г — рабочая схема конструкции скважины

•В конструкции скважины используются следующие типы об­садных колонн:

направление — для крепления верхнего интервала, сложенного неустойчивыми отложениями. Предназначено для предотвращения размыва устья скважины;

кондуктор — для крепления верхних неустойчивых интервалов разреза, изоляции водоносных горизонтов от загрязнения, уста­новки на устье противовыбросового оборудования, а также для подвески последующих обсадных колонн;

промежуточная обсадная колонна — для крепления и изоляции вышележащих зон геологического разреза, несовместимых по ус­ловиям бурения с нижележащими. Служит для предотвращения осложнений и аварий в скважине при бурении последующего ин­тервала. В благоприятных условиях промежуточная колонна может быть использована в качестве эксплуатационной;

эксплуатационная колонна — для крепления и разобщения про­дуктивных горизонтов и изоляции их от других горизонтов геоло­гического разреза скважины. Предназначена для извлечения нефти или газа на поверхность любыми известными способами.

Промежуточные обсадные колонны могут быть: сплошные, т.е. перекрывающие весь ствол скважины от забоя до устья, неза­висимо от крепления предыдущего интервала; хвостовики — для крепления только необсаженного интервала скважины с перекры­тием предыдущей обсадной колонны, не менее чем на 100 м; ле­тучки — специальные промежуточные обсадные колонны, слу­жащие только для ликвидации осложнений и не имеющие связи с предыдущей или последующими обсадными колоннами. Летуч­ки до устья скважины не наращиваются.

Промежуточная колонна-хвостовик может наращиваться до ус­тья скважин или при благоприятных условиях служить в качестве эксплутационной колонны. Когда износ последней промежуточ­ной колонны незначительный, эксплуатационная колонна может быть спущена в виде хвостовика

При подсчете числа колонн, входящих в конструкцию сква­жин, направление и кондуктор не учитывают. Конструкцию сква­жины, состоящую из эксплуатационной и одной промежуточной колонны, называют двухколонной, а из эксплуатационной и двух промежуточных — трехколонной и т.д.

2. Назначение и техническая характеристика кронблока БУ-2500 ЭП.

Кронблок устанавливается на верхней площадке вышки, называемой наголовником. Это- неподвижный элемент талевой системы. Конструкция кронблока зависит от типа вышки, действующей нагрузки и объема спуско- подъемных операций. Максимальная нагрузка- 1,85 Число шкивов- 5 Диаметр- 900 Шкива по дну желоба каната- 28 Ось шкива- 170 Габариты: Длина- 1,63 Высота- 1,285 Ширина- 0,996 Масса- 2,24

3.Ведомственный контроль за охраной труда.

Ведомственный контроль включает в себя три ступени. 1) Ежедневный осмотр рабочих мест мастером и внештатным инспектором по охране труда, т.е. бурильщиком, составление и заполнение журналов первой ступени и исправление пунктов до начала работ. 2) Ведущие специалисты организации периодически по графику отдела пром.безопасности проводят проверку, заполняют журнал второй ступени и выписывают предписания в отдел труда и техники безопасности. 3) ПДК- постоянно действующая комиссия- это взаимо проверка цехов, примерно раз в квартал.

4.Оказание первой помощи при переломе конечностей.

При переломе и вывихе костей рук наложить соответствующие шины; если нет шин, то руку следует подвесить на косынке к шее, затем прибинтовать ее к туловищу, не подкладывая комка в подмышечную впадину. При переломе костей кисти и пальцев рук следует прибинтовать кисть руки к широкой шине так, чтобы шина начиналась от середины предплечья, а кончалась у конца пальцев. В ладонь поврежденной руки вложить комок ваты или бинта, так чтобы пальцы были несколько согнуты.

Оказание первой помощи при переломе нижней конечности.

НЕОБХОДИМО укрепить нижнюю конечность шиной таким образом, чтобы один конец заходил выше края таза до подмышки, другой достигал пятки. Внутренняя шина располагается от паха до пятки.

Вызвать врача, отправить в больницу.

Билет №2

1. Назначение, состав промывочной жидкости.

. Бу­ровой раствор прежде всего должен:

удалять выбуренную породу (шлам) из-под долота, транспор­тировать ее вверх по кольцевому пространству между бурильной колонной и стволом скважины и обеспечивать ее отделение на поверхности;

удерживать частицы выбуренной породы во взвешенном состо­янии при остановке циркуляции раствора;

охлаждать долото и облегчать разрушение породы в призабойной зоне;

создавать давление на стенки скважины для предупреждения водо-, нефте- и газопроявлений;

оказывать физико-химическое воздействие па стенки скважины, предупреждая их обрушение;

передавать энергию гидравлическому забойному двигателю (при бурении этими двигателями);

обеспечивать сохранение проницаемости продуктивного пласта при его вскрытии и др.

Требования к составу и качеству бурового раствора в зависимо­сти от геологических условий и технических особенностей проход­ки скважины обусловили применение буровых растворов несколь­ких типов:

буровой раствор на водной основе (глинистые растворы, вода, буровые растворы с низкой концентрацией твердой фазы — полимер глинистые и безглинистые и т.п.);

буровые растворы на неводной основе (растворы на углеводо­родной основе, обращенные эмульсии типа «вода в масле», дега­зированная нефть и нефтепродукты);

газообразные рабочие агенты (воздух, природные и выхлопные газы, продукты горения);

аэрированные буровые растворы и пены.

Выбирать тип бурового раствора для бурения в каждом районе следует на основе внимательного и всестороннего изученний условий залегания всего комплекса горных пород, под­лежащих разбуриванию, с учетом технических особенностей про­ходки скважины

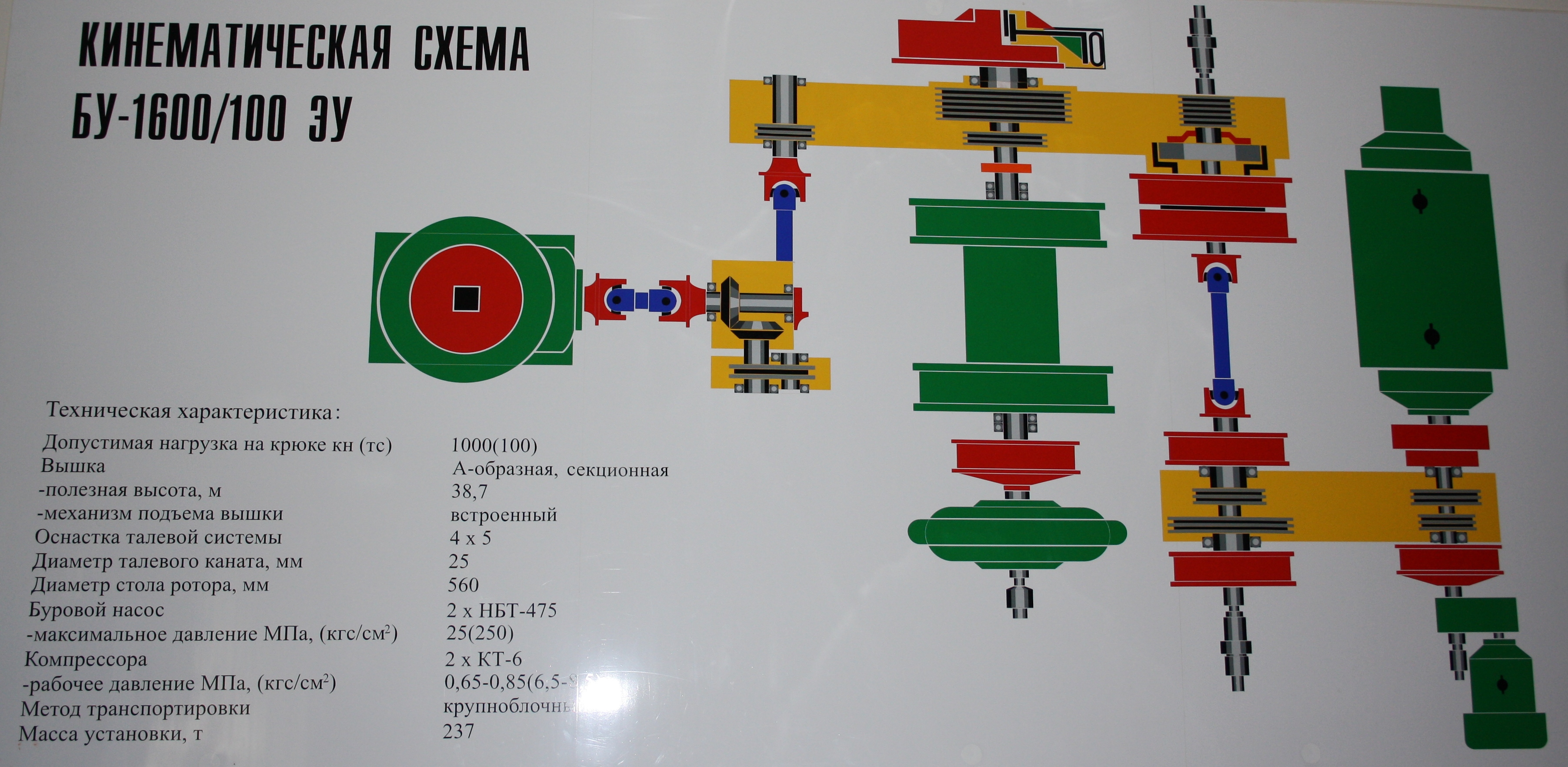

2. Кинематическая схема БУ-1600/100 ЭУ.

3. Требования техники безопасности при смене бурового шланга.

Необходимо остановить насосы, стравить давление, вертлюг уложить на стол ротора, при отсоединении шланга на стояке монифольда применять меры предосторожности работы на высоте, со шланга снимается оплетка, кермаком цепляется конец шланга и отпускается на рабочий стол, так же отсоединяется от вертлюга, при обратном соединении оплетка должна быть с петлями через каждые 1-1,5 и с крепиться к корпусу вертлюга и к ноге вышки.

4. Оказание первой помощи при переломе позвоночника.

Не поднимая пострадавшего подсунуть под него доску , можно дверь , крышку от стола или перевернуть его на живот следя за тем , чтобы туловище его не перегибалось . Вызвать скорую помощь.

Билет №3

1. Приготовление глинистого раствора. Качество глин.

Приготовление, утяжеление и обработка буровых растворов, а также их очистка от выбуренной породы являются важными про­цессами при бурении скважины. От качества бурового раствора в значительной мере зависит успех проводки скважины.

Приготовление буровых растворов. Этот процесс может осуще­ствляться в механических мешалках (глиномешалках) и гидрав­лических смесителях. В отечественной практике для приготовле­ния буровых растворов широко применяются порошкообразные материалы и используется следующее оборудование: блок приго­товления раствора (БПР), выносной гидроэжекторный смеситель, гидравлический диспергатор, емкости цементного смесителя (ЦС), механические и гидравлические перемешиватели, поршневой насос (рис. 12). Блок приготовления раствора представля­ет собой единый транспортабельный блок, на раме которого смон­тированы две цилиндрические телескопические емкости, состо­ящие из общего нижнего основания, на котором установлены не­подвижные части емкости, и верхней подвижной части. Обе части емкости соединены между собой уплотнением из резинотканевой материи.

Подвижная часть емкости оборудована воздушно-матерчатым фильтром 13, фиксирующим устройством, смотровым люком, ог­раждением, загрузочным трубопроводом. Неподвижные части ем­кости оборудованы пневматическими разгрузочными устройства­ми 16, каждое из которых состоит из аэрирующего шиберного ус­тройства 15, в котором порошкообразный материал при помощи сжатого воздуха компрессора дополнительно аэрируется и транс­портируется в гидросмеситель 18, а затем в другую емкость или авто цементовоз. Пневматическое разгрузочное устройство в соче­тании с гидросмесителем 18 используется для приготовления или утяжеления промывочного раствора.

Приготовление и утяжеление промывочного раствора осуще­ствляется следующим образом: к гидросмесителю 18 от бурового

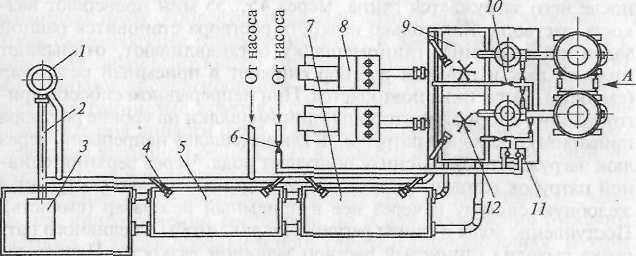

Рис. 8. Технологическая схема приготов­ления бурового раствора из порошкообраз­ных материалов:

1 — приемная воронка; 2 — растворопровод; 3 — блок очистки; 4, 12 — перемешивающие ус­тройства, соответственно гидра аи и чес кие и ме­ханические; 5— промежуточная емкость; 6, 10 — заслонки высокого и Низкого давления (соответ­ственно); 7 — емкость с поперечным желобом, 8 — буровые насосы; 9 - приемная емкость; 11 — гидравлический диспергапор; 13 - фильтр; 14 — бункер блока приготовления; 15 — аэриру­ющее шиберное устройство; 16 — разгрузочное пневматическое устройство; 17 — площадка; 18 — гидросмесителъ; 19— воронка

насоса, в случае приготовления глинистого раствора, подается вода, а при утяжелении — глинистый раствор, В камере гидросмесителя образуется разрежение, достаточное зля засасывания порошка из емкости. Количество подаваемого порошка регулируется поворот­ным шибером 15 или изменением разрежения в гидросмесителе.

Основным показателем качества (сортности) глинистого сырья является выход раствора (ВР) — число кубических метров гли­нистого раствора заданной вязкости, полученного из сырья. Чем больше выход раствора, тем выше качество сырья: не менее 15 м^э/т соответствует высшему сорту; 12 м³/г — первому; 9 м³/т -4 второму; 6 м³/т — третьему и менее 6 м³/т — четвертому.

2. Назначение и устройство противовыбросового оборудования.

Назначение:

• расхаживание в пределах между муфтами и проварачивание колонны труб при герметизированном устье с целью недопущения прихвата

герметизацию устья скважины вокруг любой части колонны труб всех размеров в пределах проходного отверстия превентора, а также при отсутствии труб в скважине

ПВО предназначено для герметизации устья и воздействия на пласт при проявлениях с целью предотвращения выброса при бурении глубоких скважин и обеспечивает;

• возможность проведения работ со скважиной

• разрядку скважины через два выкида

• циркуляцию через штуцер для создания противодавления на пласт

• закачку раствора в (пласт) скважину

оборудование предназначено для работы в умеренной климатической зоне по ГОСТ 16350-70

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ОБОРУДОВАНИЯ

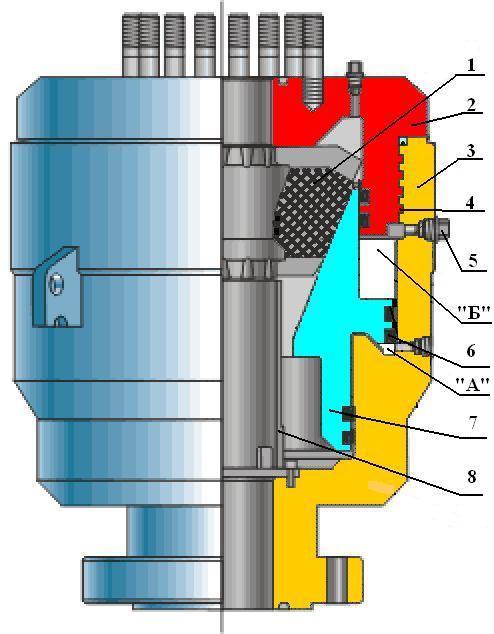

Превентор универсальный предназначен для герметизации устья при бурении скважины и обеспечивает;

• раскрывается принимая первоначальную форму

1 – резиновый уплотнитель;

2 – крышка превентора;

3 – корпус превентора;

4 – прямоугольная резьба;

5 – штуцер;

6 – резиновые манжеты;

7 – конический плунжер;

8 – втулка;

"А" – камера закрытия;

"Б" – камера открытия;

превентор плашечный – предназначен для герметизации устья скважины в процессе бурения как при наличии в скважине труб так и без них. Превентора типов ППГ 350х350 (280х350), ППГ 425х210 и ППГ 520х140, обеспечивает расхаживание инструмента в пределах муфт и подвеску труб на плашки весом до 50т.

в зависимости от условия бурения, правил и норм проводки скважины ПВО принимается с одним или двумя плашечными превенторми + универсальный

Устройство:

Основной деталью плашечного превентора являются корпус с боков

1. Требования техники безопасности к эксплуатации компрессорной установки.

Периодически переключать работу компрессоров, нельзя работать на одном компрессоре, на компрессоре должны быть защитные кожухи на моховике, необходимо периодически контролировать: натяжение клино-ременной передачи на вентилятор охлаждения, защитный кожух вентилятора и уровень масла в картере компрессора по щупу и давление в масляной системе по манометру масло-насоса высокого давления с помощью открывания трехходового крана.

2. Порядок выполнения непрямого массажа сердца.

Уложить пострадавшего, проверить пульс, освободить от стесняющей одежды, обеспечить проходимость дыхательных путей. Провести без пауз 3-5 резких вдуваний, проверить пульс, при его отсутствии нанести удар в среднюю треть тела грудины с немедленным контролем пульса на сонной артерии. Если пульса нет, то:

если помощь оказывает один человек, то после 15 толчков - 2 быстрых вдоха.

если помощь оказывают двое, то 5 толчков - 1 вдох.

Периодически контролировать появление пульса, сужение зрачков, появление вдохов. Затем продолжают еще до устойчивого эффекта.

Если все делали правильно не менее 30 мин, но признаков жизни не появилось, а появились признаки биологической смерти: расширены зрачки, нет реакции сосудов на массаж, трупные пятна через 1час, то прекращаем оказывать помощи, или до приезда скорой помощи, так как по закону смерть констатировать может только врач.
