8. Первичные, вторичные, промежуточные преобразователи. Измерительные комплекты.

Измерительный преобразователь - это средство измерения, предназначенное для выработки сигнала измерительной информа­ции в форме, удобной для передачи, преобразования, обработки или хранения, но не поддающейся непосредственному восприятию наблюдателем.

Первичный преобразователь - это средство измерения, которое уста­навливается на объекте измерения, имеет полный или частичный контакт с измеряемой средой и предназначен для преобразования измеряемой физической величины в величину другой природы (как правило, электрическую), удобную для дистанционной передачи на расстояние. Он не имеет собственной шкалы и ничего не показывает.

Вторичный преобразователь - это средство измерения, которое предназначено для преобразования физической величины, приходящей от первичного преобразователя, в информацию об измеряемой величине, доступную для визуального восприятия. Он устанавливается, как правило, на удалении от объекта измерения (на щите или на пульте управления), куда стекается информация с множества объектов измерения, и имеет собст­венную шкалу.

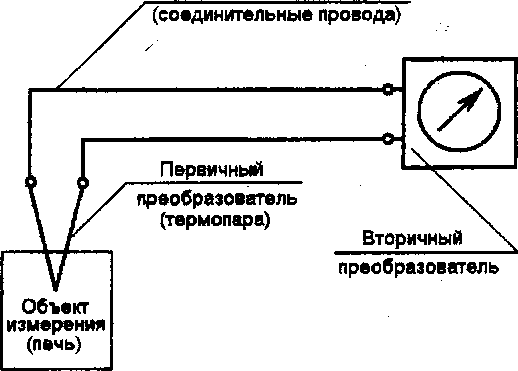

Первичный и вторичный преобразователи образуют так называемый измерительный комплект. На рис. 2 изображен простейший измерительный комплект, состоящий из термоэлектрического преобразователя (термопары) и вторичного преобразователя (автоматического потенциометра или пирометри­ческого милливольтметра)

Линия связи

Рис. 2. Простейший измерительный комплект

9. Эталоны. Понятие о поверочной схеме.

Эталоны - это средства измерения, предназначенные для хранения единиц измерения, воспроизведения их с наивысшей точностью. Рабочие средства измерений применяются для текущих Измерений, служащих тем или иным конкретным целям в разнообразной деятельности человека. Образцовые средства измерений служат для градуировки и поверки рабочих средств измерений (а также для поверки и градуировки других образцовых средств менее высокой точности).

Поверочная схема- это нормативный документ который устанавливает соподчинения средств измерений участвующих в передаче размера единицы от эталона к рабочим средствам измерений с указанием методов передачи и погрешностей и утвержден в установленном порядке.

10. Основные метрологические понятия. Диапазон, цена деления. Истиное и действительное значения измеряемой величины. Абсолютная, относительная и приведенная погрешности. Вариация. Чувствительность и порог чувствительности. Предел абсолютной допускаемой погрешности.

Диапазон показаний - это область, ограниченная начальным и конечным значениями шкалы. Определяется как разность между верхним и нижним пределами измерения:

Д = В-Н.

Здесь В - верхний предел измерения прибора; Н - нижний предел измерения.

Цена деления шкалы - разность значений, соответствующих двум соседним отметкам шкалы. Она может быть определена по формуле: с=Д/n , где n- количество интервалов шкалы прибора

Истинное значение физической величины - это значение, которое идеальным образом отражало бы в качественном и количественном отно­шениях соответствующие свойства объекта.

Действительное значение физической величины - это значение, най­денное экспериментально и настолько приближающееся к истинному, что для данной цели может быть использовано вместо него.

Абсолютная погрешность средства измерения - это разность между показанием прибора и действительным значением измеряемой величины (взятая по модулю)-.

Δ = |х —Х|,

где х - показание прибора; Х- действительное значение измеряемой величины.

Относительная погрешность средства измерения - это отношение абсолютной погрешности средства измерения к действительному значению измеряемой величины (взятая по модулю):

δ= |∆/Х|

Приведенная погрешность средств измерения - это отношение абсо­лютной погрешности к нормирующему значению. За нормирующее значение в большинстве случаев принимают диапазон показаний: γ=|∆/Д |*100%

Вариация - наибольшая, полученная экспериментально разность между повторными показаниями приборов, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях (взятая по модулю).

Чувствительность прибора - это отношение перемещения стрелки прибора к изменению измеряемой величины, вызвавшему это перемещение.

Порог чувствительности — это наименьшее значение измеряемой величины, способное вызвать малейшее изменение показания прибора (для стрелочных приборов — малейшее перемещение стрелки).

Предел абсолютной допускаемой погрешности средства измерения - это наибольшая (по модулю) абсолютная погрешность средства измерения, при которой он может быть признан годным ц допущен к применению. Эту величину для краткости часто называют предельной погрешностью.
