24. Псофометрический метод расчета мешающих влияний
Раб токи и напряжения
ВВЛ(высоковольтн линий) содержат
гармоники 0,1 до 150Гц, причем наиб амплитуды
имеют гармоники в диапазоне тональных
частот. Токи одинаковой амплитуды, но
разной частоты ухо чел-ка воспринимает
с разной чувствительностью. Наиб чувс-ть
тока с f=800÷1200Гц.
Величина акустич воздействия тока
частоты 800Гц прината за 1. Для хар-ки
акуст воздействия на др частотах введен
коэф-т акуст воздействия Р,=отношению
акуст воздействию тока частотой f,
акустич воздействие тока такой же
величины, но частотой 800Гц: Рf=Af/
Af=800.
Для расчета мешающих воздействий
отдельных гармоник I
и U
в канале тональной частоты исп-т
псофометрич
напряжение. Это напряжение с f=800Гц,
которое оказывает на тел передачу такое
же мешающ действие, как и индуцированное
напряжение с различными частотами.
;
;
Ui
,Ii
–
действительные значения i-ой
гармоники напряжения и тока. Pi
– коэф-т акуст воздействия на частоте
i-ой
гармоники. Для измерения псофометрич
напряжения исп-ся псофометр. При передаче
на вход псофометра напряжения шума,
состоящего из 7и различных частот,
показание прибора будет соответствовать
восприятию этого шума системы телефон-ухо.
25. Основные принципы экранирования
По принципу действия экраны подразделяют на электростатические, магнитостатические и электромагнитные
Э
лектростатическое
экранирование
основано
на замыкании эл
поля на поверхности металлического
экрана и отводе
эл зарядов в землю.
Е
сли
между проводом А, несущем помеху, и
проводником в подверженном влиянию
поместить экран, соединенный с землей,
то экран будет перехватывать эл силовые
линии, защищая провод от помех. Эффект
электростатического экранирования
не
зависит от материала
и толщины экрана. Поэтому экран из любого
металла в одинаковой
степени локализует электростатическое
поле помех. Электростатические
экраны эффективно работают
только
на низких
частотах.

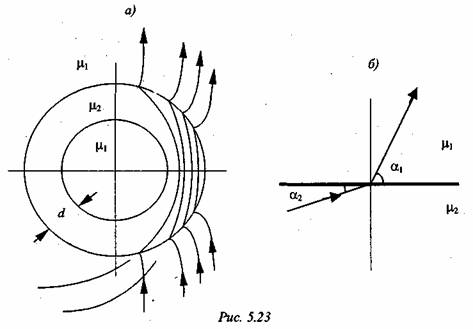

Магнитостатическое
экранирование
основано на замыкании магнитного поля
в толще экрана из-за повышенной его
магнитопроводности. Такие экраны
изготавливают из материалов с большой
магнитной
проницаемостью.
В кабелях связи роль
таких экранов могут выполнять стаьные
оболочки и броневые покровы.
Экранирующее
действие магнитных экранов улучшается
с увеличением магнитной проницаемости
µ и
толщины
экрана l.
Магнитостатическое экранирование, как
и электростатическое,
эффективно лишь в диапазоне НЧ. В
диапазоне
ВЧ магнитостатический
режим экранирования
переходит
в электромагнитный.
Эл/маг экранирование основано на принципах отражения эл/маг волн от поверхности экрана и поглощения энергии в толще экрана. Эл/маг экраны наиболее эффективно работают на ВЧ, при этом они защищают как от маг, так и от эл мешающих полей. Эл/маг волна с амплитудой W, падающая на экран, на границе диэлектрик-металл частично отражается, а частично проходит в экран, затухая при этом в его толще. Достигнув 2й границы металл-диэлектрик, волна вторично отражается. В результате в экранирующее пространство проникает лишь оставшаяся часть энергии Wэ. Амплитуда отраженных составляющих W01 и W02 зависит от соотношения волновых сопротивлений диэлектрика и металла. Чем 6ольше их различие, тем более интенсивно энергия мешающего поля отражается. Затухание энергии в толще самого экрана обусловлено тепловыми потерями на вихревые токи. Экранирующее действие экранов количественно оценивается коэф экранирования, который для однородных экранов=отношению эл Еэ (маг Нэ) поля в рассматриваемой точке при наличии экрана к напряженности эл Е (маг H) поля в этой же точке при отсутствии экрана. S=Eэ/E=Hэ/H Коэфф экранирования S изменяется от 0 до 1. Идеальный экранирующий эффект хар-ся S=0. Для оценки экранирующих св-в экранов исп-ся также затухание экранирования: Аэ=20lg(1/S). Чем меньше коэфф экранирования S и больше затухание экранирования Аэ, тем лучше кабельные цепи защищены от помех.
