23. Хроматическая дисперсия.
Вызвана наличием спектра частот у источника излучения, характеризуется диаграммой направленности и его не когерентностью. Хроматическая дисперсия делится на: материальную, волноводную, профильную.
24. Составляющие хроматической дисперсии.
Материальная дисперсия – объясняется тем, что коэффициент преломления стекла изменяется с длинной волны. В результате различные спектральные составляющие, передаваемого сигнала, имеют различную скорость распространения, что приводит к их различной задержке на выходе волокна.
Волноводная (внутримодовая) дисперсия – обуславливается процессами внутри моды, характеризуется зависимостью коэффициента распространения моды от длинны волны. B()-характеризуется направленными свойствами сердцевины оптического волокна. Зависимость групповой скорости моды от длинны волны, что приводит к различию скоростей распространения частотных составляющих излучаемого спектра. Поэтому внутримодовая дисперсия определяется профилем показателя преломления ОВ и пропорционален ширине излучения источника.
Профильная дисперсия – основные причины возникновения: поперечные и продольные малые отклонения геометрических размеров и формы волокна; изменение показателя профиля преломления; осевые и внеосевые провалы профиля показателя преломления, вызванные особенностями производства волокна.
27. Методы измерения затухания.
Измерение затухания производится на всех стадиях производства ОК, строительства и эксплуатации ВОЛС. Для оценки затухания оптического волокна необходимо необходимо измерить мощность сигнала на входе и выходе ОВ. Основные проблемы измерения затухания ВОЛС связаны с вводом оптического излучения в волокно. Наиболее существенно из этих проблем – неопределенность ввода в ОВ. Кроме того для однозначного определения затухания необходимо на входе волокна обеспечить такой режим распространения, при котором сохраняется постоянным распределение мощности между модами – равновесное распределение мод. На практике широкое распространение нашли следующие методы: метод обрыва; метод вносимого затухания; метод обратного рассеяния.
28. Метод обратного рассеяния. Идентификация рефлектограммы.
В основе метода –
обратное Релеевское рассеяние. При
реализации данного метода измеряемое
волокно зондируется оптическим импульсом,
вводимым в волокно через оптически
направленный ответвитесь. Из-за флуктуаций
показателя преломления сердцевины
вдоль волокна, отражений, рассеянных и
локальных неоднородностей, распределенных
неравномерно, возникает обратный
рассеянный поток. Мощность этого потока
измеряется в точке ввода зондирующего
импульса в оптическое волокно, с задержкой
t
относительно момента посылки зондирующего
импульса, пропорционально мощности
обратного рассеяния в точке, расположенной
на расстоянии
от места измерения, где V
– групповая скорость распространения
оптического импульса. При измерении с
конца кабеля в зависимости мощности
обратно рассеянного потока от времени
определения, характеристика обратного
рассеяния волокна. По характеристике
можно определить функцию затухания по
длинны с конца кабеля. Фиксировать место
положение и характер неоднородности.

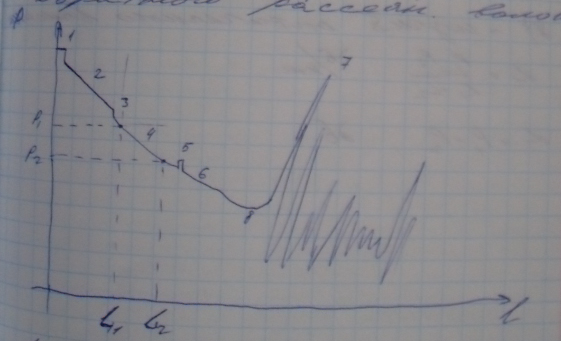

Идентификация
рефлектограммы:
1 – начальный выброс уровня мощности
обратного рассеяния сигнала, обусловленное
Релеевским отражением, при вводе
излучения в волокно; 2. 4, 6 – участки
рефлектограммы, на которых изменяется
мощности обратного рассеяния, за счет
рассеяния и поглощения; 3 – потери на
локальные дефекты типа «сростки»
волокна; 5 – выброс за счет Фринесевского
отражения на локальных неоднородностях
(микротрещины, пузырек воздуха); 7 –
выброс за счет Фринелевского отражения
на конце линии (различные проницаемости
кварца и воздуха); 8 – изгиб оптического
волокна.
дБ/км;
дБ
