1. Первичная и вторичная сети ЕСС
Сеть связи включает в себя: устройства передачи информации (каналы); устройства коммутации канала; оконечные устройства. Сеть электросвязи – совокупность пунктов (узлов) и соединение их линиями связи, по которым передается информация (сигнал связи). Сеть может иметь структуру: Полисвязная (каждая с каждой), узловой (УС), радиальный, радиально-узловой (самый оптимальный). Первичная сеть делится на: магистральную и зоновую (внутризоновые и местные (городские/сельские)). Местные формируются на базе ГТС и сетей сельских районов. Внутризоновые первичные сети – объединяют местные первичные сети, соединенные райцентры с областными центрами. Магистральная первичная сеть – соединяет между собой все областные центры, объединяя тем самым внутризоновые первичные сети в единую ЕСС. Таким образом первичная сеть ЕСС представляет единое целое, состоящее из трех типов первичных сетей с самостоятельными функциями каждой. В состав каждой из этих сетей входят сетевые станции и сетевые узлы. Вторичная сеть. Формируется на базе типовых каналов и групповых трактов первичной сети. В зависимости от вида передаваемой информации вторичные сети делятся на: телефонные, телеграфные, факсимильные, передача газет, передача данных, телевидение и звуковое вещание. Первичная сеть включает в себя все виды каналов, не разделяя их. Первичная сеть состоит из линий и каналообразующей аппаратуры и представляет базу для вторичной сети. Вторичная сеть состоит из каналов 1-го назначения, образованного на базе первичной сети. Вторичная сеть включает в себя: коммутационные узлы; оконечные пункты; каналы, выделенные на первичной сети. Вторичные междугородние сети подключаются к первичной с помощью соединительных линий, между оконечными станциями или сетевыми узлами первичной сети и оконечными станциями вторичных сетей. Магистральная первичная сеть соединяет все областные центры между собой по принципу каждая с каждой. Внутризоновая первичная сеть объединяет областной (краевой центр) с районным по радиальному способу и обеспечивает выход их на магистральную сеть.
3 Построение аб сети гтс (шкафная система)
А
Л
соед-т аппарат абонента и станцию. Есть
2 системы построения ГТС: шкафная(с
промежуточными кабельн распределителями);
бесшкафная(с многократным включением
кабельн жил). АЛ=аб проводка+распределительн
кабель+магистр кабель.

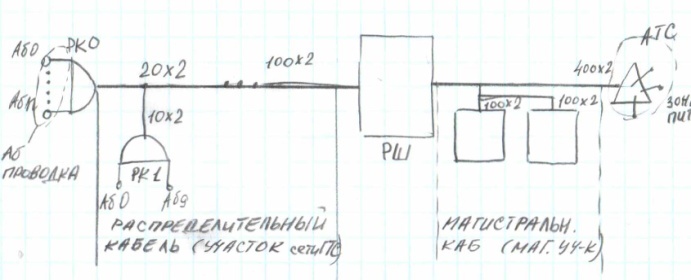

Шкафная: вкл абанентов в тел станцию осущ-ся через распредел коробки(РК), устанавлеваемые на лестничных площадках домов, и распределительные шкафы(РШ), устанавливаемые в подъездах зданий или около зданий. От тел станции в различных направлениях отходят крупные по емкости кабели, которые, разветвляясь на более мелкие, вводятся в РШ. Эти кабели вместе с относящимуся к ним оборудованию составляют магистральную сетьГТС. От РШ отходят меньшие по емкости кабели(50-100 пар), разветвляются и вводятся в РК, емкостью 10 пар(10*2). Данные кабели и относящееся к ним лин оборудование сост-т распределительную сеть ГТС. Магистр и распр кабели в РШ заводят соответственно на магистр и распредел плинты. От РК, к тел аппаратам абонентов прокладывают однопарные кабели, составляющие аб проводку.
В радиусе 500м от АТС – зона прямого питания(ЗПП), в которой абоненты вкл-ся в станцию и шкафы не устанавливаются. Емкость РШ: 1200*2, 600*2, 300*2, 150*2. Запас по парам маг кабелей – 2%, распр кабеля-10%. (+): РШ позволяет экономить маг кабель, сеть гибкая и легко найти повреждения. (-): большое число коммутаций и доп затраты на кабельн распределители.
4 Принципы построения аб линий гтс
АЛ соед-т аппарат абонента и станцию. Есть 2 системы построения ГТС: шкафная(с промежуточными кабельн распределителями); бесшкафная(с многократным включением кабельн жил). АЛ=аб проводка+распределительн кабель+магистр кабель.
Ш кафная: вкл абанентов в тел станцию осущ-ся через распредел коробки(РК), устанавлеваемые на лестничных площадках домов, и распределительные шкафы(РШ), устанавливаемые в подъездах зданий или около зданий. От тел станции в различных направлениях отходят крупные по емкости кабели, которые, разветвляясь на более мелкие, вводятся в РШ. Эти кабели вместе с относящимуся к ним оборудованию составляют магистральную сетьГТС. От РШ отходят меньшие по емкости кабели(50-100 пар), разветвляются и вводятся в РК, емкостью 10 пар(10*2). Данные кабели и относящееся к ним лин оборудование сост-т распределительную сеть ГТС. Магистр и распр кабели в РШ заводят соответственно на магистр и распредел плинты. От РК, к тел аппаратам абонентов прокладывают однопарные кабели, составляющие аб проводку.
В радиусе 500м от АТС – зона прямого питания(ЗПП), в которой абоненты вкл-ся в станцию и шкафы не устанавливаются. Емкость РШ: 1200*2, 600*2, 300*2, 150*2. Запас по парам маг кабелей – 2%, распр кабеля-10%. (+): РШ позволяет экономить маг кабель, сеть гибкая и легко найти повреждения. (-): большое число коммутаций и доп затраты на кабельн распределители.
Бесшкафная: с многократным вкл-ем каб жил, при котором одна каб пара АТС вводится параллельно в несколько РК. Благодаря такому вкл-ю достигается уменьшение запасных пар в маг кабелях. При данном вкл-ии запараллеливают либо все пары данного кабеля, либо часть их. В последнем случае в каждой РК имеется несколько самостоятельных каб пар, включенных в др РК. Бесшкафн система экономично оправдана только при небольших длинах АЛ. (-) сложно отыскать повреждения; за счет параллельного подключения абонента увелич. затухание на АЛ
