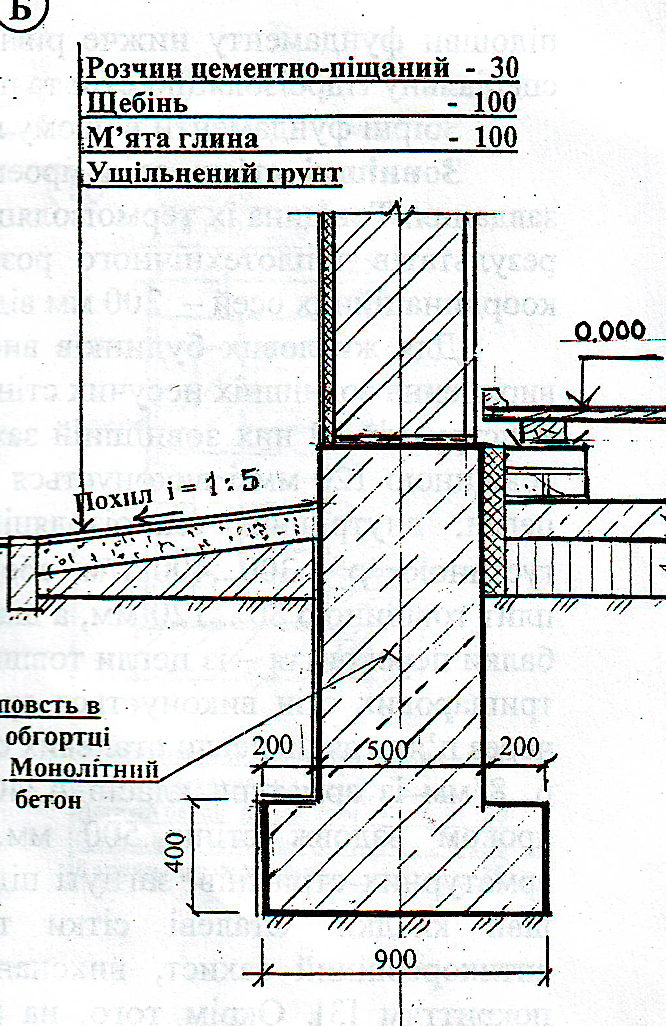

3.8. Конструктивне рішення стрічкового бетонного монолітного фундаменту несучої стіни будівлі з підвалом.
3.9. Конструктивне рішення стрічкового бутового фундаменту несучої стіни будівлі з підвалом.
3.10. Класифікація стін будівель за положенням, статичною роботою, матеріалвми.
Стіни є найважливішими конструктивними елементами будин-
ків, що служать не тільки вертикальними конструкціями, які огоро-
джують, але нерідко й несущими елементами, на які спираються пере-
криття і покриття
По характеру статичної роботи:
- Несучі - Самонесучі - Ненесучі
Несучими є стіни, які є не тільки захисними конструкціями, на них
спираються також конструкції покриття або перекриття
По конструктивному виконанню:
- Монолітні - Збірні з цегли - Дрібнорозмірних та крупнорозмірних
блоків - Панелей
3.11. Основні силові та несилові впливи на зовнішні стіни
Впливи: несилові (різниця температур,волога,сонячна радіація,агресивні домішки в воді,шум,повітря,блукаючі струми,біологічні впливи)
Силові(вітрове,балкон,від верхніх поверхів) навантаження

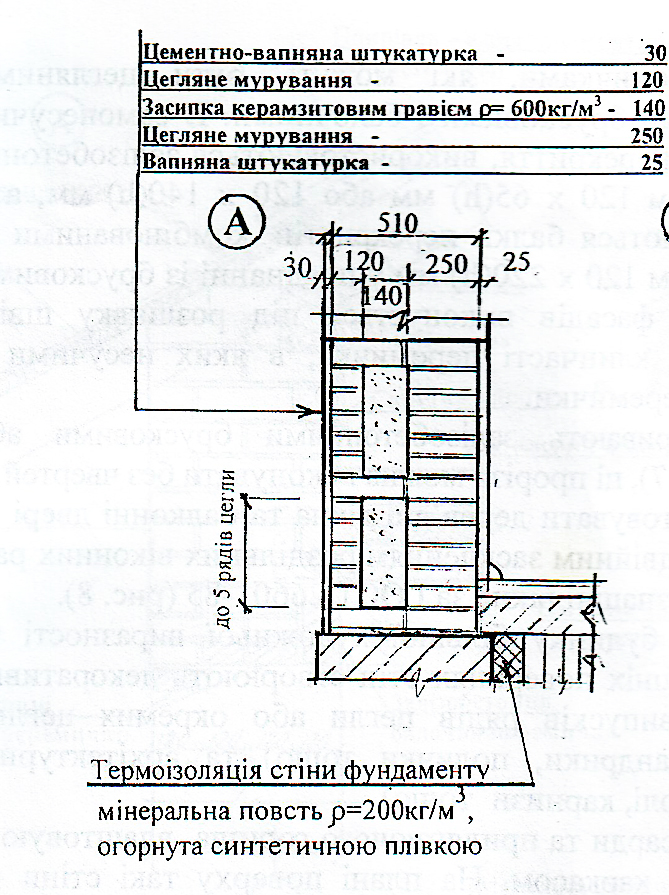

3.4. Зовнішні муровані стіни.
3.13 . Методи забезпечення необхідноої несучої здатності і стійкості мурованих стін

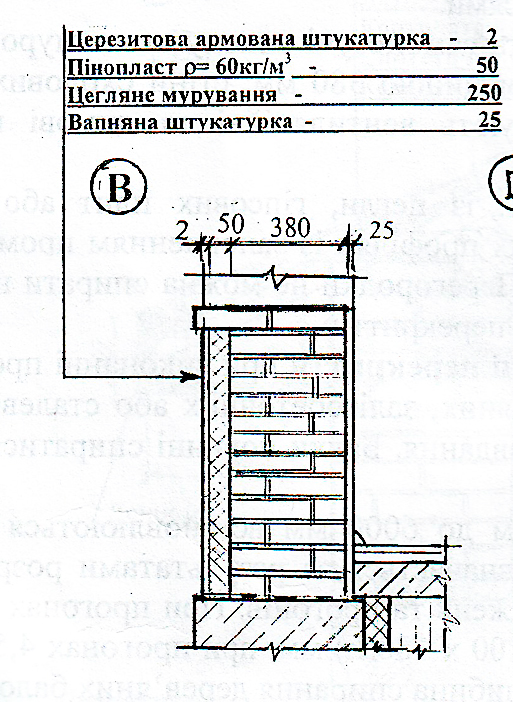

3.15 Конструктивне рішення цегляної стіни із зовнішньою термоізоляцією

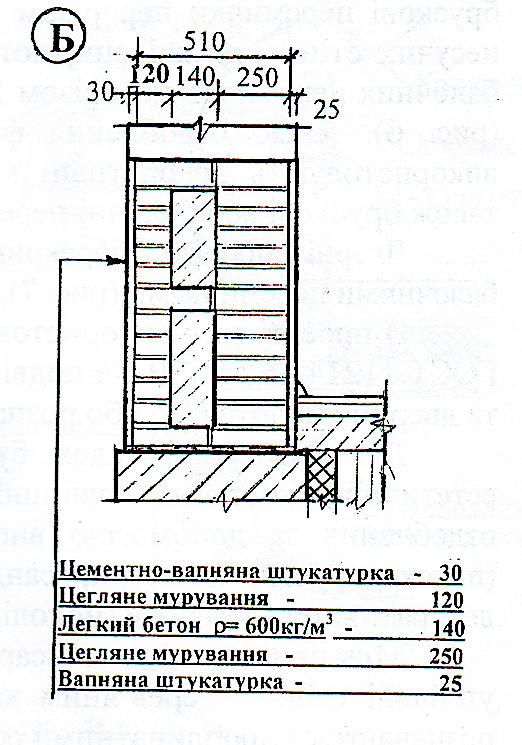

3.16. Конструктивне рішення цегляної стіни із термоізоляційними вкладишами
3.17. конструктивні рішення прорізів у стінах,перемички
Конструкція, що перекриває прорізи в стінах (віконні й дверні) і
підтримує розташовану вище частину стіни, називається перемичкою
За матеріалом і способом влаштування перемички поділяються
на залізобетонні (із брусків і балок), армоцегляні й армокам’яні, клин-
часті плоскі й аркові перемички з матеріалу стіни.
Так, ненесучі
Перемички: брускові – буквою Б, плитні – буквами БП. Брускові пере-
43
мички мають ширину 120 і висоту 65 мм при довжині до 2,0 м і висоту
140 мм при довжині до 3,0 м. Несучі перемички (БУ) мають висоту 220
і 300 мм і ширину 120 і 250 мм при довжині від 1,4 до 3,2 м. Брускові
перемички зашпаровують кінцями в стіну не менше ніж на 120 мм, а
несучі – на 250 мм.
3.18. Перекриття – класифікація, впливи та вимоги, конструктивні рішення.
Перекриття - горизонтальний конструктивний елемент, що розділяє будівля на поверхи і що передає навантаження від власної ваги, людей і обладнання на стіни, ригелі і колони.
Класифікація:
по місцю розташування в будинку:
міжповерхові. Впливи(навантаження стале і тимчасове,несилові впливи:шум повітря,ударний шум,волога(санвузли),пара(у повітрі),різниця температ.)
підвальне(цокольне)
горищні.
Впливи на підвальне та горищне перекриття-різниця температур,термоізоляція,пароізоляція.
По конструкції:
Балочні-сталеві.залізобетонні,деревяні
Плитні-залізобетонні,збірні,монолітні
За матеріалом:
збірні залізобетонні;
монолітні залізобетонні;
укладені з сталевим або дерев'яних балках.
Конструкції перекриттів мають відповідати вимогам міцності жорсткості вогнестійкості звукоізоляції теплоізоляції довговічності санітарнотехнічним вимогам до матеріалу покриття і вимогам економічної ефективності
