Варианты заданий

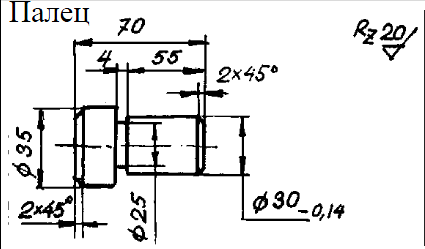

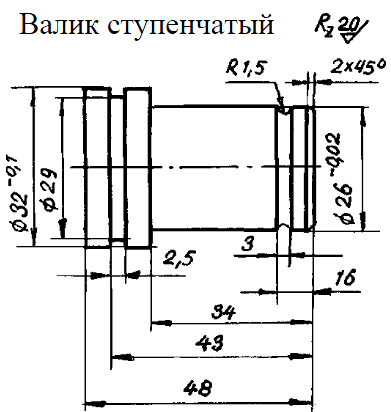

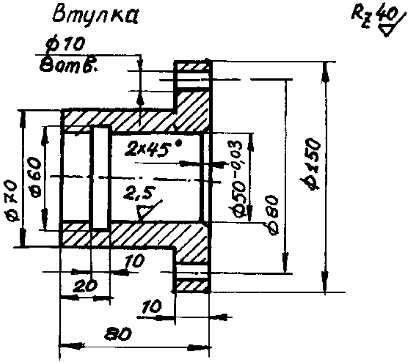

№	Деталь	Заготовка	Материал

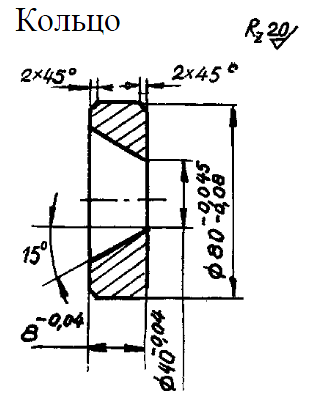

1		Пруток 40	Сталь 40 ГОСТ 10702-78
2		Пруток 60	БрОФ7-0.2 ГОСТ 10025-78
3		Литье	Чугун СЧ15 ГОСТ 1412-85
4		Литье	Чугун СЧ15 ГОСТ 1412-85
5		Поковка	Сталь 30

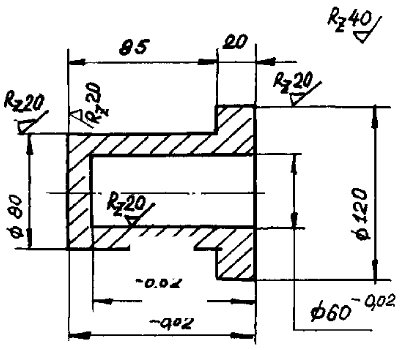

6	Стакан с фланцем	Литье	Чугун СЧ15 ГОСТ 1412-85
7		Литье	БрО10Ф1 ГОСТ 613-79
8		Пруток 35	Сталь 40 ГОСТ 10702-78
9		Литье	Чугун СЧ15 ГОСТ 1412-85
10		Литье	Чугун СЧ15 ГОСТ 1412-85

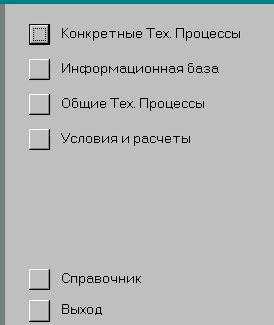

Основное меню системы технопро

П ри запуске системы ТехноПро на экране появляется форма входа в систему. После ввода имени «sa» (System Administrator) и такого же пароля необходимо выбрать кнопку [OK]. На экране появится основное меню системы ТехноПро.

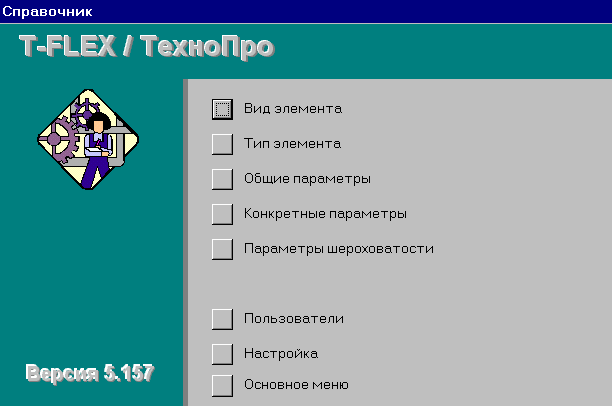

К нопка [Конкретные Тех. Процессы] открывает базу данных, в которой проектируются технологические процессы (ТП) с дальнейшей выдачей их на печать. Кнопка [Информационная база] открывает базу данных с перечнями технологического оснащения. Кнопка [Общие Тех. Процессы] открывает базу данных с наборами операций, переходов, оснащения, применяемыми, как при автоматическом, так и при диалоговом проектировании ТП. Кнопка [Условия и расчеты] открывает базу данных, в которую вносятся условия выбора операций, переходов, оснащения, а также необходимые расчеты параметров ТП. Кнопка «Справочник» открывает следующую форму.

Кнопки с надписями: «Вид элемента», «Тип элемента», «Общие параметры», «Конкретные параметры», «Параметры шероховатости» открывают списки параметров классификации для их корректировки.

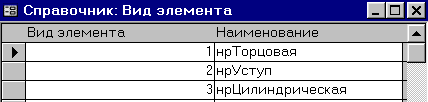

Справочник «Вид элемента» позволяет изменить классификационные названия видов элементов конструкции. Номер вида элемента задаётся числом, не превышающим 99, использование номера 0 не допускается. Наименование вводится с клавиатуры.

Справочник «Тип элемента» позволяет ввести классификацию типов элементов для каждого вида элемента. Номер типа элемента задаётся числом, не превышающим 99, использование номера 0 не допускается. Наименование вводится с клавиатуры. Если в строке ввести вид элемента, то этот тип элемента будет появляться в выпадающих списках элементов указанного вида. Для выбора вида элемента можно воспользоваться выпадающим списком.

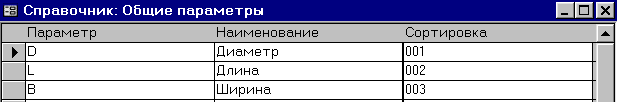

С правочник «Общие параметры» используется для добавления или изменения классификации параметров элементов конструкции. Список общих параметров используется при создании перечня параметров элементов Детали КТП, Макета ОТП, в переходах и Условиях.

С правочник «Конкретные параметры» определяет перечень параметров элемента, специфичных для элементов определенного вида. Список конкретных параметров определяет перечень параметров, появляющихся при добавлении элемента в Деталь КТП или Макет ОТП. Поля «Параметр» и «Наименование» заполняются с клавиатуры. Вид элемента выбирается из выпадающего списка.

Справочник «Параметры шероховатости» позволяет добавлять или изменять параметры шероховатости и соответствующие им классы.
