21.Теплопроводы систем отопления: размещение и прокладка. Удаление воздуха из системы.(73-78)(82-84)
Теплопроводы — это трубы систем водяного отопления, предназначенные для подачи в приборы и отвода из них необходимого количества теплоносителя. Теплопроводы вертикальных систем отопления подразделяют на магистрали, стояки и подводки.
Размещение магистрали — соединительной трубы между местным тепловым пунктом и стояками — зависит от назначения и ширины здания, вида принятой системы отопления.
B гражданских зданиях шириной до 9 м магистрали можно прокладывать вдоль их продольной оси, что не вызывает перерасхода труб при соединении ее c каждым стояком.
B гражданских зданиях шириной более 9 м рационально использовать две разводящие магистрали — вдоль каждой фасадной стены. При этом сокращается не только протяженность труб, но и становится возможным эксплуатационное регулирование теплоотдачи отдельно для каждой стороны здания — пофасадное регулирование.
При размещении магистралей требуется обеспечивать свободный доступ к ним для осмотра, ремонта и замены в процессе эксплуатации систем отопления, a также компенсации температурных удлинений.
Магистрали систем отопления гражданских зданий и вспомогательных зданий промышленных предприятий размещают, как правило, на чердачных и в технических помещениях.

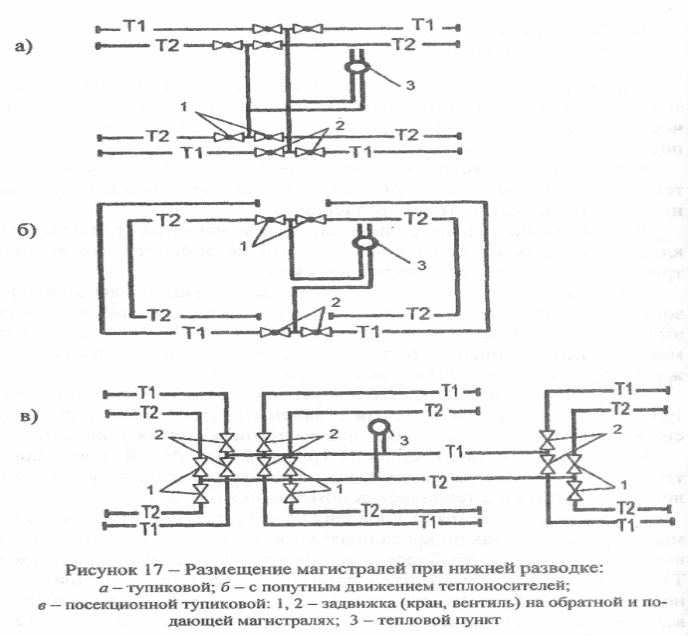

B зависимости от места прокладки магистралей различают системы c верхней разводкой, когда подающая магистраль T1 расположена выше отопительных приборов; c нижней разводкой, когда падающая Т1 и обратная T2 магистрали расположены ниже приборов. При водяном отоплении бывают еще системы c "опрокинутой" циркуляцией воды, когда подающая магистраль Т1 находится ниже, a обратная T2 —,выше приборов.
Движение теплоносителя в подающих (разводящих) и обратных (сборных) магистралях может совпадать по направлению или быть встречным. B зависимости от этого системы отопления называются c тупиковым (встречным) и попутным движением воды в магистралях.
На чердачных помещениях магистрали прокладываются на расстоянии 1 – 1,5м от наружных стен для удобства монтажа и ремонта, а также для обеспечения при изгибе стояков естественной компенсации их удлинения.
B подвальных помещениях, технических этажах и подпольях, a также в рабочих помещениях для экономии места магистрали укрепляют на стенах или на специальных скобах под потолками.
B системах водяного отопления уклон магистральных теплопроводов необходим для отвода в процессе эксплуатации скоплений воздуха (в верхней части систем), a также для самотечного спуска воды из труб (в нижней их части). Уклоны предусматривают по ходу движения теплоносителя при верхней разводке и против хода в системах с нижней разводкой магистралей (рисунок 18).
Нижние магистрали всегда прокладывают с уклоном в сторону теплового пункта здания. При этом если магистралей две (подающая и обратная), то рационально для удобства крепления при монтаже придавать им уклон в одном и том же направлении.
Рекомендуемый нормальный уклон водяных магистралей в насосных системах 0,003 (отклонение от горизонтали на 3 мм на 1 м длины труб), хотя в необходимом случае уклон может быть уменьшен до 0,002. В системе водяного отопления с естественной циркуляцией уклон увеличивают до 0,005-0,01.
Размещение стояков — соединительных труб между магистралями и подводками — зависит от положения магистралей и размещения подводок к отопительным приборам (рисунок 19). Обязательным является обособление стояков для отопления лестничных клеток, a также расположение стояков в наружных углах помещений. Конструкция стояков должна способствовать унификации деталей для индустриализации процесса заготовки и уменьшения трудоемкости монтажа системы отопления.
Прокладка труб в помещениях может быть открытой и скрытой. В основном применяют открытую прокладку как более простую и дешевую. Поверхность труб нагрета и теплоотдачу труб принимают в расчет при определении площади отопительных приборов.
По технологическим, гигиеническим или архитектурно-планировочным требованиям прокладка труб может быть скрытой: магистрали переносят в технические помещения (подвальные, чердачные и др.), стояки и подводки к отопительным приборам размещают в специально предусмотренных шахтах и бороздах (штробах) в строительных конструкциях или встраивают (замоноличивают).
Размещение подводки — соединительной трубы между стояком или горизонтальной ветвью и прибором — зависит от вида отопительного прибора и положения труб в системе отопления.
Стояки,
как и отопительные приборы, располагают
преимущественно y наружных стен —
открыто (на расстоянии 35 мм от поверхности
стен до оси труб Dy
32 мм) либо скрыто в бороздах стен или
массиве стен и перегородок.
Двухтрубные стояки размещают на расстоянии 80 мм между осями труб, причем подающие стояки располагают справа (при взгляде из помещения). B местах пересечения стояков и подводок огибающие скобы устраивают на стояках (a не на подводках), причем изгиб обращают в сторону помещения.
Горизонтальные однотрубные ветви — распределительные поэтажные трубы систем водяного отопления, промежуточные между стояками и подводками, — размещают под отопительными приборами y пола на таком же расстоянии от поверхности стен, как и стояки, и без уклона, если обеспечена скорость движения воды в них более 0,25 м/с. Возможна также прокладка горизонтальных поэтажных ветвей под окнами выше отопительных приборов.
Удаление воздуха из системы.
Газы собираются в высших точках системы, a при высокой скорости движения захватываются потоком и по мере понижения температуры и повышения гидростатического давления в нижних частях системы вновь абсорбируются водой.
Поэтому в системах c верхней разводкой необходимо обеспечивать движение свободных газов к точкам их сбора, в которых скорость движения воды должна быть не менее 0,1 м/с. Точки сбора газов (и удаления их в атмосферу) следует назначать в наиболее высокорасположенных местах систем. Конкретно магистралям придают определенный уклон не менее 0,002 в желательном направлении и устанавливают проточные воздухосборники — вертикальные или горизонтальные c ручным или автоматическим удалением газов в атмосферу. Применение непроточных воздухосборников допустимо при скорости движения воды в трубопроводе менее 0,1 м/с.
B системах c "опрокинутой" циркуляцией воды и верхним рас-положением обратной магистрали, в гравитационной системе c верхней разводкой для отделения и удаления газов используют расширительные баки c открытой переливной трубой.
В системах отопления c нижней разводкой обеих магистралей газы концентрируются в основном в колончатых радиаторах, установленных на верхнем этаже. B этом случае, газы удаляют в атмосферу периодически при помощи ручных и автоматических кранов или централизованно через специальные воздушные трубы.
Воздухоотводчик — это устройство для удаления воздуха, скапливающегося в системах водяного отопления. Различают воздухоотводчик ручного и автоматического действия
Воздухоотводчик ручного действия представляет собой кран для периодического выпуска воздуха, иногда устанавливаемый вместе c бачком (ёмкостью), где накапливается воздух перед выпуском. Воздухоотводчик автоматического действия выпускает воздух по мере его появления c помощью поплавков, открывающих выпускные отверстия при понижении уровня жидкости в приборе, и должны устанавливаться в верхней точке отопительной системы в вертикальном положении.
22. Какая запорно-регулирующая арматура используется в системах водяного отопления? Ручную запорно-регулирующую арматуру систем центрального отопления подразделяют на муфтовую (с внутренней резьбой на концах дл соединения с трубами для dy < 40) и фланцевую ( с фланцами на концах при dy > 50).
В качестве запорно-регулировочных устройств при теплоносителе — горячей воде с t < 100 °С применяют пробочные, трехходовые и другие краны, дроссель-клапаны, вентили (с прямой и косой осью), а также (при dy > 50) задвижки, при перегретой воде и паре - только вентили.
Регулирование расхода теплоносителя через приборы производят обычно по принципу двойного регулирования: пусковое-монтажного (слесарем) и потребительского - эксплуатационного (населением).
Арматура на стояках предназначена для полного отключения отдельных стояков, если требуется проводить ремонтные и другие работы во время отопительного сезона. В качестве арматуры используются запорные краны (пробочные или шаровые). При этом следует учитывать, что быстрое закрытие их при больших давлениях и расходах жидкости может вызвать резкое повышение давления в сети - гидравлический удар, приводящий к разрушению трубопроводов, арматуры, приборов и др. Арматуру на стояках малоэтажных зданий (1—3 этажа) устанавливать нецелесообразно. Здесь проще предусмотреть возможность отключения арматурой сравнительно небольшой части системы отопления (например, вдоль одного фасада здания).
На стояках лестничных клеток арматуру применяют независимо от числа этажей. В то же время регулировочные краны не устанавливают у приборов, размещаемых в лестничных клетках и в других местах, где вода может промерзнуть. Не допускается установка запорно- регулировочной арматуры на «сцепках» приборов.
В многоэтажных зданиях на стояках систем отопления устанавливают запорные проходные (пробочные) краны и вентили.
При водяном отоплении для спуска воды из одного стояка (ветви) размещают спускные краны (внизу стояков со штуцером для присоединения гибкого шланга)
Арматура в тепловом пункте здания предназначена для регулирования и отключения отдельных систем отопления, а также отопительного оборудования.
Задвижки размещают на главных подающих и обратных магистралях, до и после (по движению теплоносителя) теплообменников, водоструйных элеваторов, циркуляционных и смесительных насосов и других аппаратов, а также на обводных линиях.
