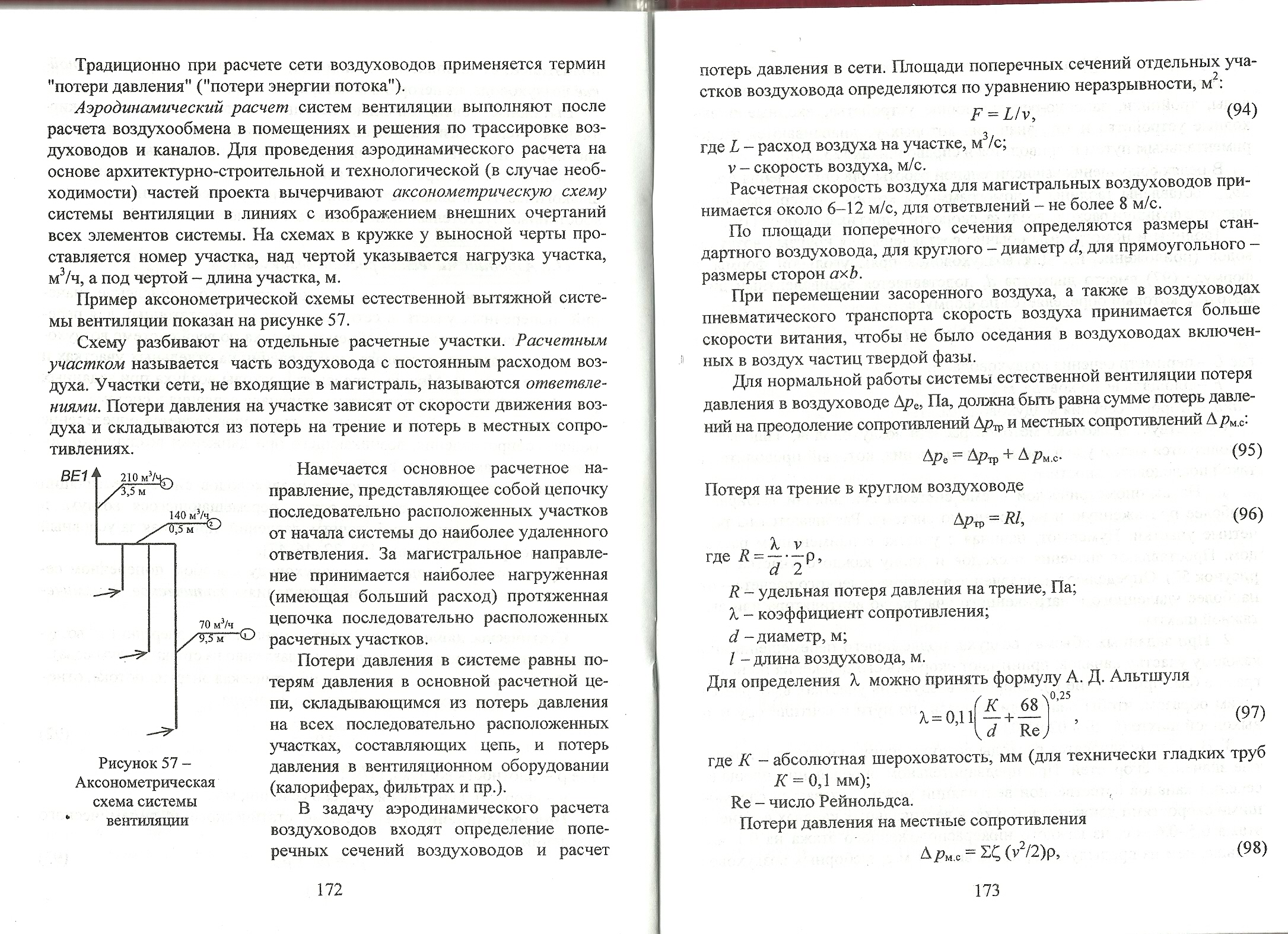

43 Какие этапы включает в себя аэродинамический расчет воздуховодов (стр 171-173 в книге)
Аэродинамический расчет воздуховодов - это вычисление значений поперечных участков сети воздуховодов, достаточных для передвижения запланированных объемов воздуха по всей системе воздуховодов при заданном располагаемом давлении на отдельных участках и в системе в целом. Можно определять расходы воздуха при заданных размерах воздуховодов и известном перепаде давления в системе. I i Основной задачей при расчете воздуховодов является определение общего сопротивления, возникающего при движении воздушного потока по каналам системы вентиляции.
А
эродинамический
расчет систем
вентиляции выполняют после расчета
воздухообмена в помещениях и решения
по трассировке воздуховодов и каналов.
Для проведения аэродинамического
расчета на основе архитектурно-строительной
и технологической (в случае необходимости)
частей проекта вычерчивают аксонометрическую
схему системы
вентиляции в линиях с изображением
внешних очертаний всех элементов
системы. На схемах в кружке у выносной
черты проставляется номер участка,
над чертой указывается нагрузка участка,
м3/ч,
а под чертой - длина участка, м.
За магистральное направление принимается наиболее нагруженная (имеющая больший расход) протяженная цепочка последовательно расположенных расчетных участков.
В задачу аэродинамического расчета воздуховодов входят определение поперечных сечений воздуховодов и расчет потерь давления в сети. Площади поперечных сечений отдельных участков воздуховода определяются по уравнению неразрывности, м2:
где L - расход воздуха на участке, м3/с;
-
скорость воздуха, м/с.
Расчетная скорость воздуха для магистральных воздуховодов принимается около 6—12 м/с, для ответвлений - не более 8 м/с.
По площади поперечного сечения определяются размеры стандартного воздуховода, для круглого - диаметр d, для прямоугольного -размеры сторон axb.
Существует несколько методов расчета воздуховодов, чаще всего используется метод удельной потери давления, который проводится в такой последовательности:
1 На аксонометрической схеме системы вентиляции выбирают наиболее протяженную и нагруженную систему. Разбиваются на расчетные участки. Нумеруют, начиная с участка с наименьшим расходом. Проставляют значения расходов и длину каждого участка. Определяют направление аэродинамического расчета - от наиболее удаленного и нагруженного участка до вентилятора или вытяжной шахты.
2 При заданных объемах воздуха, подлежащего перемещению по каждому участку каналов, принимают скорость его движения по номограмме (см. приложение Е). Скорость воздуха на участках выбирается таким образом, чтобы она увеличивалась по пути к вентилятору или выходной шахте (СНБ 4.02.01-03).
3 В таблицу заносятся расходы воздуха, длины участков и принятые значения скоростей. При предварительном определении площади сечений каналов естественной вентиляции можно задаваться следующими скоростями движения воздуха: в вертикальных каналах верхнего этажа 0,5-0,6 м/с, из каждого нижерасположенного этажа на 0,1 м/с больше, чем из предыдущего, но не выше 1 м/с; в сборных воздуховодах > 1 м/с и в вытяжной шахте v = 1... 1,5 м/с. Если при расчете воздуховодов задана площадь сечения каналов и известен часовой расход воздуха, то скорость определятся v = L/ 3600F.
4 По расходу и скорости определяются сечения и размеры воздуховодов по номограмме (см. приложение Е).
5 По номограммам или таблицам находятся значения удельной потери на трение R, Па/м, и потери на трение по участкам R1, Па.
6
Для каждого участка оценивается сумма
коэффициентов местных сопротивлений
и определяются потери на местное
сопротивление
.
Местные сопротивления в системе
вентиляции во многих случаях
существенно зависят от соотношения
фасонных частей и других вентиляционных
элементов, а в тройниках, крестовинах
- от соотношений соединяемых или
делимых потоков [45-47].
7 Определяются суммарная потеря давления на всех участках магистрали, а также потери давления в отдельных узлах, в которых имеется разветвление воздуховодов. Данные заносятся в таблицу 17.
8 Рассчитываются ответвления.
9
По таблицам или характеристикам
выбирается вентилятор для перемещения
воздуха. Исходными данными для выбора
вентилятора являются суммарный расход
воздуха в сети L,
м /с; суммарная
потеря давления Ар,
Па, и
температура воздуха /в,
°С. Выбор вентилятора производится на
расчетный расход с учетом подсосов или
утечек:
