25 Основные схемы систем водяного отопления.

27 28 Цель гидравлического расчета теплопроводов систем водяного отопления, порядок расчета Принципы конструирования и расчета систем водяного отопления (стр 102-110)

Системы отопления представляют собой разветвленную сеть теп­лопроводов, выполняющих важную функцию распределения теплоно­сителя по отопительным приборам.

Целью гидравлического расчета является определение диамет­ров трубопроводов при заданной тепловой нагрузке и расчетном цир­куляционном давлении, установленном для данной системы.

Система водяного отопления представляет собой разветвленную закольцованную сеть труб и приборов, заполненных водой. Вода в течение отопительного сезона находится в постоянном кругообороте. По трубам (теплопроводам) нагретая вода распределяется по прибо­рам, охлажденная в приборах вода возвращается в тепловой пункт, нагревается в теплообменнике и вновь направляется к приборам. Теп­лопроводы предназначены для доставки и передачи в каждое поме­щение обогреваемого здания необходимого количества тепловой энергии. Так как теплопередача происходит при охлаждении опреде­ленного количества воды, требуется выполнить гидравлический рас­чет системы.

Гидравлическому расчету должна предшествовать подготови­тельная работа, выполняемая при расчетах:

- подсчитываются теплопотери каждого отапливаемого помещения и тепловая мощность системы отопления здания; расставляются ото­пительные приборы (под окнами) и стояки (в углах помещений) с за-порно-регулирующей арматурой. Размещение стояков продиктовано как месторасположением радиаторов (под окнами), так и целесооб­разностью прокладки самостоятельных стояков в лестничных клетках (чаще остальных отключаемых на ремонт) и в наружных углах здания для их утепления;

- выбирается место расположения теплового пункта (возле несу­щей стены);

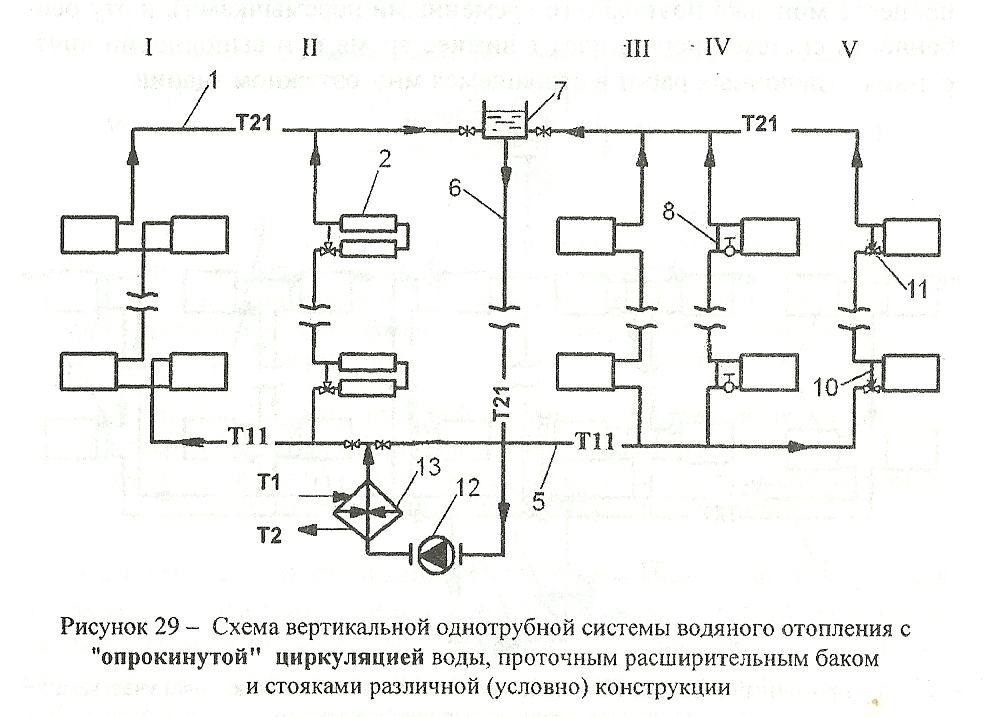

- намечаются места прокладки магистралей. При нижней развод­ке подающая (горячая) и обратная (охлажденная) прокладываются в подвале, при верхней — подающая на чердаке, обратная - в подвале, при опрокинутой циркуляции - наоборот;

- на плане чердака или верхнего этажа (при совмещенной крыше) показывается размещение расширительного бака или приборов возду-хоудаления.

На планах этажей, чердака и подвала горячие и обратные стояки системы отопления должны быть пронумерованы, а на аксонометри­ческой схеме кроме стояков нумеруют все расчетные участки цирку­ляционных колец - участки труб, а также указывают тепловую на­грузку и длину каждого участка. Сумма длин всех расчетных участ­ков составляет величину расчетного циркуляционного кольца.

Правильный гидравлический расчет предопределяет работоспо­собность системы отопления- Он производится в следующем порядке.

1 Вычерчивается пространственная схема системы отопления в аксонометрической проекции со всеми принятыми элементами. На схеме приводятся:

- тепловые нагрузки приборов (принимается равной расчетным теплопотерям помещений £)„);

- запорно-регулирующая арматура у приборов, на стояках, маги­стралях, у тепловых пунктов.

Для обеспечения покомнатной регулировки теплоотдачи послед­них у каждого из них предусматриваются индивидуальные регулято­ры и отключаемая, независимо от остальной коммуникации, подводка.

2 Выбирается главное циркуляционное кольцо системы.

В вертикальной однотрубной системе - это кольцо:

- при тупиковом движении воды - через наиболее нагруженный и удаленный стояк от теплового пункта;

- при попутном движении воды - через наиболее нагруженный средний стояк.

В вертикальной двухтрубной системе - это кольцо:

- при тупиковом движении воды - через нижний отопительный прибор наиболее нагруженного и удаленного стояка от теплового пункта;

- при попутном движении воды - через нижний отопительный прибор наиболее нагруженного, среднего стояка.

Этим самым выбирается наихудший вариант - максимальная дли­на, минимальный движущий напор.

После выбора неблагоприятного кольца оно разбивается на рас­четные участки, на каждом участке определяются тепловая нагрузка, длина и проставляется нумерация, начиная от ввода (теплового пункта или элеватора) по расчетному кольцу.

Для участка подающего теплопровода тепловая нагрузка выража­ет тот запас теплоты, предназначенной для последующей теплопере­дачи в помещения; для участка обратного теплопровода — потери те­плоты протекающей охлажденной водой при теплопередаче в поме­щения. Тепловая нагрузка участка предназначена для определения расхода воды на участке в процессе гидравлического расчета.
