• 4.4 Монтаж открытой электропроводки. Отчет

6.06.2013Г Кол-во часов: 6 часов

Организация: Богдановический политехникум (тел 8-(34376)-5-09-39 )

Наставник: Кочнев Александр Борисович ( тел 89826183475 )

Учащийся: Бубенщиков Артем Андреевич (тел 89530551912 )

Тема: Монтаж открытой электропроводки

Техника безопасности: Запрещается ходить по смонтированным коробам, лоткам, трубным блокам и т. п. Перед установкой аппаратов, щитков, ящиков, шкафов и другого оборудования должна быть проверена прочность закрепления конструкций, на которых их устанавливают. Вручную разрешается поднимать и поддерживать монтируемые аппараты, конструкции, элементы трубных проводок с массой не более 10 кг. При массе более 20 кг установка должна производиться не менее чем двумя рабочими. После подъема аппараты, конструкции, блоки, узлы и т.п. должны быть немедленно закреплены на основаниях. Запрещается проверять пальцами совмещение отверстий собираемых конструкций и устанавливаемого оборудования. Осветительную арматуру массой до 100 кг допускается подвешивать только после проверки прочности закрепления подвеса, который должен проверяться путем подвешивания к нему груза, имеющего пятикратную массу осветительной арматуры. Такую нагрузку закрепление подвеса должно выдерживать без остаточных деформаций в течение 10 мин. Конструкция подвески осветительной арматуры массой более 100 кг (многоламповые люстры) должна указываться в проекте. В проекте должны быть даны указания об испытании прочности конструкции. При затяжке проводов и кабелей в трубы электромонтажник, подающий провод или кабель в трубу, должен остерегаться затягивания руки во входное отверстие трубы. Запрещается выполнять эту работу с приставной или раздвижной лестницы. Нельзя устанавливать приставные лестницы к тросу тросовых проводок при диаметре троса менее 8 мм. Лестницы, приставляемые к тросу диаметром более 8 мм, должны иметь сверху захватывающие крючья, а снизу — упоры.

Самостоятельная работа: Монтируя проводку самостоятельно, обязательно выполните систему уравнивания потенциалов. Розеточная сеть обычно выполняется проводом 3х2,5, имеющим три цветные жилы: белую — фазную, голубую — нулевую, желто-зеленую защитную из медного провода сечением 2,5 кв. мм в общей изоляции. Иногда для фазной жилы используются оттенки красного и коричневого цветов. Стандартно монтаж проводится: в бороздах (штробах) стен; в декоративных пластиковых электрокоробах и плинтусах; в цементной стяжке пола (желательно в ПВХ-трубах); в ПВХ трубах за негорючим подвесным потолком; в стальных трубах (металлорукаве) для горючих конструкций (ПВХ и стальные трубы крепятся только к капитальным конструкциям на хомутах или захватах). Ответвления и соединения проводов делаются в распределительных коробках с помощью винтовых или самофиксирующих клемм. Никогда не соединяйте провода скруткой и не подводите более двух проводов под один винтовой зажим. По технике безопасности запрещается также применять гибкие многожильные провода и кабели без опайки или наконечников, провода с алюминиевыми жилами, размещать в одной штробе силовую и слаботочную (связь,ТВ) сеть, использовать несоответствующую стандарту цветность жил проводов и осуществлять проходы проводов через стены, перекрытия или ввод в электрощит без ПВХ трубы, пластиковой втулки.

Замечания:____________________________________________________________________________________________________________________________________________________________

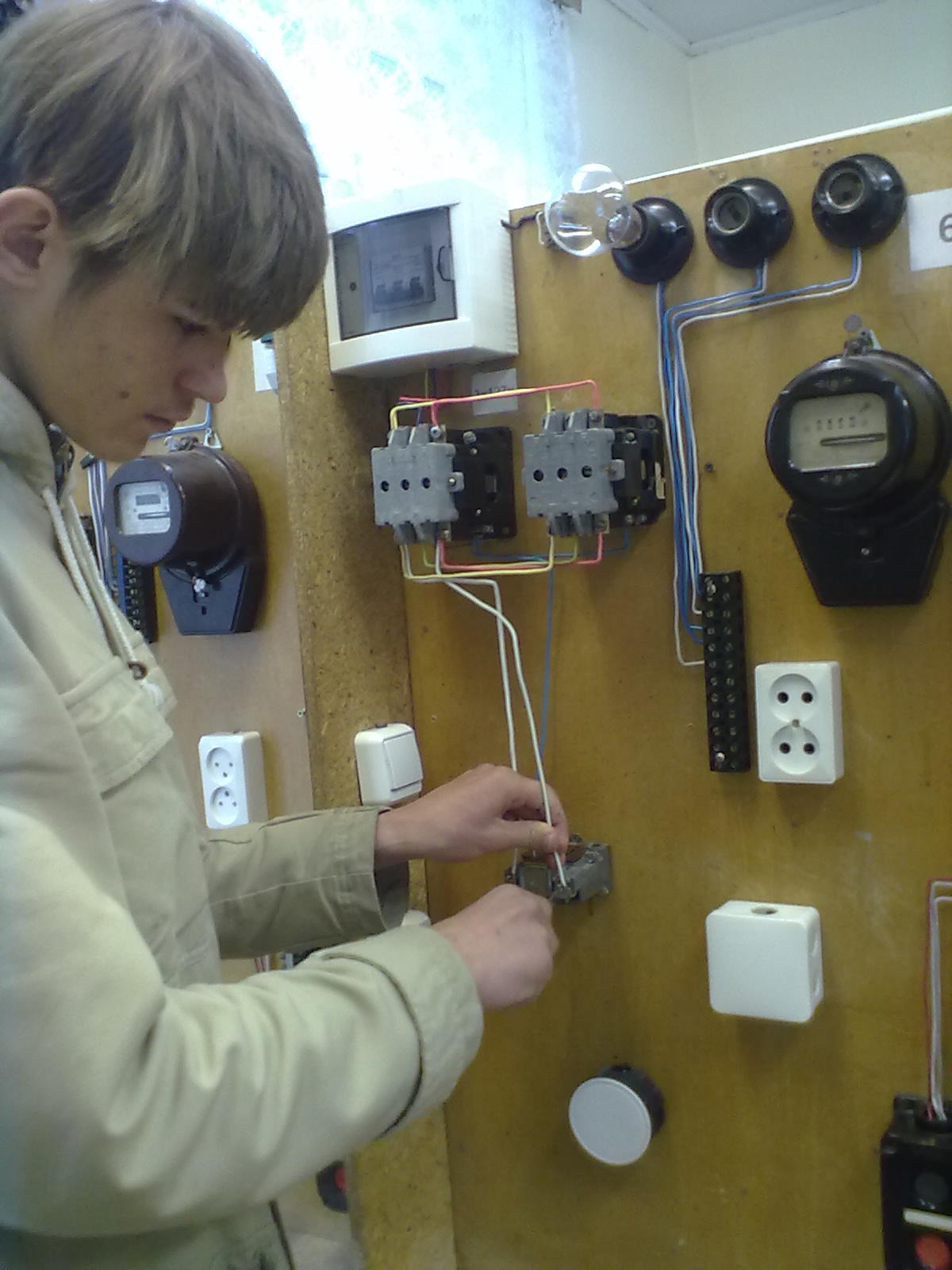

Фото, схема и т.д.

Оценка<<______>>

/ 2013г Ф.И.О
