13. Внутренние источники помех электронной аппаратуры

Внутренние помехи - это помехи , распространяющиеся по проводам или в виде поля внутри системы. Причинами их появления являются:

1) напряжение питания с f=50 Гц.

2) изменение потенциалов в проводах питания эл устройств.

3) изменение сигналов

4) коммутационные процессы в индуктивностях

5) искровые разряды при замыканиях контактов.

14. Систематизация разновидностей помехи и их основные параметры

Выделяют 4 типа помех.

1. Синусоидальные- постоянно, действующие помехи. Помехи в форме синусоидального напряжения 50 Гц могут проникать из системы питания или в виде высокочастотной несущей волны.

2. Примером прямоугольной последовательности могут быть тактовые импульсы цифрового устройства.

3. Периодически затухающие однократные импульсы могут возникать при коммутациях в сетях эл снабжения.

4. Одиночные импульсы, образованные двумя экспонентами, характерны для атмосферного или статического эл-ва.

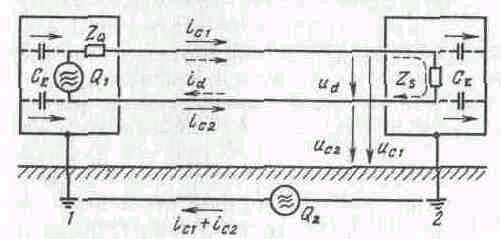

С_E — паразитные емкости относительно заземленного корпуса; Q₁ — источник противофазных помех; Q₂— источник синфазных помех; Z_q, Z_S — полные сопротивления источника и приемника помех; i_с1, i_c2 — синфазные токи; i_d - противо­фазный ток; U_c1, U_c2, —синфазные напряжения помех; U_d — противофазное напря­жение помех

Противофазные напряжения помех возникают между проводами двухпроводной линии. Они непосредственно накладываются на полезные сигналы в сигнальных цепях или на напряжениях питания в цепях электроснабжения. Воздействуют на линейную изоляцию между проводами и могут быть восприняты как полезные сигналы устройствами автоматики и тем самым вызвать ошибочное функционирование. Возникают через гальванические, полевые связи или образуются из синфазных помех в системах относительно земли.

Синфазные напряжения помех возникают между каждым проводом и землей U_c1 и U_c2 и воздействуют на изоляцию проводов относительно земля. Обусловлены разностью потенциалов в цепях заземления устройства (между точками 1 и 2) вызванной токами в земле, могут быть вызваны магнитными полями.

15. Источники и уровни помех на объектах электроэнергетики

Естественные источники - обусловленные природными элмагнитными явлениями. Искусственные - образованные эл-магнитными процессами технических устройств. Внутренние источники - это помехи, распространяющиеся по проводам или в виде поля внутри системы. Причинами их появления являются: 1) напряжение питания с f=50 Гц. 2) изменение потенциалов в проводах питания эл устройств. 3) изменение сигналов 4) коммутационные процессы в индуктивностях 5) искровые разряды при замыканиях контактов. Внешние- грозовой разряд и разряды статического эл-ва. Под разрядами статического электричества понимают процессы выравнивания зарядов между отдельными твердыми, жидкими и газообразными средами, несущие разные эл статические заряды. они обычно сопровождаются скользящими коронными или подобными молнии разрядами времени.

16. Нормы и рекомендации по электромагнитной совместимости.

Рассматривая электромагнитную совместимость как показатель качества продукции, необходимо на различных этапах ее создания соблюдать целый ряд рекомендаций и норм, охватывающих комплекс непрерывно совершенствующих вопросов ЭМС. В каждой стране существуют национальные комитеты, институты, разрабатывающие национальные нормы по ЭМС. Они обычно тесно связаны с Международная Конференция по большим энергетическим системам (СИГРЭ), Международной электротехнической комиссии (МЭК) и д.р.
