Ответы по электромагнитной совместимости

1. Понятие об электромагнитной совместимости.

Все электрические устройства постоянно подвергаются электрическим и неэлектрическим воздействиям и сами оказывают электрические и неэлектрические воздействия на окружающую среду. Электромагнитная обстановка – совокупность электромагнитных явлений, существующих в рассматриваемом пространстве.

Электромагнитную совместимость можно определить как способность прибора или иного устройства функционировать в заданной электромагнитной обстановке так, чтобы не вызывать недопустимого воздействия на окружающую среду. Устройство считается электромагнитно совместимым если, оно обладает достаточной стойкостью к внешним помехам, устройство функционирует при наличие внутренних помех, является источником помех не выше допустимых.

В последнее десятилетие в электроэнергетике все активнее используется электронная аппаратура в системах релейной защиты, режимной и противоаварийной автоматики электроустановок высокого напряжения. Однако электронная аппаратура, как правило, весьма чувствительна к помехам, появляющимся во вторичных цепях подстанций, источниками которых являются коммутации выключателей и разъединителей высокого напряжения, удары молний, а также большие токи замыкания на землю.

2. Величины, характеризующие электромагнитную совместимость

ЭМС представляется как комплексная характеристика качества устройства с учетом объективных внешних и внутренних аспектов совместимости, которые можно характеризовать тремя величинами: . представляет собой степень устойчивости функционирования рассматриваемого объекта при внутренней электромагнитной помехе , которая вызывается элементами самой системы и влияет на другие элементы через паразитные и функционально обусловленные связи. Степень устойчивости является мерой внутренней совместимости системы и предпосылкой того, что система может нормально функционировать. - стойкость к внешним воздействиям, являющаяся критерием функционирования рассматриваемого объекта в условиях внешнего электромагнитного воздействия на систему. - представляет собой электромагнитное воздействие рассматриваемого устройства на другие объекты для которых это воздействие является помехой.

3. Взаимодействия внешней среды и устройства автоматизации

Приборы и устройства автоматики предназначены для того, чтобы при определенных условиях эксплуатации в течение срока их использования реализовать требуемую функцию

а = Op[e],

т.е. осуществлять взаимосвязь между несущими информацию входными

e=(e₁, e₂…)

и выходными

a=(a₁, a₂…)

величинами (рис. 1.1).

При этом, с одной стороны, они постоянно подвергаются электрическим и неэлектрическим воздействиям (входным влияющим величинам Z_a) и, с другой стороны, сами оказывают электрическое и неэлектрическое воздействие n_a на окружающую среду, которое должно оставаться в допустимых пределах.

Пригодность к определенным условиям эксплуатации подтверждается в паспортных данных указанием вида защиты и допустимых пределов внешних воздействий. В последнее время к этому добавляется степень защищенности от воздействий Z_ae (рис. 1.1) внешнего электромагнитного поля, характеризующая пригодность использования оборудования в тех или иных условиях электромагнитного влияния.

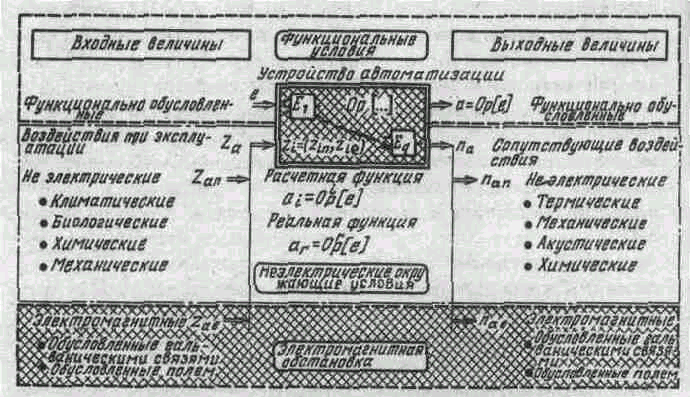

Рис. 1.1. Взаимодействия внешней среды и устройства автоматизации
