24. Варисторы, принцип действия и характеристики
Варисторы
являются нелинейными резистивными
элементами, изготовленными из спеченных
друг с другом блоков оксида цинка.
Варисторы представляют собой элемент
с симметричной ВАХ. При токе >0 ВАХ
описывается выражением
,
где K – постоянная, зависящая от размеров
варистора, d – показатель. зависящий от
материала. Эффект ограничения основан
на том, что при превышении напряжения
ограничения сопротивление варистора
уменьшается много порядков. Защитный
уровень варисторов в зависимости от их
исполнения может лежать как в диапазоне
низких, так и высоких напряжений.
Собственная емкость его велика (0,4-40 пФ)
и поэтому их применение для ограничения
в высокочастотных системах исключено.
Конструктивно выполняется в виде шайб,
блоков, а также втулок разъемных
соединений. При частых перенапряжениях
варистор нагревается и сопровождающий
ток увеличивается.
Сопротивление варистора сильно зависит от приложенного к нему напряжения. Варисторы изготавливаются из металлооксидных частиц (оксид цинка со специальными присадками). Эти частицы спрессованы таким образом, что контакты между ними действуют как полупроводниковые переходы. Миллионы частиц имитируют работу миллионов диодов, при повышении напряжения пробивается все больше переходов, через варистор начинает протекать ток с выделением тепла. При превышении напряжением порога срабатывания ток через варистор резко возрастает, происходит стабилизация напряжения. Варистор начинает работать в режиме ограничения напряжения.
25. Кремниевые лавинные диоды и их основные характеристики
Обладают свойством не повреждаться при воздействии напряжения при котором они находятся в закрытом состоянии. Их разновидностью являются Z-диоды (стабилитроны). напряжение пробоя составляет 3-200 В. Эти элементы давно используются в электронных схемах для стабилизации напряжений и защиты от перенапряжений. Разработаны лавинные диоды для ограничения перенапряжений, отличающиеся от стабилитронов более высокой пропускной способностью по току, малым временен запаздывания, большой поглощаемой энергией. Такие диоды называются ОПН. Уровни напряжений 6-440 В.
26. Принципы построения защитных элементов
Защитные элементы передачи данных должны отводить большие импульсные токи 10 кА, быстро ограничивать перенапряжения близкие по значениям к рабочим напряжениям. Эти принципы осуществляются в ступенчатых схемах.

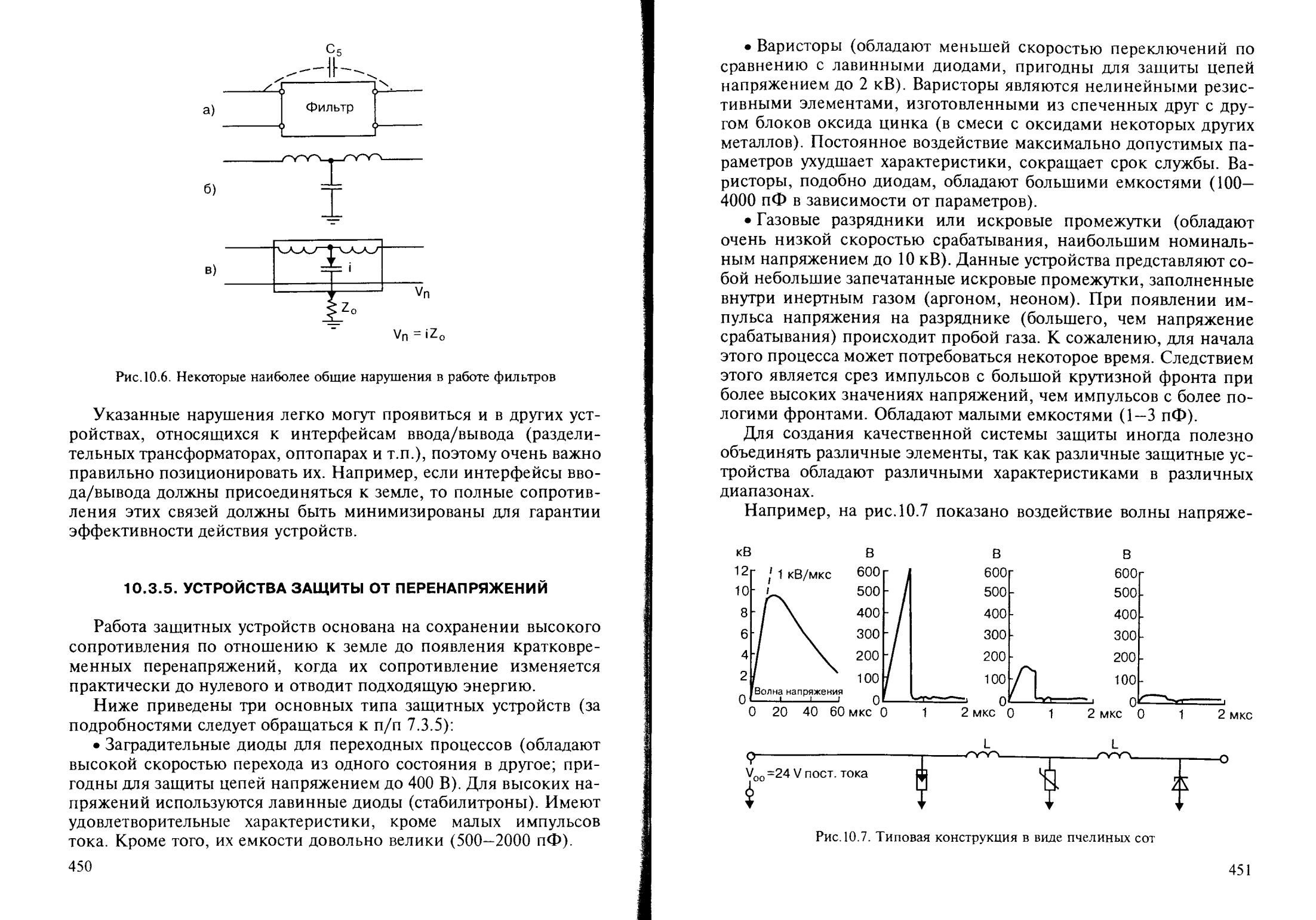

На рисунке показано воздействие волны напряжения 10 кВ на линию номинальным напряжением 24 В, защита которой осуществляется последовательно искровым промежутком, варистором и наконец стабилитроном. Происходит постепенное затухание волны.
27. Принцип действия экранов. Материалы для изготовления экранов
Основным средством защиты от воздействия электромагнитных полей являются экраны. Экранирование служит для ослабления электрических, магнитных и электромагнитных полей, а именно для того, чтобы исключить проникновение и воздействие таких полей на элементы, блоки, приборы, кабели, помещения и здания, а также для того, чтобы подавить исходящие из электрических и электронных промышленных средств и устройств помехи, обусловленные полями.
Магнитостатические поля (0... 1000 Гц) можно экранировать при помощи ферромагнитных оболочек с большой магнитной проницаемостью. Вследствие преломления линий магнитного поля на границе поверхности в толстостенных экранах из материала с высокой магнитной проницаемостью магнитный поток в основном проходит в стенке экрана и не приносит вреда аппаратуре. Эффективность экранирования зависит от магнитной проницаемости и толщины экрана.
В целом эффективность магнитостатических экранов невелика. Так, экран, изготовленный из материала с r =3000, при радиусе 40 см и толщине 1 см обеспечивает эффективность 31,5 дб.
