9. Разряды статического электричества, как источник помех.

Под разрядами статического электричества понимают процессы выравнивания зарядов между отдельными твердыми, жидкими и газообразными средами, несущие разные эл статические заряды. они обычно сопровождаются скользящими коронными или подобными молнии разрядами времени. пи возникновении разряда, токи и поля могут повредить эл элементы, вывести из строя или нарушить функционирование эл оборудования. Основными методами предотвращения вредного воздействия эл статических разрядов и уменьшение не правильного функционирования эл средств под их воздействием является: а) предотвращение, ограничение или накопление зарядов; б) отвод или нейтрализация неизбежно возникающих паразитных зарядов; в) сведение к минимуму полевых и разрядных эффектов.

10. Технические электромагнитные процессы и их воздействие на электронную аппаратуру

Практически во всех электрических и электронных средствах протекают нормальные и аварийные эл. магнитные процессы, являющиеся потенциальными источниками помех. Все эти процессы делятся на 2 класса: 1) помехи в области низких, средних или высоких частот. Они создаются всеми устройствами переменного напряжения, выпрямительными приборами, кабелями и ВЛ. 2) охватывает процессы, создающие апериодические, случайно возникающие во времени помехи, как правило с широким частотным спектром. Причинами появления таких помех являются: коммутационные участки сборных шин, разъединителей; отключение или сброс большой нагрузки; возникающие к.з.; повторное включение.

11. Ядерные взрывы, как источники электромагнитных помех.

При ядерном взрыве наряду с другими явлениями возникает импульс -излучения, длящееся примерно 100 нc и уносящее примерно 0,1% общей энергии, -излучение в атмосфере вызывает электронный ток, сопровождающийся сильным эл-м полем, его называют эл-магнитным импульсом яд-го взрыва. Его влияние проявляется особенно сильно, когда взрыв происходит на высоте 60 км (за атмосферой). При более низкой высоте не проявляется ударная или тепловая волна. Однако вблизи поверхности на расстоянии от нескольких сотен до нескольких 1000 км отточки взрыва возникают сильные эл-магнитные поля.

12. Внутренние источники помех электронной аппаратуры

Внутренние помехи - это помехи , распространяющиеся по проводам или в виде поля внутри системы. Причинами их появления являются: 1) напряжение питания с f=50 Гц. 2) изменение потенциалов в проводах питания эл устройств. 3) изменение сигналов 4) коммутационные процессы в индуктивностях 5) искровые разряды при замыканиях контактов.

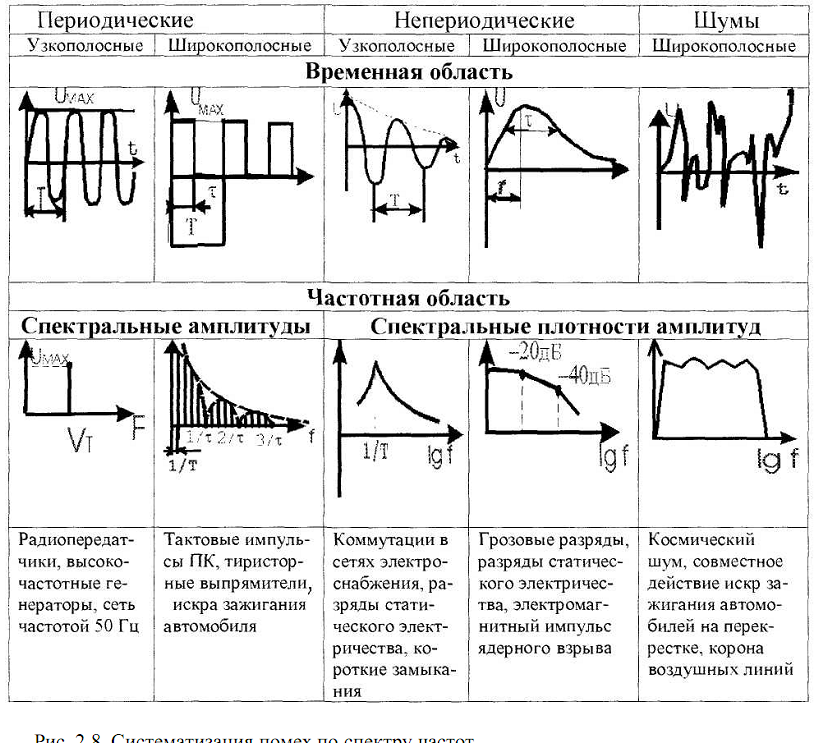

13. Систематизация разновидностей помехи и их основные параметры

Выделяют 4 типа помех: периодические (узкополосные и широкополосные) и непериодические, случайные (узкоп-е и широко-е). Синусоид-е- постоянно, действующие помехи. Помехи в форме синусоидального напряжения 50 Гц могут проникать из системы питания или в виде высокочастотной несущей волны. Примером прямоугольной последовательности могут быть тактовые импульсы цифрового устройства. Периодически затухающие однократные импульсы могут возникать при коммутациях в сетях эл снабжения. Широкополосные одиночные импульсы могут быть вызваны в результате атмосферного или статического эл-ва. Помехи, возникающие в проводах могут рассматриваться как синфазные и противофазные напряжения помех.
