10 Gygabit Ethernet
Основным преимуществом этой технологии является простота ее внедрения, потому что порты GbE сегодня есть на любой плате, а коммутатор стоит относительно недорого.
Новая версия этой же технологии. Он в 10 раз быстрее, время задержки значительно меньше, чем у GbE, что позволяет считать данную технологию одной из самых перспективных на рынке, к тому же наследует повсеместно распространенный Gigabit Ethernet.
Коммуникационная среда Myrinet
Компания Myricom впервые предложила свою коммуникационную технологию в 1994 г.
Технология Myrinet основана на использовании многопортовых коммутаторов при ограниченных несколькими метрами длинах связей узлов с портами коммутатора.
Узлы в Myrinet соединяются друг с другом через коммутатор (до 128 портов).
Преимущества Myrinet
невысокая цена,
накопленный опыт использования и наличие различного ПО и отдельных библиотек, работающих на кластерах, использующих Myrinet
Поколения Myrinet
1.28 Гб/с полный дуплекс (1994)
2 Гб/с, полный дуплекс (2000)
10 Гб/с: представлен в Гейдельберге в 2005 году
Новые адаптеры производства Myricom, Myri-10G, обладают совместимостью с коммутаторами 10 Gigabit Ethernet.
Характеристики Myrinet
Показатели |
Пиковая пропускная способность - 1.28, 2, 10 Гб/с, полный |
производительн |
дуплекс |
ости |
Латентность порядка – 2-4 мкс |
Программная |
Драйверы для Linux (Alpha, x86, PowerPC,UltraSPARC), Windows |
поддержка |
NT (x86), Solaris (x86,UltraSPARC) и Tru64 UNIX. GM – |
|
интерфейс программирования на нижнем уровне. ПакетыHPVM |
|
(включает MPI-FM, реализацию MPI для Myrinet), BIP-MPI и др. |
Комментарии |
Myrinet является открытым стандартом.Myricom предлагает |
|
широкий выбор сетевого оборудования по сравнительно |
|
невысоким ценам. На физическом уровне поддерживаются |
|
сетевые среды SAN (System Area Network), LAN (CL-2) и |
|
оптоволокно. Технология Myrinet предоставляет широкие |
|
возможности масштабирования сети и в настоящее время очень |
|
часто используется при построении высокопроизводительных |
|
кластеров. |

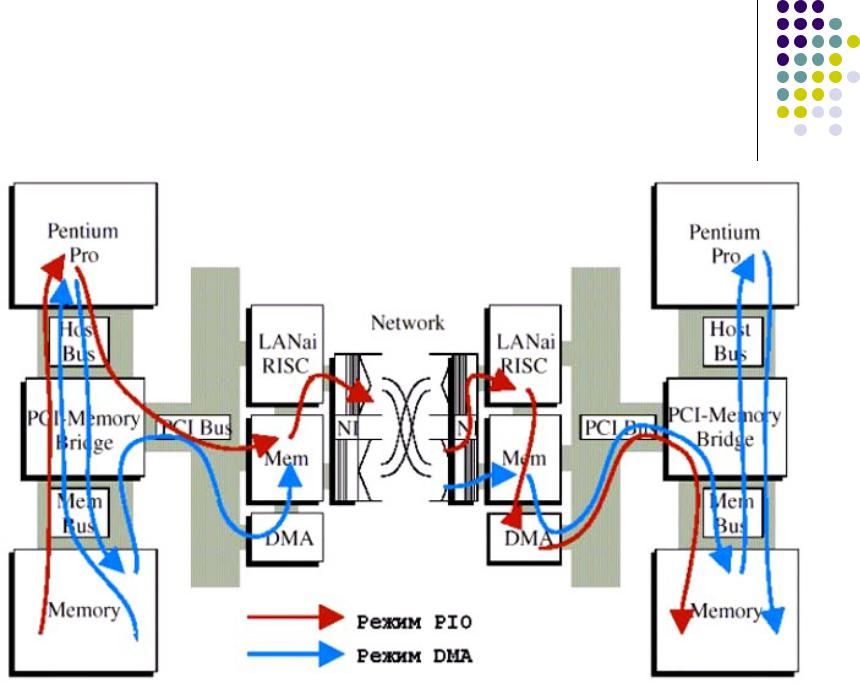

Схема работы адаптера Myrinet
SCI – Scalable Coherent Interface
Принят как стандарт в 1992 г. (ANSI/IEEE Std 1596-1992)
Предназначен для достижения высоких скоростей передачи с малым временем задержки, при обеспечении масштабируемой архитектуры, позволяющей строить системы, состоящие из множества блоков.
SCI представляет собой комбинацию шины и локальной сети, обеспечивает реализацию когерентности кэш-памяти, размещаемой в узле SCI, посредством механизма распределенных директорий, который улучшает производительность, скрывая затраты на доступ к удаленным данным в модели с распределенной разделяемой памятью.
SCI (продолжение)
SCI — это не LAN, а сетевая технология для многопроцессорных систем. SCI — это ведущая технология для построения масштабируемых мультипроцессорных систем, так как она позволяет избежать узких мест, присутствующих у традиционных шин и сетевых технологий.
SCI сегодня широко используется для построения серверных кластеров такими компаниями как Sun Microsystems
SCI также активно внедряется в сверхмощных системах параллельных вычислений в исследовательских центрах по всему миру.

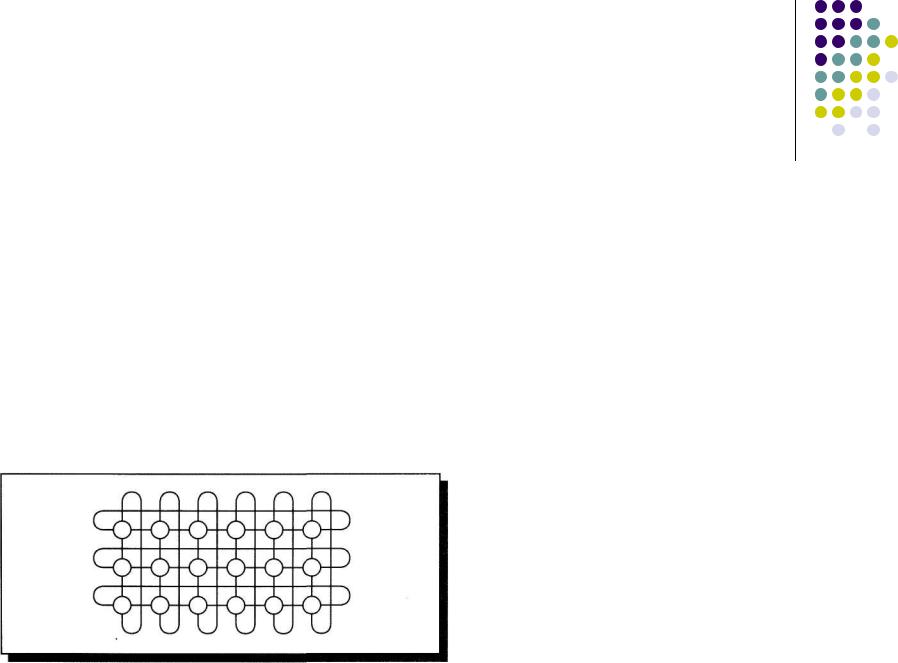

Матрица узлов кластера на основе сети SCI
Свойства SCI
Гибкость
В зависимости от требований к производительности SCI может быть внедрён как 16- битное параллельное соединение с использованием топологий кольцо или коммутируемая звезда (switched-star).
Малая латентность
Параллельные соединения SCI обеспечивают соединения с низкой латентностью между платами и/или системами, использующими стандартные интерфейсы объединительной платы или конфигурации второго уровня.
Современные продукты, основанные на технологии SCI, обеспечивают одновременные соединения приема и передачи данных со скоростью 667 Мбайт/с или 5,33 Гбита/с, с задержкой сообщения между узлами менее 1,4 мкс. В будущем, продукты, основанные на SCI, будут достигать скорости двусторонних соединений в 1,333 Гбайт/с, и ёмкости кольца для случайного трафика в 1 Гбайт/с
Продукты на основе технологии SCI
Основной поставщик – компания Dolphin Interconnect Solutions

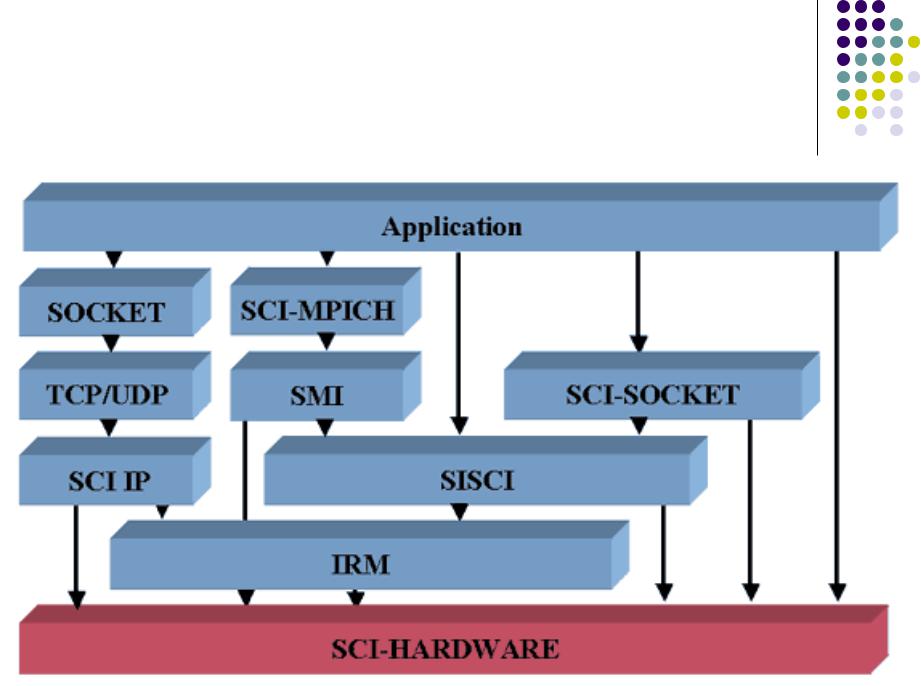

Программный интерфейс приложения (API) Dolphin SISCI разработан для поддержки связи всех наиболее значимых функций процессора, включая:
распределение памяти,
передачу блоков,
прерывания,
прямой доступ к памяти (DNA),
запросы системы и адаптера,
инициация/отключение соединений SCI,
тестирование соединений между узлами,
чтение и запись регистров конфигурации
