Дослід 8. Одержання індукційного струму за допомогою рухомого магнітного поля.

Обладнання: набір «Трансформатор універсальний», магніт штабовий.

Покладіть котушку 220 В і підключіть провідники від демонстраційного гальванометра до затискачів 220 В. Досліди проводяться в такому порядку:

А. Швидко вставляють у котушку одним яким-небудь кінцем (наприклад, північним) лінійний магніт і демонструють, що індукційний струм виникає тільки в моменти руху магніту, тобто за умови перетинання магнітними силовими лініями провідників. Потім швидко забирають магніт і демонструють, що індукційний струм має протилежний напрямок.

Б. Повторюють дослід, швидко вставивши і вийнявши магніт, але вже іншим його кінцем (наприклад, південним). Тепер напрямок струму буде протилежним у порівнянні з попереднім дослідом.

В. Демонструють відхилення стрілки гальванометра, якщо магніт цілком просунути через котушку. Спочатку вставте в котушку магніт північним полюсом, вийнявши магніт з іншого боку котушки. Повторіть дослід, тільки вставте магніт південним полюсом.

Дослід 9. Одержання індукційного струму при замиканні і розмиканні струму в первинній котушці.

Обладнання: набір «Трансформатор універсальний», джерело живлення ВС-4-12, провідники, вольтметр демонстраційний.

З бирають електричне коло з котушки 6/6 В із вставленим ярмом, джерелом струму, амперметра і вимикача. За джерело струму варто використовувати джерело живлення ВС-4-12. Досліди проводять у такій послідовності:

Розмикають вимикачем коло первинної котушки; при цьому виявляють, що в момент розмикання стрілка гальванометра відхиляється від нуля. Цей дослід показує, що, коли в первинній котушці зникає магнітне поле, у вторинній котушці індукується струм. При цьому відхилення стрілки відбувається у протилежному напрямку в порівнянні з попереднім дослідом.

Перевірку напрямку індукційного струму проводять, керуючись правилом, що у випадку зникнення чи ослаблення магнітного поля, створюваного первинною котушкою, індукційний струм у вторинній котушці буде мати той же напрямок, що й у первинній.

Дослід 10. Правило Ленца.

Обладнання: прилад для демонстрування правила Ленца (прилад Петраєвського); трансформатор універсальний з дросельною котушкою; кільце алюмінієве; вимикач; провідники; джерело постійної напруги, ВС-4-12.

Для вивчення правила Ленца демонструють досліди в яких зміна магнітного потоку замкнутого контура обумовлена в одному випадкові відносним механічним переміщенням, а в другому зміною струму в сусідньому контурі.

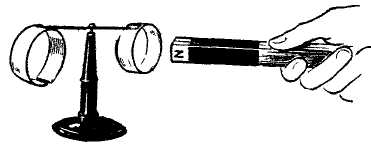

1. Д ля першого досліду використовують прилад, що складається з двох кілець, склепаних планкою і зрівноважених на вістрі. Розміри і вага обох кілець однакові, але одне з них розрізане.

Суцільне кільце відштовхується від магніта, який встановлюють в нього і рухається за магнітом, якщо останній виймають з кільця. Далі дослід повторюють з розрізаним кільцем і показують, що при будь-якому рухові кільце залишається нерухомим. Це явище можна пояснити так. Причиною виникнення індукційного струму в одному випадкові є наближення магніту до кільця, а в другому – віддалення. Як показує дослід, магнітне поле індукційного струму протидіє як одному, так і другому рухові. Треба мати на увазі, що ефект досліду залежить від якості магніту.

2. Д ля проведення другого досліду в дросельну котушку вставляють ярмо від універсального трансформатора так, щоб його кінець виступав на 4-6 см. Щоб ярмо не рухалося, його в котушці заклинюють.

На ярмо накладають щільно до котушки алюмінієве кільце. При під’єднанні до котушки постійної напруги від ВС-4-12 кільце різко зсовується до кінця ярма, при включенні струму кільце повертається до котушки. Аналіз явища показує, що струм в котушці і індукційний струм в кільці в кожному випадкові направлені в протилежні сторони.
