1. Введение

В настоящее время в машиностроении все чаще и чаще применяются информационные технологии. Их применение становится все более актуальным за счет большой информационной насыщенности всех процедур конструирования и проектирования; возможности расширения информационной памяти; оперативности; возможности построения производственных процессов с ЧПУ, за счет чего повышается технологическая стабильность процесса; сокращения бумажной документации и оптимизации документооборота и др.

Основной задачей данного курсового проекта является приобретение базовых навыков по созданию и редактированию трехмерных моделей деталей в отечественной системе Компас 3D и созданию технологического процесса в такой системе, как САПР-ТП Вертикаль. В работе подробно описывается создание трехмерной модели на примере крышки превентора, разработанной в системе КОМПАС 3D V12.

2. Создание трехмерной модели крышки превентора в системе компас 3d v12 [1, 7]

Модель крышки превентора была создана при помощи российского пакета «Компас 3D» версия 12 базовой комплектации.

Включаем компьютер.

Двойным щелчком левой кнопки мыши открываем «Компас».

В появившемся окне (Рис.1.1) делаем один клик ЛКМ на значок

Рисунок 1.1. Стартовая страница «Компас»

В появившемся окне (рис.1.2) двойным нажатием ЛКМ выбираем значок

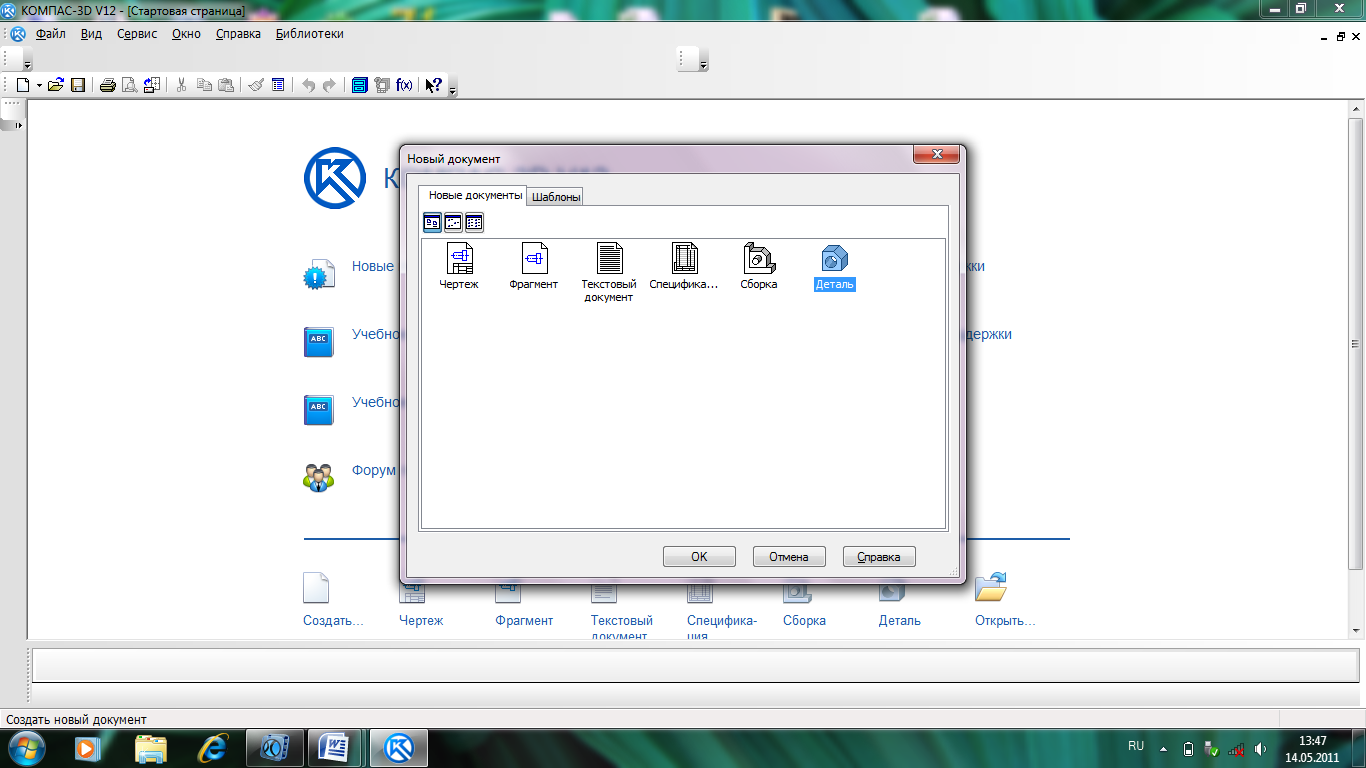

Рисунок 1.2. Создание нового документа

Появившееся окно (рис. 1.3) имеет следующие основные части:

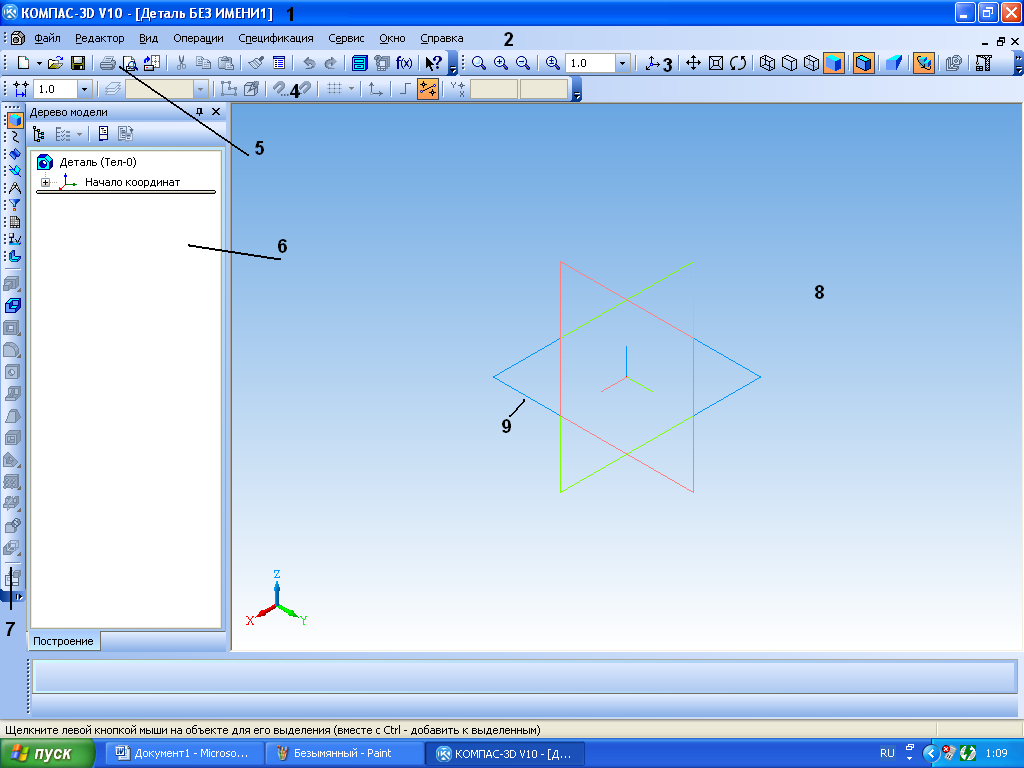

Рисунок 1.3. Окно новой модели

1 - Заголовок окна; 2 - Главное меню; 3 - Панель Вид; 4 – Панель «Текущее состояние»; 5 - Стандартная панель; 6 – Дерево модели; 7 - Компактная панель; 8 – Окно модели; 9 – Координатные плоскости.

Создание любой модели в «Компас» начинается с создания эскиза, на какой – либо плоскости и его дальнейшим изменением – выдавливанием или вращением вокруг некой оси.

Для выбора нужной плоскости необходимо проделать следующие действия:

Кликнув один раз ЛКМ Дереве модели раскроем «ветвь» Начало координат щелчком на значке слева от названия ветви, и укажем Плоскость XY. Далее кликнем ЛКМ на кнопку «эскиз» ~на панели Текущее состояние. Система перейдет в режим редактирования эскиза, Плоскость XY станет параллельной экрану:

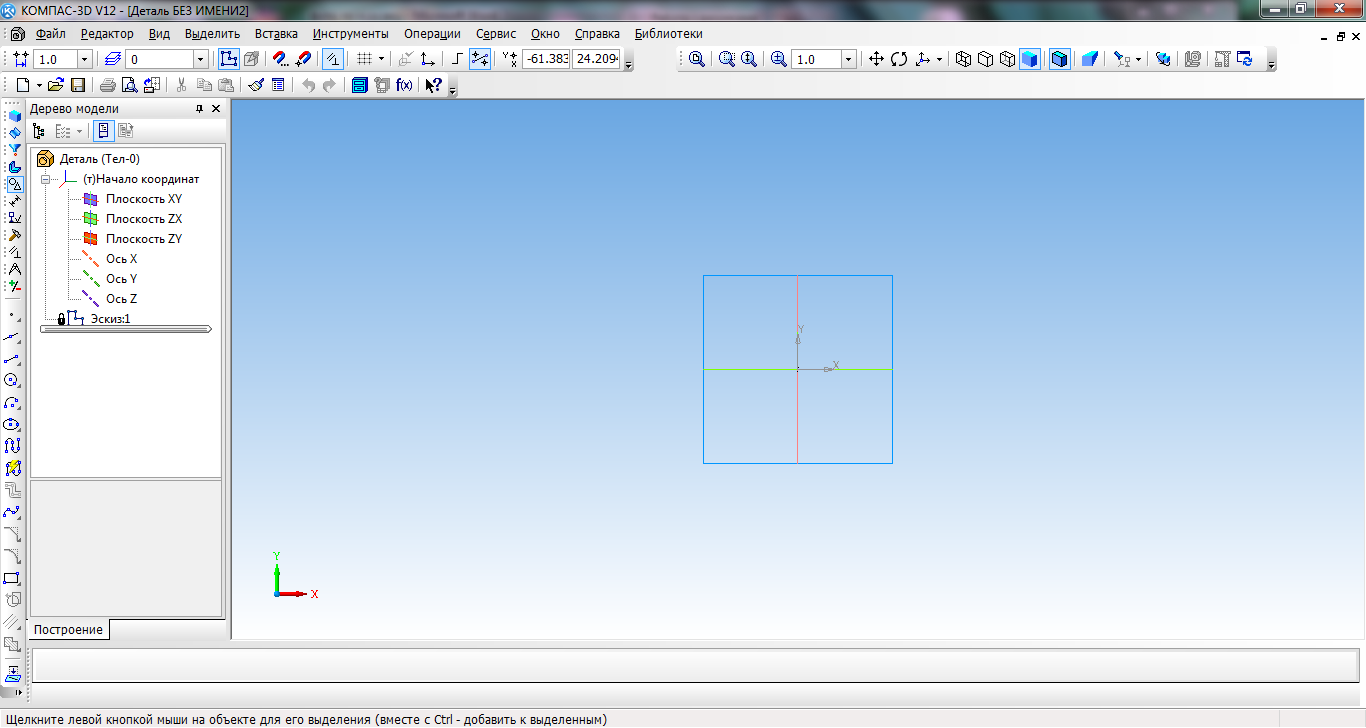

Рисунок 1.4. Эскиз на плоскости ХУ

Создаем эскиз профиля крышки. В этом эскизе содержится контур крышки. Сформировать заготовку крышки можно с помощью команды операция выдавливания. В параметрах устанавливаем режим «Прямое направление» и «На расстояние», после чего надо убедиться что в настройках отключен режим построения тонкой стенки. Присваиваем операции такой цвет и характеристику, чтобы сформированная заготовка максимально походила на металл.

Для создание фаски выбираем «Редактирование детали», затем «Фаска», выбираем две касающиеся друг друга плоскости, указываем нужные параметры и нажимаем «Создать». Получаем заготовку.

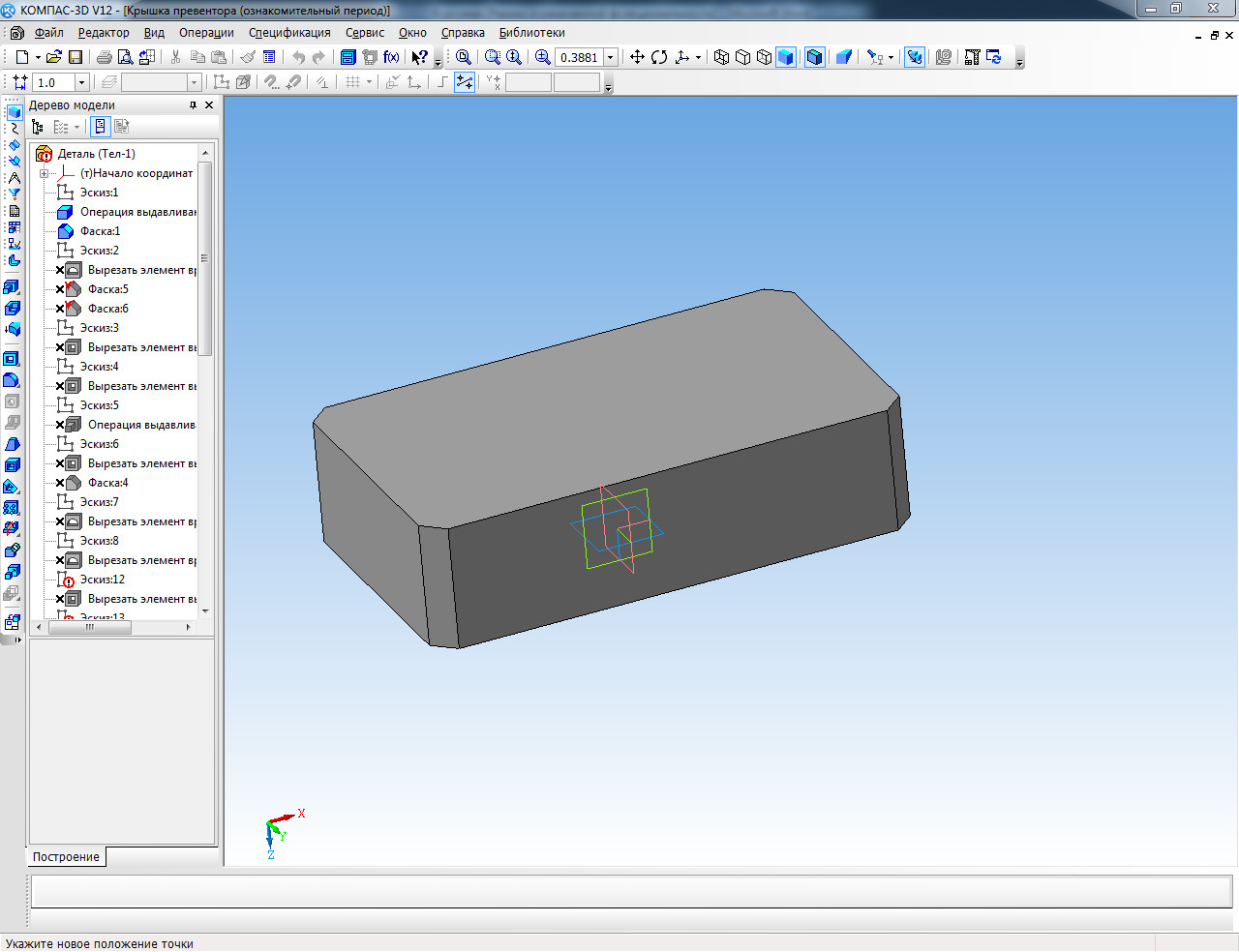

Рисунок 1.5. Заготовка крышки превентора

Главное отверстие создаем следующим образом: переходим на плоскость ZY, нажимаем «Эскиз», чертим контур половины сечения отверстия, а также его продольную ось. Сформировать заготовку вала можно с помощью команды «Вырезать элемент вращения». Устанавливаем способ построения «Сфероид», щелкнув на соответствующей кнопке панели свойств, после чего надо убедиться что в настройках отключен режим построения тонкой стенки. Получаем отверстие.

Рисунок 1.6. Пример построения сложных отверстий

Построим эскиз с двумя коническими отверстиями. Для этого строим две окружности и с помощью операции «Вырезать выдавливанием» задаем нужную глубину и угол. Выполнив команду получаем заготовку.

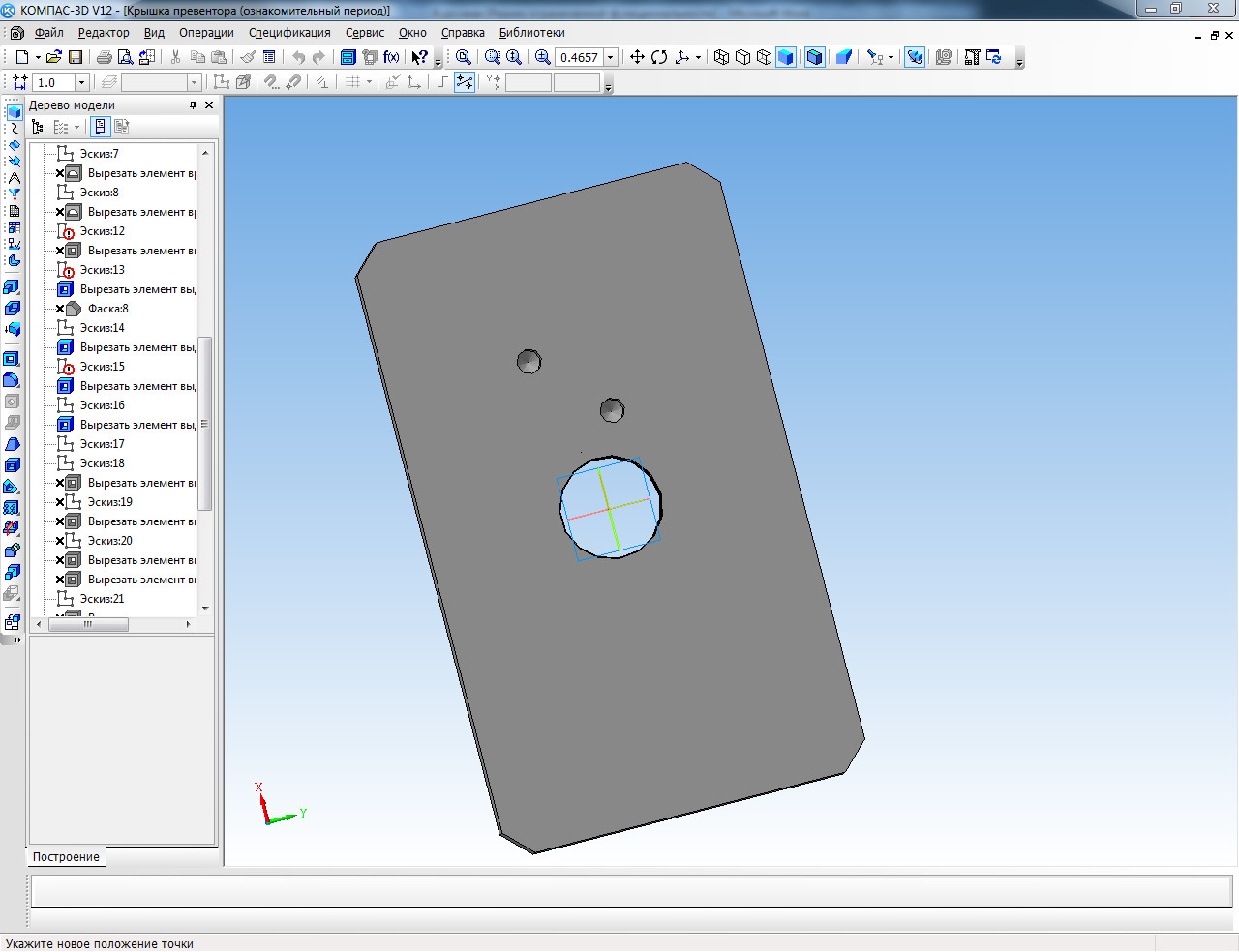

Рисунок 1.7. Пример построения конических отверстий

Построение простых отверстий можно осуществлять командой «Вырезать выдавливанием». Начертим на поверхности заготовки четыре окружности и сформируем отверстия. Получим:

Рисунок 1.8. Пример построения простых отверстий

Достроим остальные отверстия и получим деталь:

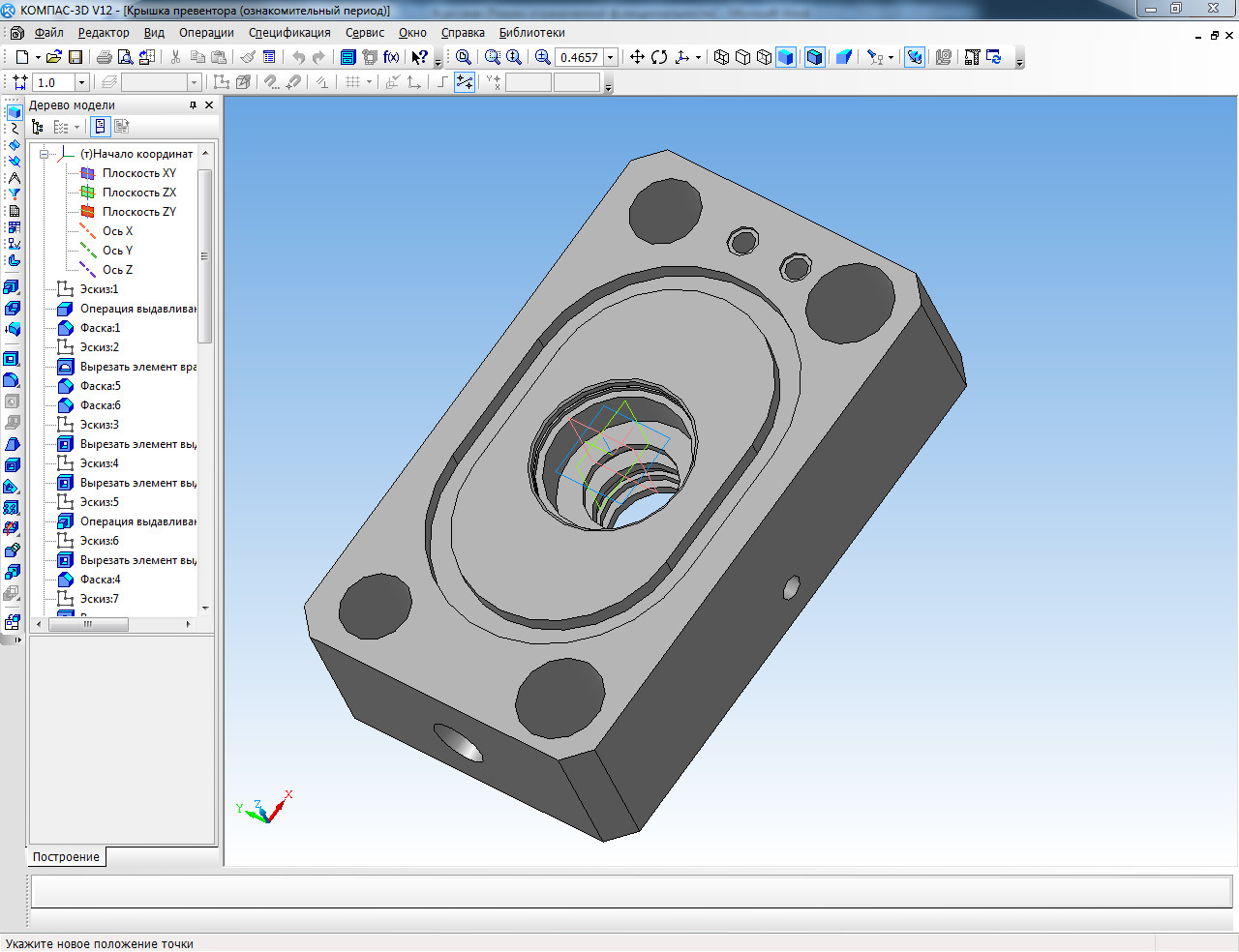

Рисунок 1.9. Полученная деталь «Вид 1»

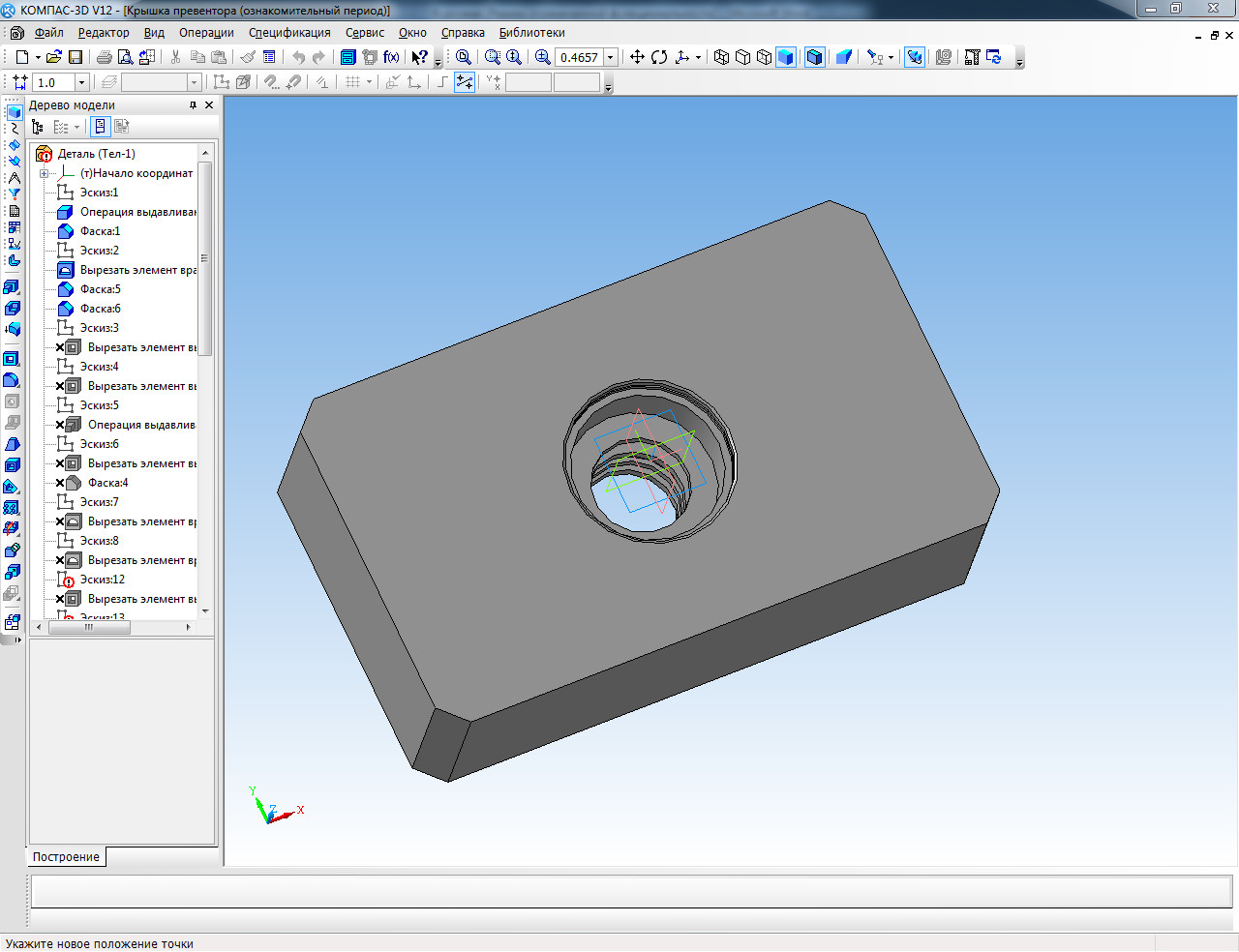

Рисунок 1.10. Полученная деталь «Вид 2»

Построение 3D модели детали крышки превентора закончено.
