3.3 Выбор монтажного крана
Монтажные краны выбирают в зависимости от габаритов зданий и сооружений; массы и размеров монтируемых элементов; условий строительства; наличия электроэнергии и др.
Выбор ведут в следующем порядке: определение типа монтажного крана: выбор крана по основным параметрам: обоснование выбора крана технико-экономические параметры.
Тип монтажного крана определяется в зависимости от габаритов здания: для малоэтажных зданий применяются самоходные стреловые краны.
Расчет самоходного стрелового крана
Выбираем минимальное требуемое расстояние от уровня стоянки до верха стрелы:
Нстртр = h0+ h3 + hэ + hс + hп
где, h0 -превышение опоры монтируемого элемента над уровнем стоянки крана;
h3 - запас по высоте, не менее 0,5м; hэ -высота элемента в монтируемом положении; hс - высота строповки; hп - высота полиспаста.
Нстртр = 7.5+ 0,5 + 0,22 +4,5 +1 = 13.72м
Наименьший вылет стрелы определяют аналитическим или графическим способом. Аналитический расчет ведут по формуле :
ℓстртр =(е+с+d) (Нстртр -hш) /( hс +hп)+а,
где е-половина толщины стрелы на уровне верха монтируемого элемент, м; с- минимальный зазор между стрелой и монтируемого элемента;
d- расстояние от центра тяжести до приближенного к стреле крана элемента, м;
hш -расстояние от уровня стоянки крана до оси поворота стрелы 1,5м.
ℓстртр = (0,5 +1+7,2) (13.72-1,5)/ (4,5+1)+1,5= 20.82м
Тогда необходимая наименьшая длина стрелы:
Техническая характеристика крана и такелажных приспособлений
Монтируемый элемент |
Масса элемента (т) |
Характеристика захватного механизма |
Требуемые параметры крана |
Марка крана |
||||
Масса строп, кг |
Высота строп, м |
Грузо- подьемность |
Высота подъема крюка, м |
Вылет стрелы, м |
||||
Плита покрытия ПП 60.18.22 |
4,0 |
0,25 |
4,5 |
50т |
10 |
50 |
Terex |
Принимаем кран Марки Terex с вылетом стрелы 50 м.
Типовая технологическая карта (ттк)
НА МОНТАЖ ПЛИТ ПОКРЫТИЯ
1. Область применения
Типовая технологическая карта разработана на монтаж плит покрытия.
Укладка панелей перекрытий
Панели перекрытий укладывают после установки и постоянного
закрепления всех стеновых элементов на захватке и загрузки на монтируемый
этаж необходимых деталей и конструкций для достроечных работ. К месту
укладки панели подают в горизонтальном положении (рис.1.1). Если панели
перекрытий на строительную площадку привозят в вертикальном или
наклонном положении, то для их перевода в горизонтальное положение
применяют грузозахватные приспособления с автоматическим кантователем
или стационарные рамные кантователи.
Рис.1.1. Строповка панели перекрытия:
1 - универсальная траверса; 2 -чалочная ветвь с уравнительным канатом; 3 -инвентарные петли-захваты; 4- петля; 5 - коромысло-захват
В месте укладки панели перекрытия очищают опорную поверхность стен и перегородок, укладывают раствор по всему контуру опорных поверхностей и расстилают его ровным слоем. Находясь на соседней, ранее уложенной панели, монтажники принимают подаваемую краном панель, ориентируя ее над местом укладки. Панель плавно укладывается на постель из раствора. При натянутых стропах панель рихтуют, проверяют уровнем горизонтальность поверхности и положение панели по высоте. Для обеспечения проектного размера опорной площади панелей рекомендуется перед укладкой каждой панели перекрытия подгибать монтажные петли наружных и внутренних стеновых панелей. Это позволит каждую панель перекрытия по всему контуру укладывать на проектную ширину опоры рис. (1.2).

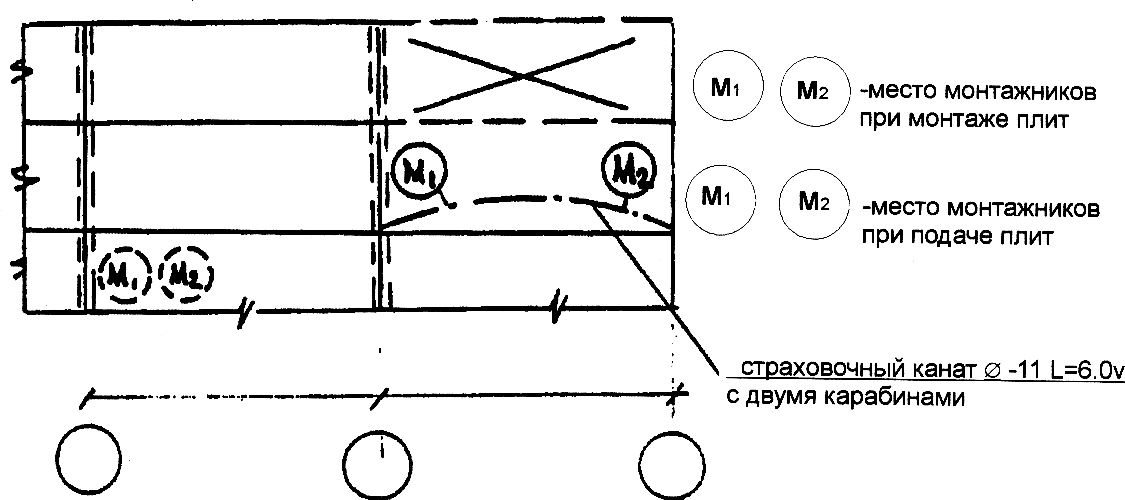

Рис.1.2. Организация рабочего места монтажника при монтаже плит перекрытия (покрытия) панели перекрытия
Панели перекрытий, имеющие с одной стороны вместо подъемных петель конусообразные технологические отверстия, стропят за предварительно установленные в эти отверстия инвентарные петли-захваты (рис. 9.39). Инвентарная петля-захват предназначена для временного закрепления монтажных приспособлений в местах, где отсутствуют подъемные петли (на некоторых панелях внутренних стен и плитах перекрытий). Она представляет собой струбцину, к которой приварена специальная петля. Установку инвентарного захвата на панели производят при помощи зажимного винта.
После окончательной выверки и при отсутствии отклонений уложенной панели! осуществляют ее расстроповку. Инвентарные петли-захваты вынимают из конусообразных отверстий после отцепки крюков.
Рис.1.3. Инвентарная петля-захват:
1 - петля; 2- струбцина; 3- зажимной винт
