16. Последовательное определение длин трубных деталей: строительная, монтажная и заготовительная длины.

Для того чтобы на заводе ЗМЗ изготовить узлы систем ТГСВ необходимо рассчитать по формулам заготовительные длины трубных деталей. Прежде чем начать расчет по формулам на аксанометрической схеме или на эскизах узлов проставляем строительные длинны будующей системы ТГСВ. Затем по строительной длине определяем монтажную длину, а затем определяем заготовительную длину трубной детали. По заготовительной длине изготавливаются прямые и гнутые трубные детали.

Стр-ная длина (L_стр, м или l_стр, мм) – длина участка трубопровода между осями навернутых фасонных частей, либо между центрами тройников и крестовин на магистр. трубопроводе, между центрами ответвлений на трубопроводе, между центрами крестовин и тройников на стояках, между центрами фасонных частей и арматуры, или расстояния от центра фасонных частей и арматуры до точки пересечения осевых линий гнутых деталей, или от оси нагревательного прибора до оси стояка, или от оси стояка до радиаторной пробки или ребристой трубы. Монтажная длина (L_м, м или l_м, мм) – это длина трубопровода или трубной заготовки без расстояния зазора в навернутых на нее фасонных частях. Зазор навернутых фасонных частей называется скидом и обозначается X. L_м=L_стр+X, м.Заготовительная длина (L_заг, м или l_заг, мм) – это размер трубной детали в спрямленном виде. Общая фор-ла:Lзаг=Lм+y·H-·B±X, м, где у – коэфф., характеризующий конф. и угол гнутья, Н – вылет гнутья, м, - коэффициент, характеризующий остаточную деформацию гнутья,B (обозначается также R) – радиус гнутья, мX – скид или припуск на фасонные части (припуск принимается в сварном стакане), м

17. Унификация заготовительного производства. Стандартные, типовые и нестандартные детали санитарно-технических систем. Условное обозначение этих деталей

Понятие унификация означает сведение чего-либо к единой форме или норме. Например, применение стандартных и типовых узлов обвязки отопительных приборов, т.е. использование унифицированных узлов этажестояков. Для применения в монтажном проектировании унифицированных узлов создаются специальные каталоги, в которых приведены конструктивные элементы этих узлов, и в таблице рассчитаны значения заготовительных длин трубных деталей.

Для систем вентиляции типовые детали, таблицы к ним с размерами приведены в каталогах ВСН (ведомостные строительные нормы). Для унификации конструкции узлов технологических трубопроводов применена схема разделения узлов на три вида конструкции:*Г-образная, осуществляющая поворот линии трубопровода,*Т-образная, осуществляющая ответвление линии трубопровода,*прямой узел, состоит из прямых деталей трубы и соединяет между собой участки Т- и Г-образной конфигурации.При изготовлении унифицированных узлов, монтажных заготовок, блоков и агрегатов, к ним предъявляются требования, регламентирующие их массу в зависимости от средств механизации. К ним предъявляются следующие требования:*мобильность,*универсальность,*устойчивость,*большая грузоподъемность.

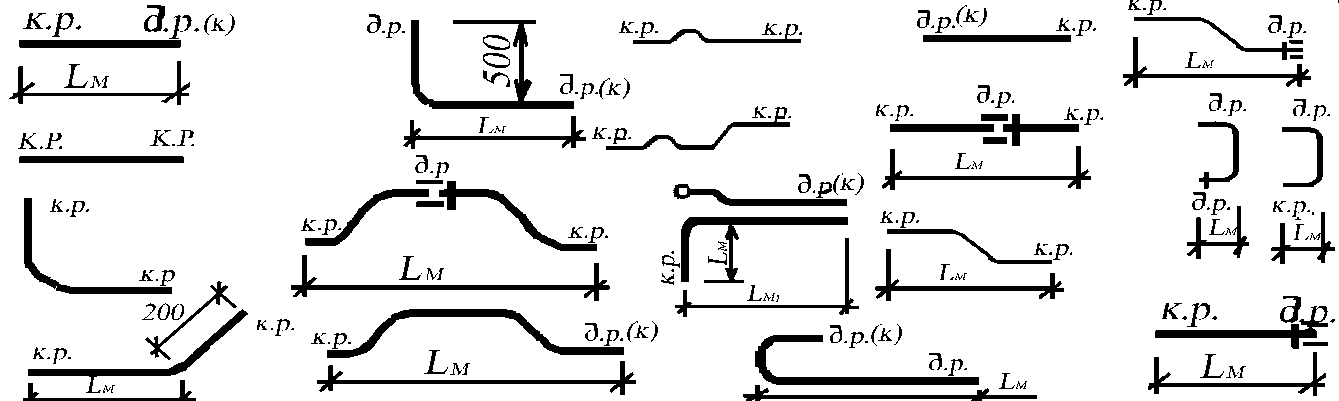

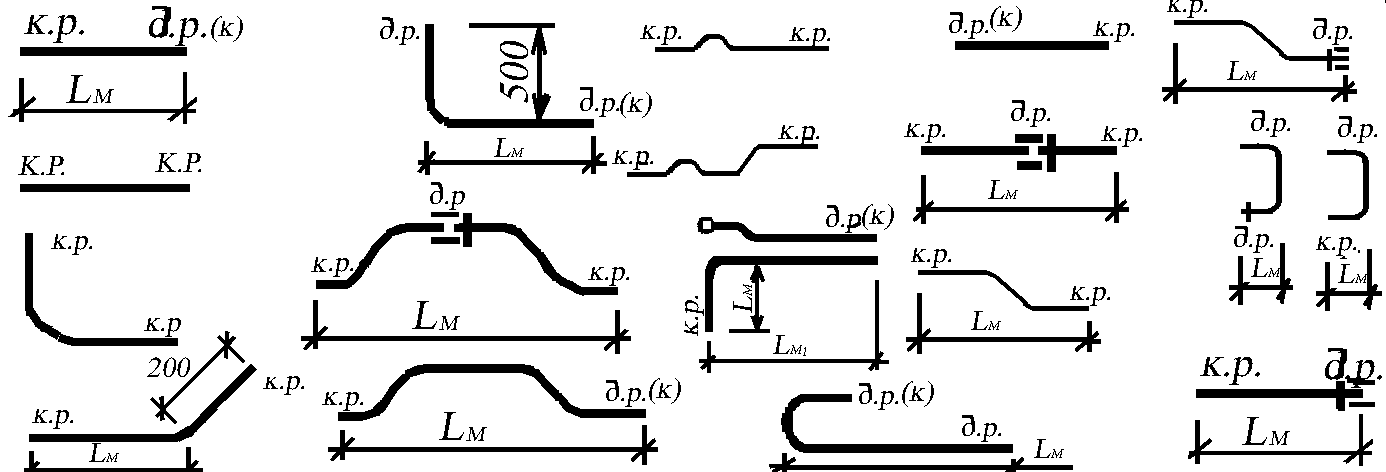

Стандартными называются детали, изготовленные из трубной заготовки и имеющая постоянные размеры и конфигурацию. Используют следующие стандартные детали:сгон, утка, сцепка, скоба, опуск, калач, подводка, бочонок.

Типовая деталь – деталь, которая имеет постоянную конфигурацию, но размеры ее меняются в зависимости от места и условия применения. К ним относятся подводки: прямая и подводка на перпендикулярной стене, калач длинный, утка, сцепка.

Нестандартная деталь – деталь, которая отличается размерами и конфигурацией от стандартной и выполняется по специальным чертежам.
