15.Конфигурации по умолчанию
Сигнал |
Тип аналогового входа |
Описание |
B1 |
аналоговый вход 1 |
Датчик давления нагнетания |
B2 |
аналоговый вход 2 |
Датчик температуры окружающего воздуха |
B3 |
аналоговый вход 3 |
Датчик температуры наружного воздуха |
B4 |
аналоговый вход 4 |
Датчик давления всасывания |
Сигнал |
Тип аналогового входа |
Описание |
Y |
Аналоговый выход PWM |
Инвертор вентилятора |
Сигнал |
Тип аналогового входа |
Описание |
ID1 |
N.C. цифровой вход №. 1 |
Тепловая перегрузка компрессора 1 |
ID2 |
N.C. цифровой вход №. 2 |
Тепловая перегрузка компрессора 2 |
ID3 |
N.C. цифровой вход №. 3 |
Тепловая перегрузка вентилятора 1 |
ID4 |
N.C. цифровой вход №. 4 |
Тепловая перегрузка вентилятора 2 |
ID5 |
N.C. цифровой вход №. 5 |
Общий переключатель высокого давления |
Сигнал |
Тип цифрового входа |
Описание |
NO1 |
нормально разомкнутый контакт, реле №1 |
Компрессор 1 |
NO2 |
нормально разомкнутый контакт, реле №2 |
Компрессор 2 |
NO3 |
нормально разомкнутый контакт, реле №3 |
Вентилятор 1 |
NO4 |
нормально разомкнутый контакт, реле №4 |
Вентилятор 2 |
NO5 |
нормально разомкнутый контакт, реле №5 |
Типовой аварийный сигнал |
|
|
|
16.Глоссарий
Analogue value (Аналоговое значение): целое число со знаком минус и десятичной запятой.
Buffer (буфер) (памяти): память платы, используемая для сохранения значений по умолчанию, выбранных CAREL для всех параметров. Постоянная память сохраняет значения даже при отключении электропитания.
Buzzer (зуммер): зуммер, установленный на внешних клеммах; звуковой сигнал раздается в случае аварийных сигналов или в случае превышения пределов, установленных для параметров. Встроенные клеммы не имеют зуммера.
Digital value (цифровое значение): значение только с двумя состояниями.
Differential (перепад): определяет перепад давления (или температуры) от соответствующего заданного значения.
Discharge (нагнетание): давление или температура, измеряемые на выходе компрессора. Это аналоговое значение.
HP : Высокое давление
Integer value: целое значение без десятичного знака.
LP : низкое давление
Proportional band (зона пропорционального регулирования): определяет зону температуры (или давления) в несколько градусов, начиная от заданного значения, в пределах которых система управляет устройствами регулирования.
Range (диапазон): диапазон значений, доступных для параметра.
Step (ступень, шаг): определяет зону пропорциональной зоны регулирования (давления или температуры), в пределах которой устройство включено, а также одновременно определяет значения включения и выключения.
Set point (заданное значение): определяет удовлетворяемое значение давления (или температуры); система активирует и деактивирует устройства таким образом, что измеряемое значение достигает заданного значения.
Всасывание: давление или температура, измеряемые на входе компрессора. Это аналоговое значение.
Upload (загрузка): операция, используемая для копирования прикладного программного обеспечения с компьютера или с программируемой клавиши на μRack.
Контроллер группы компрессоров, примеры прикладных схем
Агрегат из 4 компрессоров с регулятором скорости вентилятора
Подписи к схеме: 1) ext. temp. probe – датчик наружной температуры; 2) amb. temp. probe – датчик температуры окружающей среды; 3) alarm – аварийный сигнал; 4) multifunction D.I. - многофункциональный цифровой вход; 5) suction pressure probe – датчик давления всасывания; 6) discharge pressure probe – датчик давления нагнетания; 7) GND – заземление; 8) To program key - к клавише программирования; 9) to serial link – к последовательному каналу

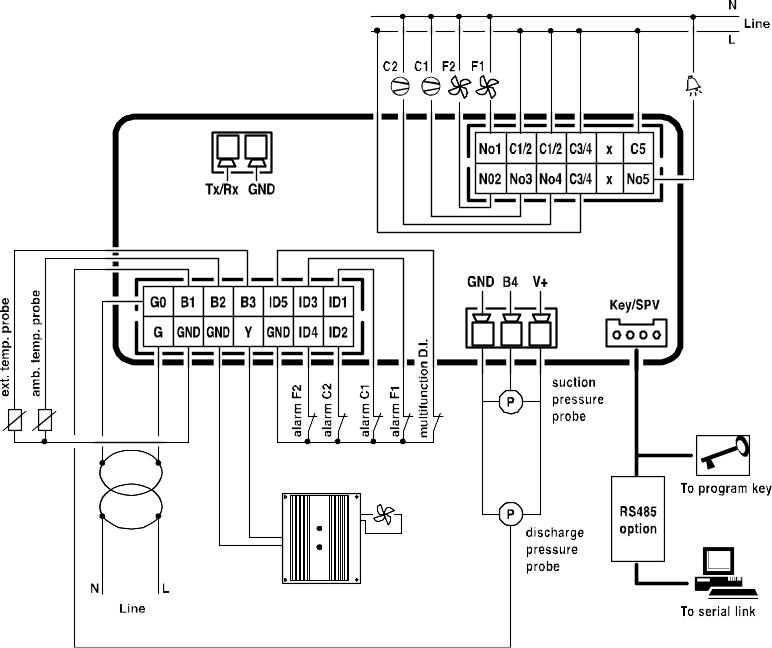

Агрегат из 2 компрессоров + 2 вентилятора конденсаторов
Подписи к схеме: 1) ext. temp. probe – датчик наружной температуры; 2) amb. temp. probe – датчик температуры окружающей среды; 3) alarm – аварийный сигнал; 4) multifunction D.I. - многофункциональный цифровой вход; 5) suction pressure probe – датчик давления всасывания; 6) discharge pressure probe – датчик давления нагнетания; 7) GND – заземление; 8) To program key - к клавише программирования; 9) to serial link – к последовательному каналу
Агрегат из 3 компрессоров с 2 ступенями вентиляторов и регулятором скорости (без выхода аварийного реле)
Подписи к схеме: 1) ext. temp. probe – датчик наружной температуры; 2) amb. temp. probe – датчик температуры окружающей среды; 3) alarm – аварийный сигнал; 4) multifunction D.I. - многофункциональный цифровой вход; 5) suction pressure probe – датчик давления всасывания; 6) discharge pressure probe – датчик давления нагнетания; 7) GND – заземление; 8) To program key - к клавише программирования; 9) to serial link – к последовательному каналу
Агрегат из 2 компрессоров + 3 вентилятора конденсаторов
Подписи к схеме: 1) ext. temp. probe – датчик наружной температуры; 2) amb. temp. probe – датчик температуры окружающей среды; 3) alarm – аварийный сигнал; 4) multifunction D.I. - многофункциональный цифровой вход; 5) suction pressure probe – датчик давления всасывания; 6) discharge pressure probe – датчик давления нагнетания; 7) GND – заземление; 8) To program key - к клавише программирования; 9) to serial link – к последовательному каналу
