4.3 Датчик рівня

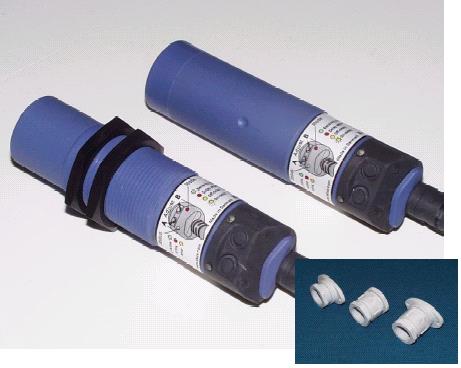

Рисунок 4.3.1 - Ємнісний датчик рівня серії DOL 40R (Данія)
Використання
Ємнісний|місткість| датчик DOL| 40 R розроблений для спільного|загального| контролю рівня наявності зерна і інших сипких матеріалів .
Типове використання
Ємнісні|місткість| датчики зазвичай|звично| використовується як індикатори відсутності і заповнення рівня в цистернах, силосах і бункерах. Потужне|могутнє| інтегроване реле безпосередньо|прямо| може контролювати безліч функцій. Датчики серії DOL| 40 R є|наявний| також у версіях ATEX| і схвалені для застосування|вживання| в навколишньому середовищі з|із| небезпекою вибуху пилу.
Серія DOL| 40R|
Серія DOL| 40 R ємнісних|місткість| датчиків від фірми|фірма-виготовлювача| SKOV| забезпечує високу функціональність і легкість в управлінні . Серія включає три моделі з|із| різними функціями .
Мульти-функція
За
допомогою нової мікропроцесорної
техніки всі функції були збережені в
одному датчику – DOL|
45R|,
DOL|
43R|
і DOL|
41R|
.
Чутливість і тривалість затримки часу регулюються двома перемикачами. Коли перемикачі активуються, світлодіоди подають сигнал. Звичайно, всі налаштування можна пізніше знову легко змінити|зраджувати|.
Спеціальні функції
Датчик оснащений багатьма|низкою| спеціальними функціями, які збільшують можливості|спроможності| його використання:
Перенастроювання датчика на заводське налаштування
Прочитування настроєної|налагодженого| затримки
Відключення затримки
Включення|приєднання|/виключення кольору|цвіту| в світлодіодах
Техніка
Серія DOL| 40 R має вбудоване потужне|могутнє| реле 10 A з|із| функцією перемикання. Є|наявний| датчики в двох варіантах з|із| наступним|слідуючим| діапазоном напруги|напруження| :
10-30V~/= 90 - 250 V ~
Рисунок 4.3.2 - Ємнісний датчик рівня серії DOL 40R (Данія) (монтажна схема)
Надійність. Використання електронних перемикачів в порівнянні з механічними забезпечує унікальну надійність, особливо завдяки тому, що електроніка повністю|цілком| поміщена|ув'язнена| в капсулу із|із| спеціального пластика, який забезпечує максимальний захист від вологості|вогкості| і інших дій зовнішнього середовища|середовища| в суворих умовах .
Датчик схвалений CE| і C - UL| і має високу несприйнятність до шуму електричних засобів|коштів| комунікації (тобто мобільний телефон) і до тимчасового шуму (тобто двигуна і контакторів). Це робить|чинить| датчик дуже надійним. У версії ATEX| датчик може спокійно використовуватися в категорії 1 зоні 20 навколишнього середовища.
DOL| 40 R легко вмонтовується|монтує| в пластиковому ущільненні, який також є|наявний| у вигляді фланцевого рішення|вирішення| для полегшення зовнішнього монтажу. Також датчики ставляться з|із| різьбленням, яке забезпечує декілька опцій монтажу.
Серія
DOL|
40 R також включає датчик DOL|
45 R - T . Ця модель спеціально розроблена
для визначення подачі матеріалу в
трубний конвеєр, тобто система сухої
подачі.
Технічні дані:
Напруга|напруження| живлення|харчування|: 10 - 30 V AC| / DC| і 90 - 250 V AC|
Частота : 50 - 60 Hz|
Споживання|вжиток| 2 VA|
Максимальна напруга|напруження| вих|. реле: 250 V AC|
Максимальна потужність вих|. реле:
A| при cos| = 1 2 A при cos| = 0.8 0.35 A при cos| = 0.4
Безпека: Перемикачі реле і напруга|напруження| живлення|харчування| гальванічно розділені Напруга випробування 4 kV| AC|
Відстань активації: Регулюється від 0 до15| мм залежно від матеріалу.
Затримка: Регулюється від 0 до 240 хв. Заводське налаштування 30 сек.
Клас захисту: IP 67
Температура навколишнього середовища, робота: -20 ° C до +70 ° C / -4 ° F до +158 ° F
Температура навколишнього середовища, зберігання: -30 ° C до +85 " C / -22 ° F до +185°| F
Довжина : 110мм|
Діаметр: 30мм|
Кабель: 5 - жив х 0.75 мм 2, Довжина 1500 мм, Діаметр 9.1мм
Вага, включаючи кабель: 290 г
