7 ) Емкость в цепи синусоидального напряжения

Если к конденсатору емкостью C подключить синусоидальное напряжение, то в цепи протекает синусоидальный ток

      Из анализа выражений 6.13 следует, что ток опережает напряжение по фазе на 90^.  Выражение (6.13) в комплексной форме записи имеет вид    где   - емкостное сопротивление, фиктивная расчетная величина, имеющая размерность сопротивления.Если комплексное сопротивление индуктивности положительно , то комплексное сопротивление емкости отрицательно

       На рис. 6.7 изображена векторная диаграмма цепи с емкостью.         Вектор тока опережает вектор напряжения на 90^o.

8) Резонанс токов

Резонанс токов. Резонанс токов может возникнуть при параллельном соединении индуктивности и емкости (рис. 198, а). В идеальном случае, когда в параллельных ветвях отсутствует активное сопротивление (R1=R2 = 0), условием резонанса токов является равенство реактивных сопротивлений ветвей, содержащих индуктивность и емкость.. Так как в рассматриваемом случае активная проводимость = 0, ток в неразветвленной части цепи при резонансе I= 0. Значения токов в ветвях I1 и I2 будут равны (рис. 198,б), но токи будут сдвинуты по фазе на 180° (ток IL в индуктивности отстает по фазе от напряжения U на 90°, а ток в емкости I с опережает напряжение U на 90°). Следовательно, такой резонансный контур представляет собой для тока I бесконечно большое сопротивление и электрическая энергия в контур от источника не поступает. В то же время внутри контура протекают токи IL и Iс, т. е. имеет место процесс непрерывного обмена энергией внутри контура. Эта энергия переходит из индуктивности в емкость и обратно.

Изменяя значения емкости С или индуктивности L, можно изменять частоту колебаний электрической энергии и тока в контуре, т. е. осуществлять настройку контура на требуемую частоту. Если бы в ветвях, в которых включены индуктивность и емкость, не было активного сопротивления, этот процесс колебания энергии продолжался бы бесконечно долго, т. е. в контуре возникли бы незатухающие колебания энергии и токов IL и Iс. Однако реальные катушки индуктивности и конденсаторы всегда поглощают электрическую энергию (из-за наличия в катушках активного сопротивления проводов и возникновения

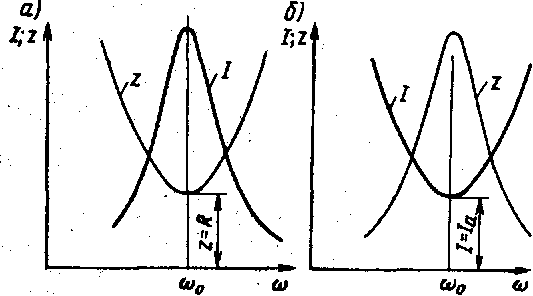

Рис. 197. Зависимость тока I и полного сопротивления Z от ? для последовательной (а) и параллельной (б) цепей переменного тока

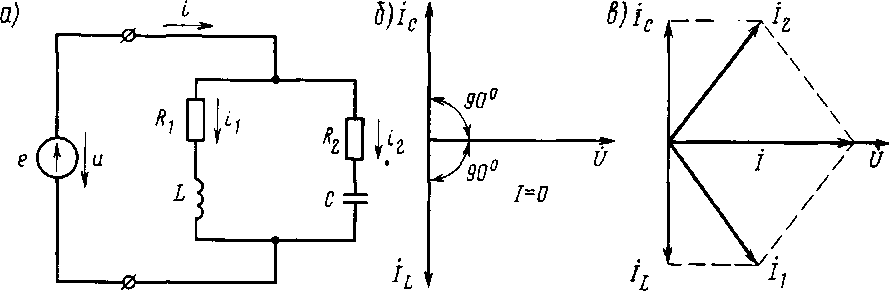

Рис. 198. Электрическая схема (а) и векторные диаграммы (б и в) при резонансе токов

в конденсаторах токов смещения, нагревающих диэлектрик), поэтому в реальный контур при резонансе токов поступает от источника некоторая электрическая энергия и по неразветвленной части цепи протекает некоторый ток I.

Условием резонанса в реальном резонансном контуре, содержащем активные сопротивления R1 и R2, будет равенство реактивных проводимостей BL = BC ветвей, в которые включены индуктивность и емкость.

Из рис. 198, в следует, что ток I в неразветвленной части цепи совпадает по фазе с напряжением U, так как реактивные токи 1L и Iс равны, но противоположны по фазе, вследствие чего их векторная сумма равна нулю.

Если в рассматриваемой параллельной цепи изменять частоту ?о источника переменного тока, то полное сопротивление цепи начинает увеличиваться, достигает наибольшего значения при резонансе, а затем уменьшается (см. рис. 197,б). В соответствии с этим ток I начинает уменьшаться, достигает наименьшего значения Imin = Ia при резонансе, а затем увеличивается.

В реальных колебательных контурах, содержащих активное сопротивление, каждое колебание тока сопровождается потерями энергии. В результате сообщенная контуру энергия довольно быстро расходуется и колебания тока постепенно затухают. Для получения незатухающих колебаний необходимо все время пополнять потери энергии в активном сопротивлении, т. е. такой контур должен быть подключен к источнику переменного тока соответствующей частоты.

Явления резонанса напряжения и тока и колебательный контур получили весьма широкое применение в радиотехнике и высокочастотных установках. При помощи колебательных контуров мы получаем токи высокой частоты в различных радиоустройствах и высокочастотных генераторах. Колебательный контур — важнейший элемент любого радиоприемника. Он обеспечивает его избирательность, т. е. способность выделять из радиосигналов с различной длиной волны (т. е. с различной частотой), посланных различными радиостанциями, сигналы определенной радиостанции.

9 Устройство трехфазного генератора

Рассмотрим устройство трехфазного генератора переменного тока.  В пазах статора расположены три фазных обмотки (они условно представлены единственными витками).  Начала и концы обмоток трехфазного генератора принято обозначать буквами  и  .  Первыми буквами латинского алфавита обозначают начала обмоток,  последними - концы.  Началом обмотки называют  зажим,  через  который ток поступает во внешнюю цепь при положительных его значениях.

Ротор генератора выполняется в виде вращающегося постоянного магнита или электромагнита,  питаемого через скользящие контакты постоянным током.

     При вращении ротора с помощью двигателя в обмотках статора возникают периодически изменяющиеся ЭДС, частота которых одинакова, но фазы в любой момент времени различны,  так как различны положения обмоток в магнитном поле. ЭДС в неподвижных витках обмоток статора индуктируются в результате пересечения этих витков магнитным полем вращающегося  ротора. Обмотки  фаз  генератора совершенно одинаковы и расположены симметрично по поверхности статора,  поэтому ЭДС имеют одинаковые  амплитудные значения,  но сдвинутые друг относительно друга по фазе на угол 120 . Такую систему ЭДС называют системой прямой последовательности. Если изменить направление вращения ротора генератора на противоположное, то последовательность чередования фаз будет обратной. У генераторов роторы всегда вращаются в одном направлении, вследствие чего последовательность чередования фаз никогда не изменяется. От последовательности чередования фаз зависит направление вращения трехфазных синхронных и асинхронных двигателей. Достаточно поменять местами две любые фазы двигателя, как возникает обратная последовательность чередования фаз и, следовательно, противоположное направление вращения двигателя.

10) Измерение мощностей

Измерение активной мощности в трехфазных цепях производят с помощью трех, двух или одного ваттметров, используя различные схемы их включения. Схема включения ваттметров для измерения активной мощности определяется схемой сети (трех- или четырехпроводная), схемой соединения фаз приемника (звезда или треугольник), характером нагрузки (симметричная или несимметричная), доступностью нейтральной точки.

При несимметричной нагрузке в четырехпроводной цепи активную мощность измеряют тремя ваттметрами (рис. 3.18), каждый из которых измеряет мощность одной фазы – фазную мощность.

Рис. 3.18

Активная мощность приемника определяют по сумме показаний трех ваттметров

P = P₁ + P₂ + P₃,

где P₁ = U_A I_A cosφ_A; P₂ = U_B I_B cosφ_B; P₃ = U_C I_C cosφ_C.

Измерение мощности тремя ваттметрами возможно при любых условиях.

Измерение активной мощности двумя ваттметрами

В трехпроводных трехфазных цепях при симметричной и несимметричной нагрузках и любом способе соединения приемников широко распространена схема измерения активной мощности приемника двумя ваттметрами (рис. 3.21). Показания двух ваттметров при определенной схеме их включения позволяют определить активную мощность трехфазного приемника, включенного в цепь с симметричным напряжением источника питания.

На рис. 3.21 показана одна из возможных схем включения ваттметров: здесь токовые катушки включены в линейные провода с токами I_A и I_B, а катушки напряжения – соответственно на линейные напряжения U_AC и U_BC.

Рис. 3.21

При симметричной нагрузке

I_A = I_B = I_Л, U_AC = U_BC = U_Л.

11) Анализ соединения потребителей в звезду.

При соединение фаз обмотки генератора (или трансформатора) звездой их концы X, Y и Z соединяют в одну общую точку N, называемую нейтральной точкой (или нейтралью) (рис. 3.6). Концы фаз приемников (Z_a, Z_b, Z_c) также соединяют в одну точку n. Такое соединение называется соединение звезда.

Рис. 3.6

Провода A−a, B−b и C−c, соединяющие начала фаз генератора и приемника, называются линейными, провод N−n, соединяющий точкуN генератора с точкой n приемника, – нейтральным.

Трехфазная цепь с нейтральным проводом будет четырехпроводной, без нейтрального провода – трехпроводной.

В трехфазных цепях различают фазные и линейные напряжения. Фазное напряжение U_Ф – напряжение между началом и концом фазы или между линейным проводом и нейтралью (U_A, U_B, U_C у источника; U_a, U_b, U_c у приемника). Если сопротивлением проводов можно пренебречь, то фазное напряжение в приемнике считают таким же, как и в источнике. (U_A=U_a, U_B=U_b, U_C=U_c). За условно положительные направления фазных напряжений принимают направления от начала к концу фаз.

Линейное напряжение (U_Л) – напряжение между линейными проводами или между одноименными выводами разных фаз (U_AB, U_BC, U_CA). Условно положительные направления линейных напряжений приняты от точек, соответствующих первому индексу, к точкам соответствующим второму индексу (рис. 3.6).

По аналогии с фазными и линейными напряжениями различают также фазные и линейные токи:

• Фазные (I_Ф) – это токи в фазах генератора и приемников.

• Линейные (I_Л) – токи в линейных проводах.

При соединении в звезду фазные и линейные токи равныI_Ф=I_Л.

Ток, протекающий в нейтральном проводе, обозначают I_N.

12) Соединение потребителей в треугольник.

При соединении источника питания треугольником (рис. 3.12) конец X одной фазы соединяется с началом В второй фазы, конец Y второй фазы – с началом С третьей фазы, конец третьей фазы Z – c началом первой фазы А. Начала А, В и С фаз подключаются с помощью трех проводов к приемникам.

Рис. 3.12

Соединение фаз источника в замкнутый треугольник возможно при симметричной системе ЭДС, так какĖ_A + Ė_B + Ė_C = 0.

Если соединение обмоток треугольником выполнено неправильно, т.е. в одну точку соединены концы или начала двух фаз, то суммарная ЭДС в контуре треугольника отличается от нуля и по обмоткам протекает большой ток. Это аварийный режим для источников питания, и поэтому недопустим.

Напряжение между концом и началом фазы при соединении треугольником – это напряжение между линейными проводами. Поэтому при соединении треугольником линейное напряжение равно фазному напряжению.U_Л = U_Ф.

Пренебрегая сопротивлением линейных проводов, линейные напряжения потребителя можно приравнять линейным напряжениям источника питания: U_ab = U_AB, U_bc = U_BC, U_ca = U_CA. По фазам Z_ab, Z_bc, Z_ca приемника протекают фазные токи İ_ab, İ_bc и İ_ca. Условное положительное направление фазных напряжений Ú_ab, Ú_bc и Ú_ca совпадает с положительным направлением фазных токов. Условное положительное направление линейных токов İ_A, İ_B и İ_C принято от источников питания к приемнику.

В отличие от соединения звездой при соединении треугольником фазные токи не равны линейным. Токи в фазах приемника определяются по формулам

İ_ab = Ú_ab / Z_ab; İ_bc = Ú_bc / Z_bc; İ_ca = Ú_ca / Z_ca.

Линейные токи можно определить по фазным, составив уравнения по первому закону Кирхгофа для узлов a, b и c

İ_A = İ_ab - İ_ca; İ_B = İ_bc - İ_ab; İ_C = İ_ca - İ_bc.

Сложив левые и правые части системы уравнений, получимİ_A + İ_B + İ_C = 0,

т.е. сумма комплексов линейных токов равна нулю как при симметричной, так и при несимметричной нагрузке.

13) Назначение и принцип действия трансформатора

Назначение трансформатора. Трансформатором называется статический электромагнитный аппарат, преобразующий переменный ток одного напряжения в переменный ток другого напряжения той же частоты.

Трансформаторы позволяют значительно повысить напряжение, вырабатываемое источниками переменного тока, установленными на электрических станциях, и осуществить передачу электроэнергии на дальние расстояния при высоких напряжениях (110, 220, 500, 750 и 1150 кВ). Благодаря этому сильно уменьшаются потери энергии в проводах и обеспечивается возможность значительного уменьшения площади сечения проводов линий электропередачи.

Принцип действия трансформатора. Действие трансформатора основано на явлении электромагнитной индукции. Простейший трансформатор состоит из стального магнитопровода и двух расположенных на нем обмоток. Обмотки выполнены из изолированного провода и электрически не связаны. К одной из обмоток подается электрическая энергия от источника переменного тока. Эту обмотку называют первичной. К другой обмотке, называемойвторичной, подключают потребители (непосредственно или через выпрямитель).

При подключении трансформатора к источнику переменного тока (электрической сети) в витках его первичной обмотки протекает переменный ток i₁, образуя переменный магнитный поток Ф. Этот поток проходит по магнитопроводу трансформатора и, пронизывая витки первичной и вторичной обмоток, индуцирует в них переменные э. д. с. е₁ и е₂. Если к вторичной обмотке присоединен какой-либо приемник, то под действием э. д. с. е₂ по ее цепи проходит ток i₂.

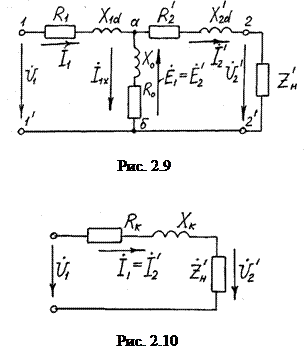

Схема замещения для приведенного трансформатора. Приведенный трансформатор математически описывается уравнениями электрического состояния (2.8), (2.10) и уравнением токов (2.6б). В соответствии с этими уравнениями построена схема замещения трансформатора (рис. 2.9).

Н а схеме   и   соответственно — активное сопротивление и сопротивление рассеяния первичной обмотки;   и   — приведенные активное сопротивление и сопротивление рассеяния вторичной обмотки;   и   — активное и реактивное сопротивление ветви холостого хода. Мощность потерь в сопротивлении   при токе   эквивалентна потерям в магнитопроводе, т.е.   – эквивалентное реактивное сопротивление. Падение напряжения на ветви холостого хода с комплексным сопротивлением   при токе   равно ЭДС   и   трансформатора.

Упрощенная схема замещения.

Параметры схемы замещения трансформатора экспериментально найти трудно. Если пренебречь током холостого хода из-за его малости, то получим так называемую упрощенную схему замещения (рис. 2.10), где   и   называются сопротивлениями короткого замыкания

 и

14) Устройство и принцип действия МПТ

Электрическая  машина  постоянного  тока состоит из двух основных частей: неподвижной части ( индуктора) и вращающейся части ( якоря с барабанной обмоткой).       На рис. 11.1 изображена конструктивная схема машины постоянного тока

      Индуктор состоит из станины 1 цилиндрической формы, изготовленной из ферромагнитного материала, и полюсов с обмоткой возбуждения 2, закрепленных на станине. Обмотка возбуждения создает основной магнитный поток.        Магнитный поток может создаваться постоянными магнитами, укрепленными на станине.       Якорь состоит из следующих элементов: сердечника 3, обмотки 4, уложенной в пазы сердечника, коллектора 5.           Рис. 11.1  Сердечник якоря для уменьшения потерь на вихревые точки набирается из изолированных друг от друга листов электротехнической стали.

Генератор постоянного тока преобразует механическую энергию в электрическую. В зависимости от способов соединения обмоток возбуждения с якорем генераторы подразделяются на:

1. генераторы независимого возбуждения;

2. генераторы с самовозбуждением;

• генераторы параллельного возбуждения;

• генераторы последовательного возбуждения;

• генераторы смешанного возбуждения;

В зависимости от характера изменения нагрузки электрические машины могут работать в различных номинальных режимах: продолжительном (длительном), кратковременном, повторно-кратковременном.

Продолжительный режим. Продолжительный режим работы электрической машины - такой режим, при котором машина работает с неизменной нагрузкой и время работы настолько велико, что превышение температуры над температурой окружающей среды достигает установившегося значения.

Кратковременный режим. Под кратковременным режимом понимают такой режим, в течение которого превышение температуры электрической машины не достигает установившегося значения. В этом режиме машина работает в. течение сравнительно небольшого периода времени, перерыв же в работе  достаточно велик, чтобы она успела охладиться до температуры окружающей среды

Повторно-кратковременный режим. Электрические машины часто работают в повторно-кратковременном режиме, когда периоды работы машины под нагрузкой  периодически чередуются с периодами отключения машины.
