Современные концепции построения асу тп на основе scada-систем scada системы
Supervisory Control and Data Acqusition System.
Genie
Trace Made
In Touch
Требования:
Надежность
Гибкость
Расширяемость
Открытость
Высокая производительность
Совместимость с отечественными и импортными датчиками
Совместимость с отечественными и импортными контроллерами
Компактность
Возможность дистанционного управления
Наличие русскоязычного интерфейса
Гибкий переход от одной марки к другой в случае циклических процессов
Наличие базы данных реального времени
Возможность реверсирования или дублирования
Архивация
Интеграция со стандартами промышленности, многоканальными, глобальными системами(LAN, WAN)
Безопасная интеграция данных с приложениями других разработчиков
Приемлемая цена
Уровень
3: Сервер БД
Уровень 2: Операторские
станции
Уровень 1: Контроллеры, платы 1/0 (SCADAS)
Уровень 0: Датчики и Исполнительные механизмы
Scadas системы находятся на 3 и 2 уровне.
Основные функции SCADAS систем:
Прием информации контролируемых технологических параметров.
Сохранение принятой информации в архивах.
Вторичная обработка
Графическое представление хода технологического процесса
Прием команды оператора и передача их в адрес контроллеров нижнего уровня и ИМ
Регистрация событий
Оповещение персонала об аварийных событиях, с регистрацией действий
Формирование сводок и других учетных документов
Объем информации с автоматизированной системой управления предприятия
Непосредственное автоматическое управление технологических процессов в соответствии с заданным алгоритмом.
Windows NT- платформа SCADA
Достоинства:
Открытость
Простое использование программного обеспечения
Быстрое обучение
Низкие затраты на обслуживание, современный объективный подход
Недостатки:
Существует возможность перезаписи, потери динамических библиотек PL1.
По структуре в систему входят:
Графический модуль с библиотекой готовых форм.
Модуль для конфигурируемого контроллера
Модуль управления, для построения группы блоков логических связей
модуль для организации отчетов- рапортов
модуль обмена рецептурами
модуль обмена данными с приложениями других разработчиков.

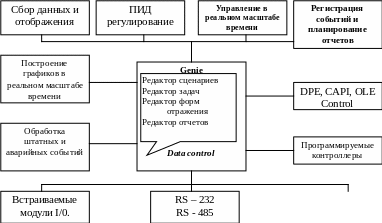

Scada-система Genie
Fieldbus
OLE – предполагает вставку объекта в любое место.
DPE – предполагает связь с другими приложениями.
CAPI – предполагает возможность написания своего объекта.
.Количество функциональных блоков должно быть меньше 500, используется физическая память.
