Понятие об асу тп. Классификация и структура современных технологических объектов управления Понятие об асу тп. Гост - « асу тп »
АСУ – человеко-машинная система обеспечивающая автоматизированный сбор и переработку информации необходимую для оптимизации управления в различных сферах человеческой деятельности.
АСУ ТП – АСУ для выработки и реализации управления воздействия на технический ОУ с критерием качества управления.
Технологический ОУ – технологическая оборудование и реализация на нем по соответствующим инструкциям и регламентом ТПП.
Классификация и структура современной АСУ ТП.
Вещество, энергия и информация основного компонента.

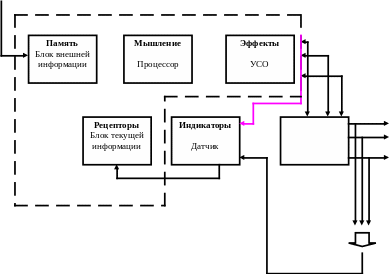

Назначение и структура современных асу тп. Человеческий фактор Поведенческая модель человека в асу тп.
Накопление и хранение априорной информации.
Прием исходной информации, содержащей конкретные оперативные задания по управлению объектом, получаемой перед работой.
Сбор текущей информации и соответствий кода технологического процесса установленному заданию и перегрузках оборудования.
Преобразование трех видов информации в целях принятия решений на управление объекта.
Воздействия на органы управления эффекторами для реализации принятых решений.
« Первое правило автоматизации»:
Автоматизация внедряется тогда и только тогда, когда человек ответственен за ее внедрение по должности не ниже заместителя директора.
Типы асу тп.
Обеспечить стабилизацию или поддержание заданной рационально или оптимальной точки режима, т.е. таких технологических параметров, на который действующие возмущения оказывают существенное влияние.
Примером может служить – шлифование.
Отрабатывающие с установленной точностью заданные или непрерывно задаваемые изменения ТП.
Например: станки с ЦПУ, роботы, манипуляторы.
Самостоятельно вырабатывающий наилучший по какому- либо признаку технологический режим и обеспечение его поддержание, либо автоматически выбирающий наилучшую траекторию, перемещение рабочего органа и обеспечить ее обработку с установленной точностью.
Например: система дистанционной перестройки, система обжатия металла.
Внешняя
информация
УУ Управляемая информация
Возмущения
F1
…
Fn
X1
…
Xm
Текущая информация
УСО - устройство связи с объектом.
HMI - Human Manufacture Interface.
MMI - Man Manufacture Interface.
Окончательное решение всегда остается за человеком.
ЛПР - лицо принимающее решение.
Supervisor - системный советчик.
В России логические устройства используются на 20% от своих возможностей.
Система будет тем проще, чем больше детерменирован объект.
Локальная система- система, которая имеет в своем подчинении
хотя - бы один механизм.
Между АСУ ТПУ должны быть синхронизованы, с учетом разновидности.
…
…

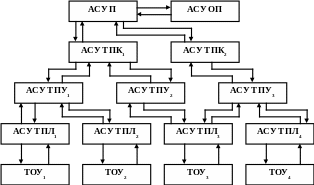

АСУ П – Автоматизированная система управления предприятия.
АСУ ОП – Автоматизированная система управления отрасли промышленности.
АСУ ТПК – Автоматизированная система управления технического процесса предприятия.
АСУ ТПУ – Автоматизированная система управления предприятия узла.
АСУ Л – Автоматизированная система управления локальная.
В эволюции такие системы сначала называли MRP (Material Resource Planning).
Затем появилась MRP 2 они переросли ERP (Enterprise Resource Planning)
SAP R/3: предполагают АСУ П (пример ERP). Такая схема называется иерархической (иерархический подход).
G-2 (также является SAP R/3)
На сегодняшний день идет подмена иерархической структуры алгоритмической (могут нести в себе функции как технических средств, так и технического обмена).
Таким образом АСУ ТП представляют собой комплекс ТС- технического, информационного, математического и программного обеспечения для управления- технологическими объектами который обеспечивает оптимальный при данной структуре и технических средствах уровень автоматизации, сбора и переработки информации для формирования управляющих сигналов и передачи их без потерь и искажения на исполнительный механизм в целях достижения наиболее эффективной работы технологического объекта управления в целом.
