18.6. Основные детали полов.

В местах примыкания бетонных, цементных, мозаичных и металлоцементных к покрытиям других типов укладывают окаймляющие уголки, препятствующие обмятию и выкрашиванию пок­рытий (рис. 18.2 а.). Крепят уголки анкерами, привариваемыми к уголкам и заделываемыми в подстилающий слой. Шаг анкеров 0.5-0,6 м. Для крепления уголков, опирающихся на тепло- или звукоизоляционный слой, предусматривают бортики из бетона.

Примыкания сплошных ксилолитовых покрытий к другим полам осуществляются через окаймляющие деревянные рейки, которые прибивают к деревянным антисептированным пробкам, заделываемым в подстилающий слой через 0,5- 0,6 м (рис. 18.2 б).

293

По периметру участков покрытия из металлических плит предусматривают элементы, закрепляющие крайние ряды плит. Эти эле­менты представляют содой крюки из стали диаметром 10 мм, которые ставят через 0,5 м и заделывают в подстилающий слой или бетонный бортик (рис. 18.2 в ).

В местах примыкания полов к стенам, перегородкам фундамен­там под оборудование, колоннам и другим конструкциям, выступающем над полом, предусматривают плинтусы или галтели.

При покрытиях поливинилацетатных, дощатых , паркетных, из листовых и плитных материалов плинтусы (галтели) делают из деревянных реек или из полимерных материалов (рис. 18.2 г,ж)

При сплошных и плитных бетонных, цементно-песчанных, мозаичных, металлоцементных и керамических покрытиях на цементно-песчаной прослойке устраивают плинтус из цементно-песчаного раствора марки 150 (рис. 18.2 е). В помещениях, где на пол воздействует вода, кислота или щелочь, плинтус вы­полняют из керамических или каменных литых плиток, а также из клинкерного или кислостойкого кирпича, (рис. 18.2, ж).

Примыкания полов к каналам и приямкам конструктивно исполняют как это показано на рис. 18.2 з . Съемные плиты выполняют из материала, наиболее удовлетворяющего требо­ваниям к полу (железобетонные из обычного или жароупорного бетона, металлические плиты).

Покрытия лотков следует выполнять из материалов (кир­пича, плиток, бетона), стойких к стекающей жидкости. Сплошные покрытия, выполняемые из бетона или цементно-песчаного раство­ра марки не ниже 300, допускается устраивать только при стоке воды и растворов нейтральной реакции (рис. 18.2 и). Гидро­изоляция в лотках может быть оклеечной и обмазочно-плиточной. Трапы в полах для стока воды и нейтральных жидкостей де­лают чугунные или из бетона, а для стока отработанных вод с примесью кислот и щелочей - из керамических труб или с при­менением керамической облицовки.

В зоне железнодорожных путей полы устраивают из брусчатки, бетона марки не ниже 300, асфальтобетона и других материалов (рис. 18.2 к). В зоне путей колеи 1524 мм покрытие пола дела­ют разборное (например, из железобетонных плит) и располагают его на уровне головки рельсов. При движении в этой зоне без­рельсового транспорта следует применять желобчатые (трамвай­ные) рельсы. Уклон пандуса прирельсовой зоны должен быть не круче I:3.

294

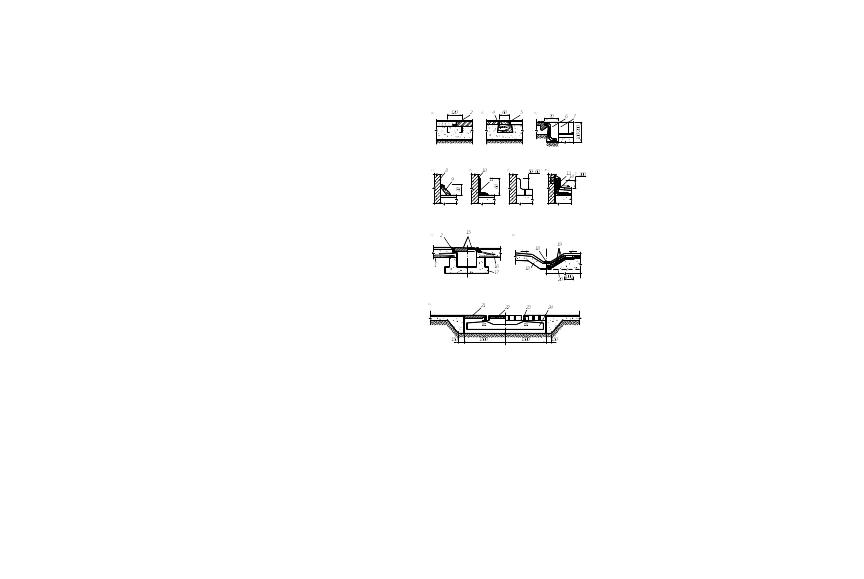

Рис. 18.2. Детали полов промышленных зданий:

а,б - примыкания сплошных покрытий; в - то же, из штучных материалов; г-ж - плинтусы; з - примыкание пола к каналу; и - лоток; к - полы в зоне железнодорожных путей; I - подго­товка; 2 - уголок; 3 - анкер; 4 - пробки; 5 - рейка; 6 -крюки; 7 - бетонный бортик; 8 - стена; 9 - деревянная галтель; 10 - мастика; ГГ- плинтус из пластмасс; 12 - плинтус из раствора; 13 - плинтус из керамических плиток; 14 - изоляция на мастике; 15 - съемные плиты; 16 - сварная сетка; 17 - канал; 18 - плиточная изоляция; 19 - то же, оклеечная; 20 - подстила­ющий слой или плита перекрытия; 21 - железобетонные плиты; 22.- песок; 23 - брусчатка, кирпич, торцовая шашка; 24 - желе­зобетонная шпала.

295

таблица 18.1

Технико-экономические показатели полов

Виды полов	Теплоусвоение ккал/м2r град (Вт/м2*оС)	Истираемость (пыльность)	Теплостойкость оС	На 1 м2 пола
				Общая стоимость, руб.	Затраты труда, чел-ч
Бетонный Асфальтобетонный Ксилолитовый двухслойный Из керамических плиток Из бетонных плиток (с гидроизоляцией) Из асфальтовых плит (с гидроизоляцией) Из торцовой шашки на мастике	25 (29,1) 22 (25,6) 18 (20,9) 28 (32,6) 25 (29,1) 22 (25,6) 10 (11,6)	Малая Средняя -/- Малая -/- средняя -/-	100 50 50 100 100 50 50	3,61 3,42 4,32 6,39 7,88 5,53 7,5	0,91 0,72 1,5 2,2 1,5 1,5 1,9
