17.1.3. Беспереплетные заполнения световых проемов в стенах.

К беспереплетным заполнениям относят стеклоблоки, листы из стеклопластика и профильное стекло.

Остекленные поверхности, с переплетами, заполненными обычным стеклом, имеют существенные недостатки: невысокую теплоизолирую­щую способность, относительно малый срок службы, высокую стоимость очистки и текущего ремонта, пониженную стойкость к агрессивным средам

260

и др. Эти недостатки частично или полностью устра­няют при заполнении оконных проемов пустотелыми стеклоблоками. Стеклоблочные ограждения, обладая хорошими светотехническими качествами, позволяют получить мягкий рассеянный свет, имеют достаточную прочность, огнестойкость, звукоизолирующую способность и долговечность,облегчают уход за ограждением и имеют пониженные по сравнению с обычными окнами эксплуатационные расходы.

Особенно эффективны ограждения из стеклоблоков в производственных зданиях с кондиционированным воздухом и вакуумной гигиеной (приборостроение, радиоэлектроника и др.).

Их применяют также для освещения зданий с повышенными ги­гиеническими требованиями (пищевая, часовая промышленности, оп­тическое приборостроение и др., легкой промышленности, швейные, обувные фабрики и др.).

Существенный недостаток стекложелезобетонных ограждений - частое разрушение стеклоблоков. Причинами разрушения являют­ся действующие на стеклоблоки усилия, обусловленные усадочными и термоупругими деформациями от неравномерного во времени прогрева и разностью коэффициентов линейного расширения стекла и материалов швов (бетона, раствора).

Повысить долговечность и эксплуатационную надежность стек­ложелезобетонных ограждений можно устройством в местах контак­та блоков и швов эластичного гидроизоляционного слоя. Наличие по периметру блоков эластичного слоя полностью или частично выключает их из статистической работы, так как деформации материала швов воспринимают упругий слой без нарушения герметич­ности.

В ограждениях применяют пустотелые стеклоблоки размерами: 194 х 194 х 98 (60), 294 х 294 х 98 и 394 х 60 мм. Торцовые поверхности блоков покрывают эластичным слоем (масти­кой идол толщиной не менее I мм) по экранирующей обмазке из бе­лой нитроэмали или белил.

Стеклоблочные ограждения с эластичным слоем рекомендуется устраивать в виде крупноразмерных панелей. Можно заполнять оконные проемы и отдельными блоками.

261

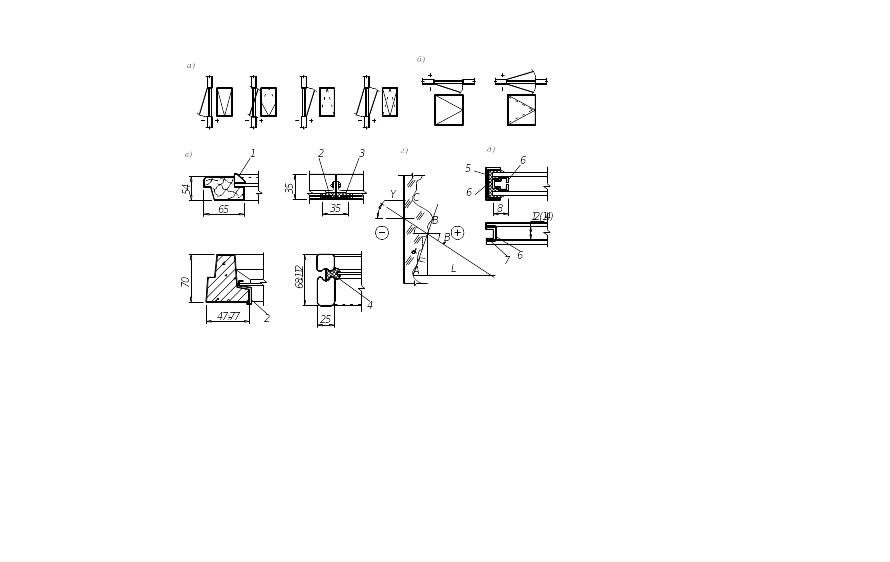

Рис. 17.5.Навеска створных переплетов и остекление:

а - горизонтальные створки; б- вертикальные створки; в- крепление стекол в переплетах; г- профиль светонаправляющего стекла; д- стеклопакеты; 1-деревянный штапик; 2- клямера из полосовой стали; 3- резиновый ободок; 4- резиновый профиль; 5- мастика или резиновый уплотнитель; 6- алюминиевые или стальные профили; 7- металлизация стекла.

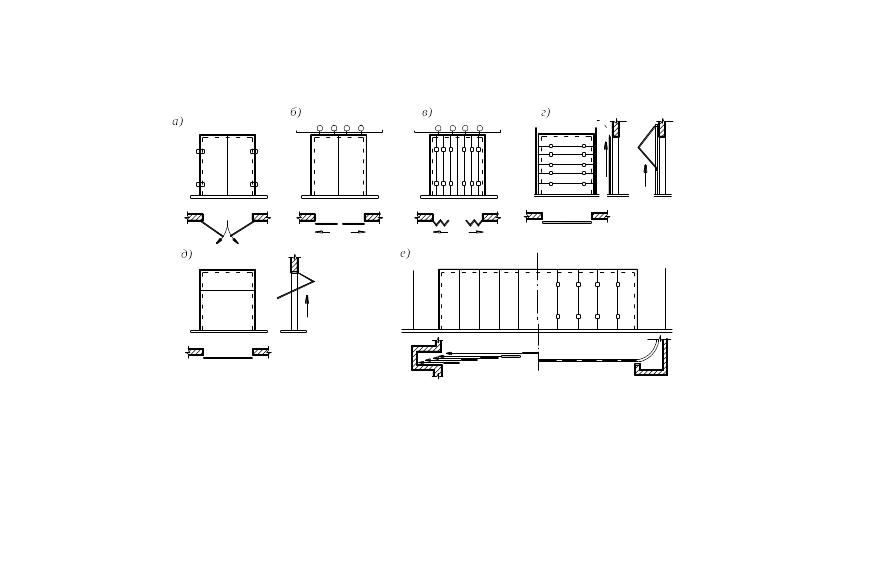

Рис. 17.9. Основные виды ворот промышленных зданий:

а- распашные; б, в- раздвижные; г- подъемные; д- подъемно-поворотные; е- откатные.

262

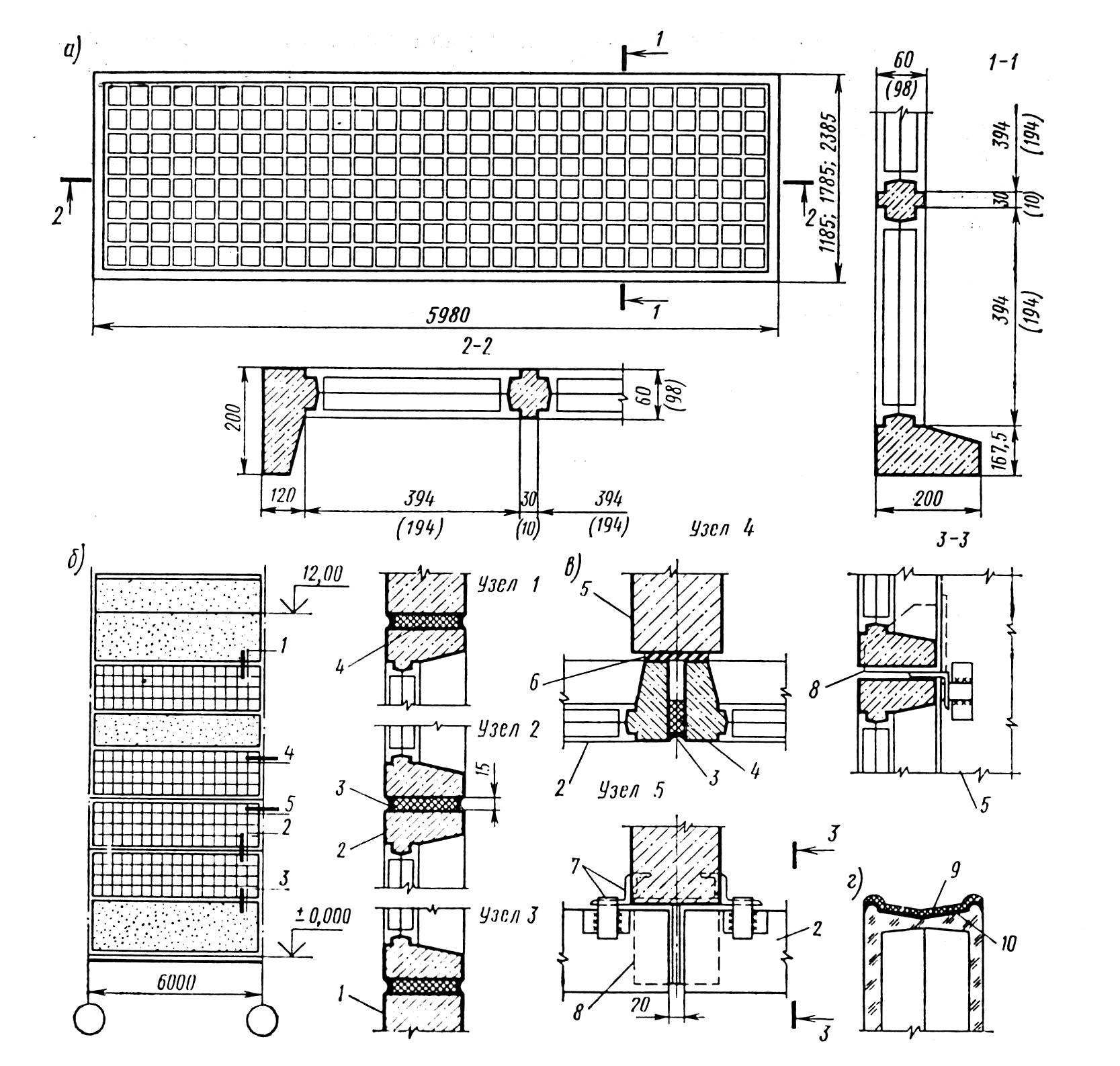

Рис. 17.6, Стекложелезобетонные оконные панели:

а - общий вид панелей; 6 - схема заполнения стены; в - детали; г - стеклоблок с эластичным слоем; I - оконные панели; 2 - стеновые панели ; 3 - колонна; 4 - гидроизоляционная мастика; 7 - крепежные уголки; 8 - стальной опорный столик; 9 - эластичный гидроизоляционный слой; 10 - экранирующая обмазка.

263

Стекложелезобетонные панели имеют длину 5980, ширину 1185, 1785 и 2385 мм; состоят из железобетонной рамы и стек­лоблоков (рис. 17.6 а). Бетон рамы и швов изготавливают с за­полнением из гранитовой, базальтовой или мраморной крошки. В шву между блоками укладывают проволоку 4-6 мм для повышения прочности панели.

Панели каждого яруса ставят на стальные столики и крепят к колоннам аналогично стеновым панелям (рис. 17.6 б, в). Между колоннами и панелями предусматривают упругие прокладки из морозостойкой резины. Швы между панелями заполняют жгутами из пороизола или гернита и промазывают гидроизоляционной мастикой.

По сравнению с проемом, имеющим двойное остекление со стальным панельным переплетом, стоимость I м стекложелезобетонного заполнения ниже на 40-60%. Приведенный расход металла снижается при глухом остеклении на 81% и при створных перепле­тах на 40%. Соответственно на 68 и 30% снижаются трудовые зат­раты на устройство заполнения.

В отечественной и зарубежной практике строительства все шире применяют светопрозрачные ограждения из полимерных ма­териалов (полиэфирные стеклопластики, органическое стекло и поливинилхлорид), обладающие высокой механической прочностью, не­большой массой, хорошей светопрозрачностью (до 90%) и способностью окрашиваться в любой цвет. Изделия из указанных материалов в виде плоских листов и утепленных панелей_, обладающие высокой индустриальностью, позволяют отказаться от трудоемкого запол­нения оконных проемов переплетами. В зданиях со стенами из асбестоцементных и алюминиевых волнистых листов целесообразны светопрозрачные ограждения из волнистых стеклопластиковых листав в виде отдельных включений в стены. Иногда же стены полностью или на больших площадях заполняют листами стеклопластика.

Волнистые стеклопластиковые листы по размерам и профи­лю соответствуют асбестоцементным и алюминиевым листам, т.к. в большинстве случаев их применяют в сочетании. Толщина лис­тов I,5-2,5 мм.

264

Крепят стеклопластиковые листы к ригелям теми же болтовыми и винтовыми приборами, которыми крепят асбестоцементные и алюминиевые листы (рис. 17.7,a ). Приборы ставят на каждой третьей волне. В местах крепления под листами кладут деревянные подкладки, препятствующие оседанию волн на опоре. Под крепежные болты и винты ставят стальные шайбы с мягкой гидроизоляционной прокладкой.

Более индустриальны светопрозрачные панельные конструкции с номинальными размерами 1,2 х 6 м. Рама панели выполнена из алюминиевых профилей, а заполнение - из листов стеклоплас­тика в один или два слоя. Неплотности в сопряжениях заполняют мастикой (рис. 17. 7 б ). Крепят панели к колоннам по типу стеновых панелей, а швы между ними заделывают эластичным материа­лом.

Светопрозрачные панели являются, как правило, навесными, и устанавливают их в зданиях с железобетонным или металлическим каркасом. Обладая высокими тепло- и звукоизоляционными

свойствами, панели в то же время имеют хорошие художественно-декоративные качества и в зависимости от краски стек­лопластика могут создавать различный цветовой эффект в ос­вещении интерьеров.

Перспективным материалом для устройства беспереплетных светопрозрачных ограждений является стеклопрофилит. Стеклопрофилиты, изготовленные методом непрерывного проката имеют замкнутый или незамкнутый профили: коробчатый, швеллерный и ребристый (рис. 17.8 а) позволяющие устраивать одинарное и двойное заполнение.

Размеры стеклопрофилита: ширина 244,294 и 594 мм, вы­сота сечения 35 и 50 мм, толщина 5,5 мм, длина - до 6 м.

Ограждения из профильного стекла выполняют как из отдельных элементов, так и панелей. Устанавливают стеклопрофилиты вертикально. Высота ярусов зависит от ветровой нагрузки, вы­соты здания и количества ярусов. При швеллерном и ребристом сечениях высоту принимают 1,8-3 м, при коробчатом - от 2,4 до 6 м.

При поэлементном заполнении проемов в них предусматривают ригели из гнутых профилей (рис. 17.8 б) которые для уменьшения прогиба подвешивают к панелям-перемычкам на тяжах. В местах примыкания стекла к обвязке оставляют компенсационные зазоры не менее 20 мм.

265

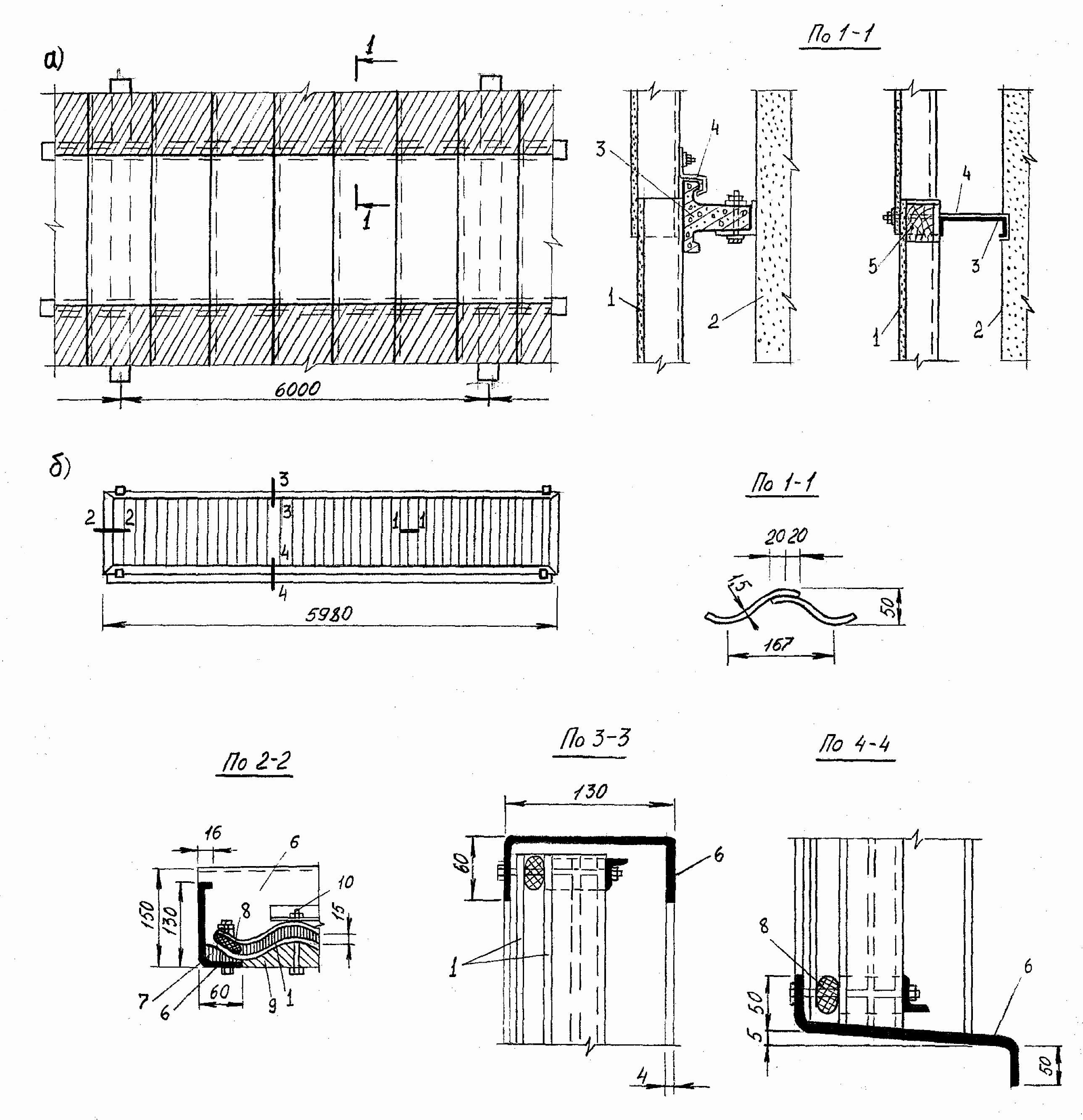

Рис. 17.7. Светопрозрачные ограждения из стеклопластика:

а - из листов стеклопластика; б - панель из стеклопластика; I - волнистый лист стеклопластика; 2 - колонна; 3 - прогон; 4 - крепежные детали; 5 - деревянная прокладка; 6 - алюминиевая рама; 7 - мастика; 8 - пороизол; 9 - мастика из пенопласту; 10 - болты с шагом I 000

266

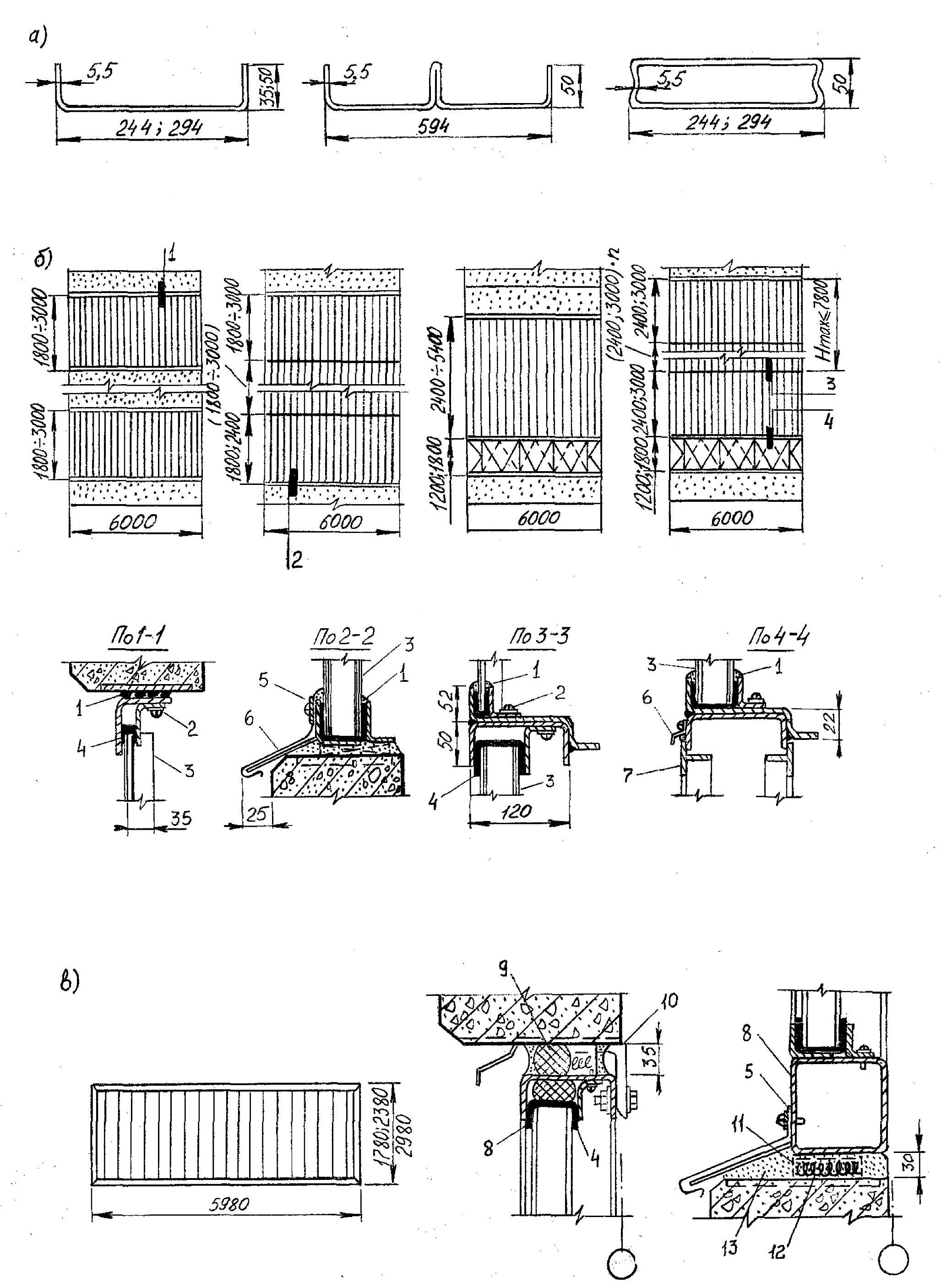

Рис. 17.8. Светопрозрачные ограждения из стеклопрофилита:

а - сечения стеклопрофилита; 6 - схемы заполнения проемов отдель­ными элементами и детали: в - общий вид и детали крепления стеклопанелей; г- мастика УМС-5О; 2 - винт; 3 - стеклопрофилит; 4 - рези­новая насадка; 5 - полосой 30x4 мм; 6 - слив; 7 - открывная створ­ка; 8 - стеклопанель; 9 - уплотнитель; 10 - уголок 90x8 длиной 60 мм, через 1,5 м; 11 - швеллер № 8 длиной 90 мм, через 1,5 м; 12 - смоляная пакля; 13 - раствор.

267

Опирают профили на эластичные прокладки и крепят к об­вязкам прижимными уголками. Во избежание загрязнения пылью торцы стеклопрофилитов заделывают резиновыми насадками. Вертикальные швы между элементами заполняют уплотнителем и гидроизоляционной мастикой.

Панели из профильного стекла имеют размеры 1,8 х 6 и 2,4 х 6м при швеллерном сечении, 1,8 х 6, 2,4.x 6 м и 3 х 6 - при коробчатом. Панель представляет собой несущую сварную, раму из гнутых профилей, заполненную стеклопрофилитом. Жест­кость панели увеличивают тяжами, которые размещают в верти­кальных швах с шагом 1 м. В местах примыкания стеклопрофилитов к раме предусматривают прокладки из губчатой резины.

Стеклопрофилитовые панели опирают на стальные столики и крепят к колоннам анкерами или болтами (рис. 17.8 в). Швы заделывают пороизолом или другим эластичным материалом, а также закрывают нащельниками.
