Лекция № 17

стр.

17. Окна, двери, ворота и другие конструктивные

решения промышленных зданий

1. Окна промышленных зданий………………...…………….251

1. Вида и расположение оконных проемов в стенах……………………………………………………..251

2. Типы переплетов и конструк­тивные решения

заполнения проемов……………………………………..252

3. Беспереплетные заполнения световых проемов в стенах……………………………......... …….260

2. Ворота и двери……………………………………………268

2. Лестницы………………………………………………….271

2. Деформационные швы……………………………………274

249

17.1. Окна промышленных зданий

I7.1.1. Виды и расположение оконных проемов в стенах.

Форму размеры и места расположения оконных проемов выбирают на основании светотехнического расчета, исходя из условий обеспечения более благоприятного освещения для ра­ботающих и данного технологического процесса.

Световые проемы в стенах могут иметь вид отдельных окон и лент (одна или несколько лент по высоте стены). Для одно­этажных зданий иногда применяют сплошное остекление.

Проемы в виде отдельных небольших окон характерны для складских зданий, а также для тех зданий, где производится грубая обработка изделий. Если необходимо иметь хорошее естест­венное освещение на большую глубину помещений, предусматривают ленточное или сплошное остекление.

При проектировании оконных проемов необходимо учитывать, что чрезмерно большая площадь остекления вызывает перегрев помещений летом и переохлаждение зимой и приводит к удорожанию строительства.

Сплошное остекление целесообразно в основном для зданий с избыточным тепловыделением и взрывоопасными производствами.

В зависимости от назначения здания, расчетного перепада температур наружного и внутреннего воздуха и особенностей кли­мата района строительства заполнение оконных проемов может быть одинарным и двойным. В условиях сурового климата севера возможно тройное остекление.

Вместо двойных переплетов рекомендуется устраивать более экономичные спаренные или одинарные с двойным остеклением. Номинальные размеры оконных проемов по ширине и высоте при­нимают кратным 600 мм. Расстояние от пола до низа проема (подоконника) назначают равным 1,2; 1,8 м и более. Заполняют проемы отдельными переплетами и оконными панелями.

По материалу оконные переплеты и панели могут быть деревянными, железобетонными и металлическими.

251

17.1.2. Типы переплетов и конструктивные р

17.1.2. Типы переплетов и конструктивные решения заполнения проемов

Деревянные переплеты и панели рекомендуется применять в зданиях временных и с нормальным температурно-влажностным режимом

Отдельные переплеты-блоки состоят из коробок и створок (ординарных и спаренных). Створки, открывающиеся наружу, делают без наплава, а внутрь - с наплавом (рис.17.1, а-г). Предус­мотрены оконные блоки нескольких типоразмеров, позволяющих за­полнять проемы всех унифицированных размеров.

Такие блоки располагают в один или несколько ярусов, а при высоте проема более 7,2 м между ярусами блоков укладывают дере­вянные ригели. Эти ригели и деревянные импосты, устанавливаемые через 3 м по ширине проема, воспринимают ветровые усилия. Крепят оконные блоки к откосам, перемычкам, ригелям и импостам гвоздями и ершами; стыки конопатят паклей и закрывают нащельниками,

В стенах из крупных панелей ленточные и сплошные проемы целесообразно заполнять деревянными панелями. Панели имеют но­минальные размеры 1,2 х 6 и 1,8 х 6 м; они могут быть глухими и с открывающимися створками (рис, 17.1, д-ж). Применяют панели и других размеров.

Обвязки панелей выполняют из брусков 144 х 47 и 174 х 72 мм (в зависимости от ветрового района и размера панелей). Импосты в панелях имеют сечение 44 х 54 мм. Наружные переплеты изго­товляют из брусков 54 х 67, внутренние - из заготовок 44 х 44 мм. Все элементы панелей соединяют между собой шипами и склеивают.

Оконные панели крепят к колоннам коротышами из уголков, а между собой гвоздями, забиваемыми в местах установки деревян­ных прокладок, фиксирующих толщину швов. Зазоры между панелями заполняют смоленой паклей или упругими материалами и с обеих сторон закрывают нащельниками.

Деревянные переплеты не трудоемки в изготовлении, имеют небольшой вес, но они возгораемы, подвергаются короблению и заг­ниванию по сравнению с другими переплетами менее прочны и светоактивны.

252

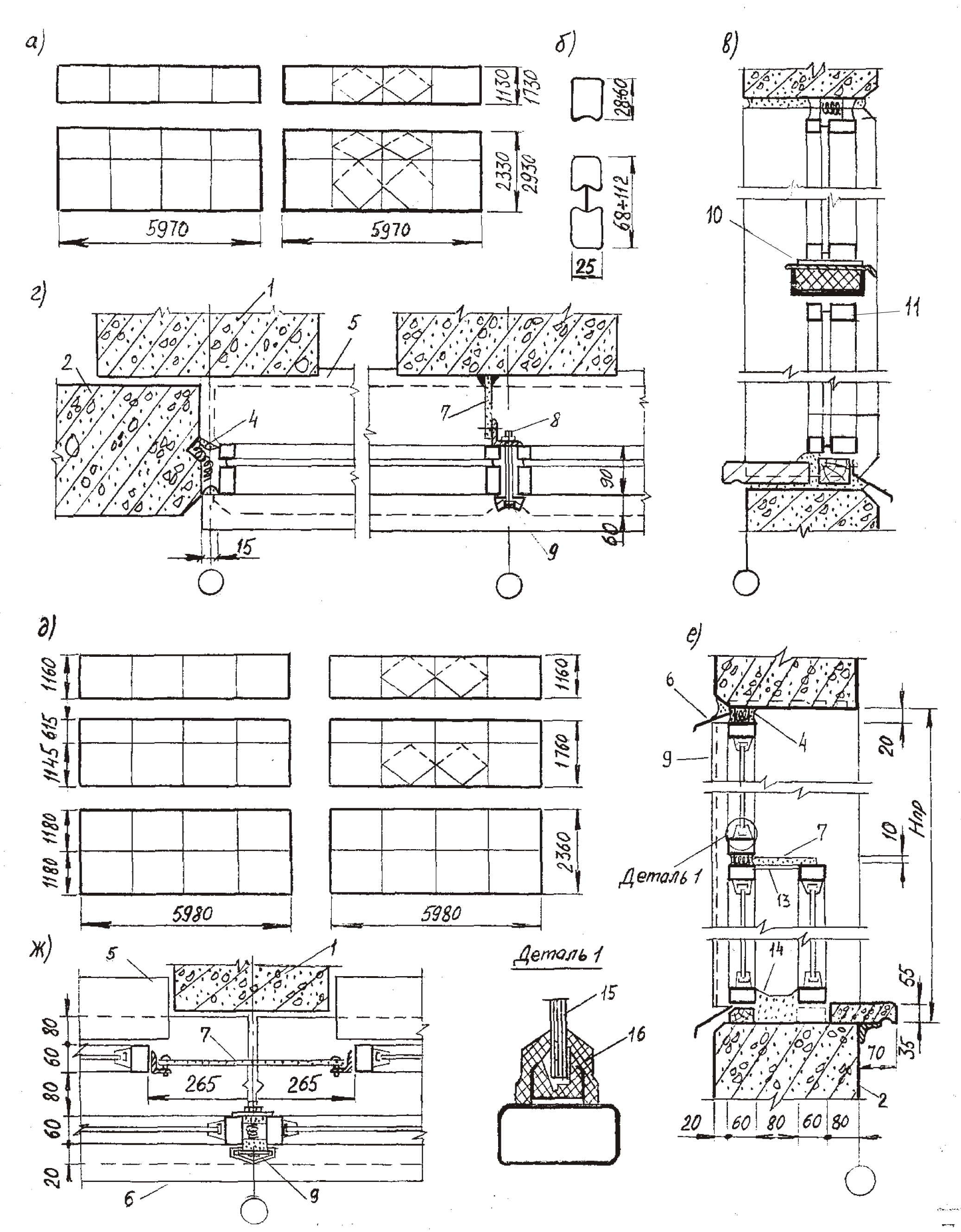

Рис. 17.I. Деревянные оконные блоки и панели:

а - схемы переплетов-блоков с наружным открыванием створок;

б - то же, с внутренним; в - сечение блока без наплава с одинарными переплетами и наружным открыванием створок; г - сечения блока с наплавом со спаренными переплетами и внутренним открыванием створок; д - глухая и створная оконные панели; е - заполнение проема глухими панелями; ж - то же, с открывающимися створками; I - стеновая панель; 2 – просмоленная пакля; 3 – колонна; 4 – упругая прокладка; 5 – остекление; 6 – деревянная прокладка.

253

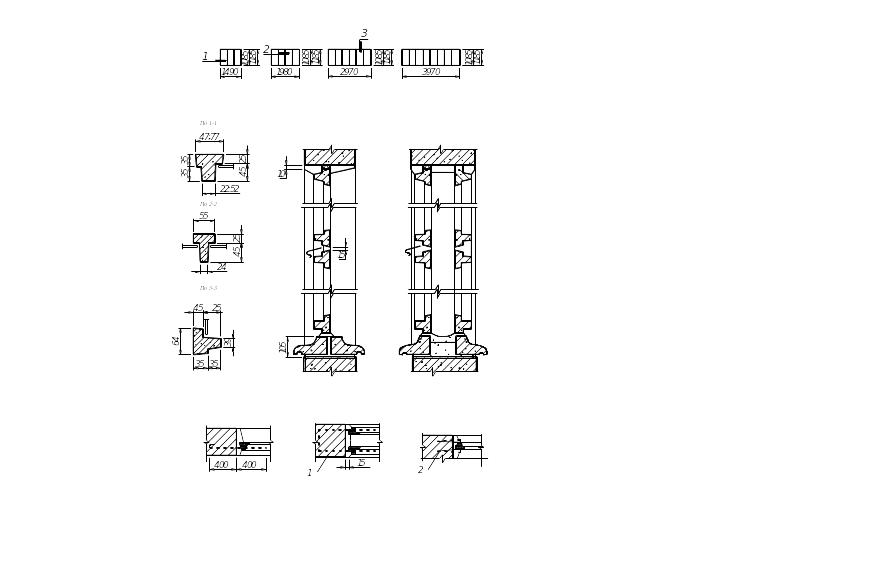

Рис. 17.2. Железобетонные переплеты:

a - схемы переплетов; 6 - вертикальные разрезы заполнения проемов; в то же, горизонтальные; 1 - стержень диаметром 8 мм; 2 - закрепы

254

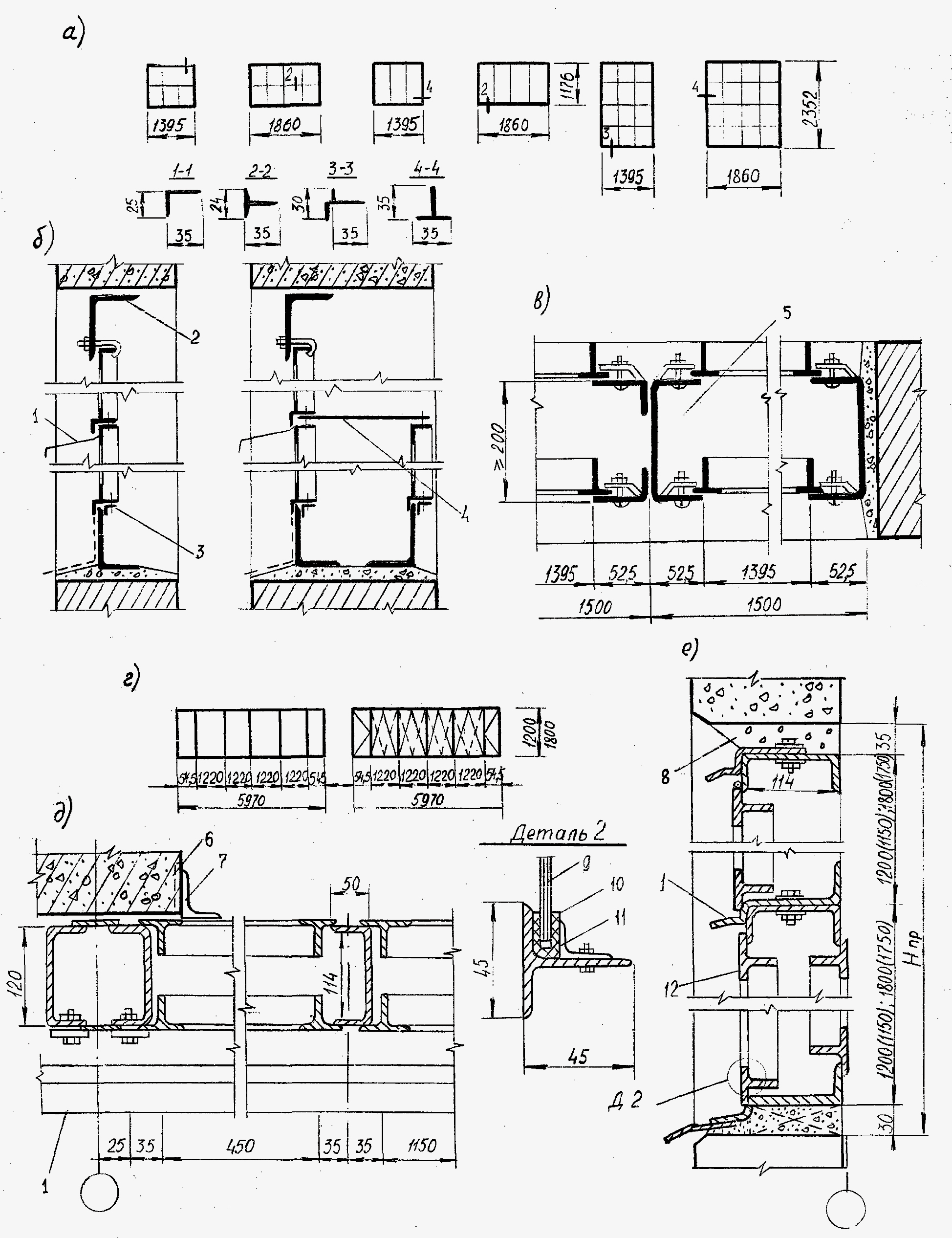

Р ис. 17.3. Стальные переплеты из прокатных и гнутых профилей:

а - схемы переплетов; б - вертикальные разрезы заполнения про­емов; в - горизонтальный разрез при 3- стекольном переплете: г - оконные панели из гнутых профилей; д,е - горизонтальный и вертикальный разрезы проема с панельным заполнением; I - слив; г - уголок 75x50x5; 3 - уголок 30x4 длиной 30 мм; 4 - стальной лист; 6 - стойка-импост; 6 - колонна; 7 - крепежный уголок (панели к колонне); 8 - раствор; 9 - стекло; ТО - резиновый профиль; II- клямера; 12 - створка.

255

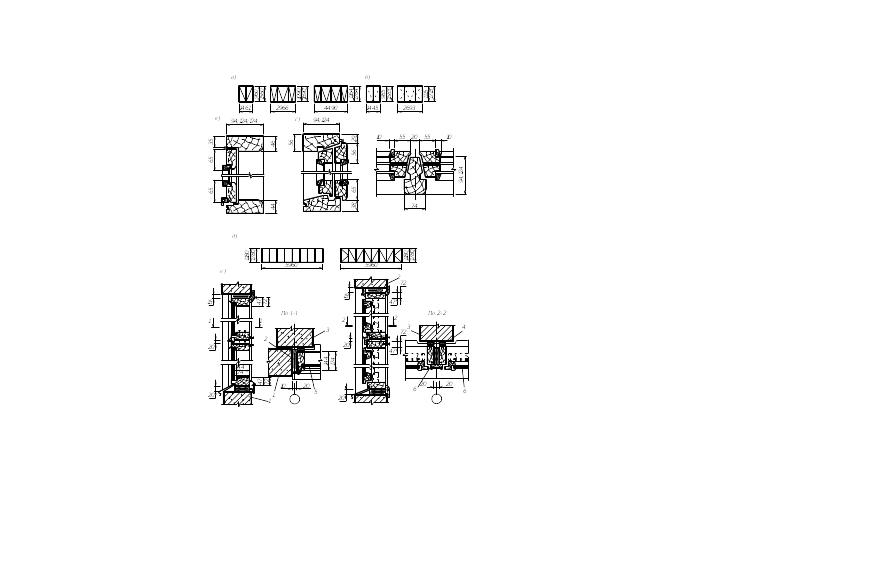

Рис. 17.4. Стальные окна из тонкостенных труб:

а-г- спаренных; д-ж- одиночных; 1- колонна; 2- стеновая панель; 3- смоленая пакля; 4- мастика УМС-50; 5- подоконник; 6- слив; 7- древесностружечная плита или плоский асбестоцементный лист; 8- болт; 9- алюминиевый нащельник; 10- прокладка из резины; 11- ветровой ригель; 12- деревянный брусок 60х60 мм; 13- пластик; 14- раствор; 15- стекло; 16- резиновый профиль

256

Железобетонными могут быть и оконные панели длиной 6 м.

Изготавливают переплеты из бетона марки 200 и проволочной арматуры. Толщина защитного слоя бетона для рабочей арма­туры должна быть не менее 10 мм.

Железобетонные переплеты стыкуют по высоте без окон­ных коробок, соединяя между собой цементно-песчаным раствором. Крепят переплеты к откосам проемов посредством выпусков арматуры, размещенных на уровне стыков переплетов. Переплеты верхнего яруса крепят ершами. Швы между, переплетами и стеной заделывают раствором, а зазор между перемычкой и переплетом (10 мм) - эластичным материалом.

Железобетонные переплеты не подвергаются загниванию и коррозии, обладают хорошими эксплуатационными качествами, но они трудоемки в изготовлении, тяжелы и сложны в устройстве.

Стальные оконные переплеты и панели применяют в зда­ниях повышенной капитальности, в горячих цехах, а также в зданиях с нормальным температурно-влажностным режимом и с повышенной влажностью воздуха. Переплеты эти имеют несколько типоразмеров /рис. 17.5,а / и изготовляют их из специальных прокатных профилей.

Размеры стальных переплетов: ширина 1895 и I860 мм, высота 1176 и 2352 мм. Стальные переплеты обладают доста­точной прочностью и хорошей светоактивностью, но они под­вергаются коррозии.

Оконные коробки в стальных переплетах отсутствуют. Переплеты при заполнении проема устанавливают один на другой. Жесткость заполнения достигается уголками, обрамляю­щими проем по периметру, и импостами, располагаемыми между переплетами (рис. 17.3 б, в).

При высоте проемов 8,4 м и более предусматривают ветровые ригели, состоящие из швеллеров или уголков.

Соединяют стальные переплеты между собой, с импоста­ми и ригелями с помощью болтов. Обрамляющие элементы кре­пят к откосам проемов заерщенными глухарями, забиваемыми в деревянные пробки. Зазоры между откосами и обвязкой заполнения заделывают раствором или прокладками из эластичного материала.
