13.6 Отвод воды с покрытий.

Отвод воды с покрытий может быть 'наружным и внутренним.

Наружный водоотвод называют неорганизованным, если сброс воды происходит по свесам карниза, и организованным, когда вода отводится с

179

кровель по водосточным трубам и желобам. Последний способ водоотвода в промышленных зданиях применяют редко.

В отапливаемых зданиях водоотвод с покрытий, как правило устраивают внутренним, а в не отапливаемых - наружным неорганизованным. Внутренний водоотвод является более совершенным и надежным способом удаления воды с кровель.

13.6.1 Наружный водоотвод

При наружном отводе воды с покрытий на продольных стенах предусматривают карнизы с выносом и обеспечением слива за наружную плоскость стены. Во избежание чрезмерного увлажнения стен стекающей водой обвес карниза должен быть по возможности большим. Сток воды происходит по всей длине карниза.

13.6.2 Внутренний водоотвод

Системы внутренних водостоков состоят из водоприемных воронок, стояков (водосточных труб), подпольных или подвесных трубопроводов и выпусков (рис.13.б).

Схему внутренних водостоков выбирают в зависимости от назначения здания, числа и величины пролетов, конструкции кровельного покрытия, размеров и характера расстановки технологического оборудования и др.

В однопролетных зданиях лучшей считается схема с одной воронкой на стоянке (рис.13.6,а), обеспечивающая хорошую пропускную способность и надежность работы при пониженной температуре. При наличии ливневой или общесплавной канализации с одной стороны здания применяют схему с подпольными трубопроводами (рис.13.6, в). Если же невозможно устроить подпольные трубопроводы из-за сильно развитых фундаментов под оборудование, используют схему с подвесными трубопроводами (рис.13.6, б).

При выборе схемы внутренних водостоков в многопролетных зданиях исходят из тех же соображений, стремясь разместить на каждом стояке минимальное количество воронок (рис.13.6, г-ж).

Площадь водосбора, приходящуюся на одну воронку, определяют с учетом климата, типа кровли и схемы внутренних водостоков. Главным фактором климатических условий, подлежащих учету, является интенсивность дождя. Максимальная площадь водосбора (в м²) на одну воронку не должна превышать величин, указан­ных в табл. 13.1.

Места расположения воронок на кровле выбирают с учетом профиля покрытия и допустимой площади водосбора на одну ворон­ку. На скатных

180

покрытиях воронки располагают в ендовах, на плоских - над рядами колонн. Расстояние между воронками в ен­довах скатных покрытий не должно превышать 48 м (обычно 18,24 или 30), а на плоских покрытиях - не более 60 м.

а) б) в)

г) д)

е)

ж)

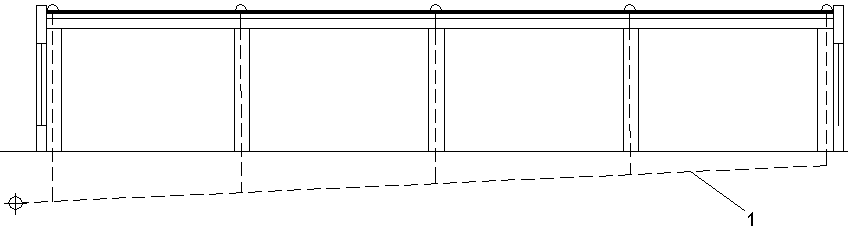

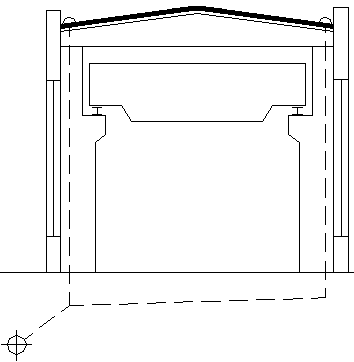

Рис. 13.6. Основные схемы внутренних водостоков:

а-в - однопролетных зданий; г-ж - многопролетных зданий; 1 - подпольный трубопровод; 2 - стояк; 3 - водоприемная воронка; 4 - подвесной трубо­провод; 5 - выпуск; 6 - коллектор ливневой или общесплавной канализации.

181

Тип кровли	Величина л/с на 1 га
	Более 120	120-100	Менее100
Скатная	600	800	1200
Плоская	900	1200	1800
Плоская, заливаемая-вопой .............	750	1000	1500

В зависимости от высоты и назначения здания, схемы и условий работы внутренних водостоков, стояки, трубопроводы и выпуски изготовляют из чугунных, асбестоцементных и пластмассовых напорных труб. Подпольные трубопроводы и выпуски выполнять из керамических, бетонных и железобетонных труб. Диаметр труб определяют расчетом.

Стояки размещают обычно открыто около колонн, стен и перегородок и крепят к ним хомутами. В зданиях с повышенными требованиями к чистоте возможно скрытое расположение стояков. Подвесные трубопроводы крепят к несущим конструкциям покрытия.
