Лекция №13

стр.

13. Ограждающие конструкции покрытий кровли и отвод вод с покрытий

13.1 Ограждающие конструкции покрытий……………………. 169

13.2 Ограждения с прогонами…………………………………… 169

13.3 Ограждения без прогонов………………………………….. 173

13.4 Утеплитель, пароизоляция, выравнивающий слой………. 177

13.5 Кровли………………………………………………………. 177

13.6 Отвод воды с покрытий……………………………………. 179

13.6.1 Наружный водоотвод………………………………………. 180

13.6.2 Внутренний водоотвод…………………………………….. 180

167

13.1 Ограждающие конструкции покрытий

В состав ограждающей части покрытия могут входить: кров­ля (водоизоляционный слой); выравнивающий слой; теплозащитный (термоизоляционный) слой; пароизоляция - предохраняющая тепло­изоляционный слой от увлажнения водяными парами, проникающими в покрытие из помещения*; несущий настил (с прогонами или без прогонов), поддерживающий ограждающие элементы покрытий.

В зависимости от эксплуатационного режима ограждающая часть покрытий может быть вентилируемой, частично вентилируе­мой и невентилируемой. Ограждения последнего типа проектируют над помещениями с сухим и нормальным влажностным режимом (α≤ = 60%) при условии применения в покрытии воздушно-сухих материалов, не увлажняемых в процессе строительства, и при на­личии в покрытии надежной пароизоляции (рис.13.1, а-в).

Вентилируемые и частично вентилируемые ограждения (рис. 13.1, г-з) устраивают над отапливаемыми помещениями с влажным и мокрым режимом (α> 60%), когда недопустима конденсация вла­ги на внутренней поверхности ограждения и если конструктивные меры не обеспечивают нормального влажностного состояния конструк­ций .

Назначением вентилируемых продухов является отвод водя­ных паров из-под кровельного ковра. Наряду с созданием благо­приятных условий для кровли продухи способствуют высыханию термоизоляции.

Высота прослоек и каналов должна быть не менее 50-60 мм.

13. 2 Ограждения с прогонами

Покрытия с прогонами можно применять при условии, когда

настилами служат эффективные армоцементные и ячеистоцементные плиты, а также асбестоцементные и металлические листы.

В покрытиях применяют железобетонные и стальные

*Необходимо иметь в виду, что пароизоляция мешает влаге ис­паряться под воздействием солнечных лучей в сторону поме­щения, поэтому, если расчетом будет установлено, что зимой влаги накапливается немного (меньше, чем может испаряться летом), пароизоляционный слой укладывать не следует.

169

прогоны. Железобетонные прогоны швеллерного и таврового сечения изготов­ляют из бетона марки 400 или 500 с предварительно напряженной арматурой (рис.13.2, а). Швеллерные прогоны, предназначенные для покрытий с уклонами от 1:10 до 1:15, изготовляют высотой 350 мм и с шириной полки 160 мм.

Прогоны таврового сечения, применяемые в покрытиях с асбестоцементной кровлей, имеют высоту сечения 300 и ширину пол­ки 200 мм. Длина прогонов 5970 мм. Железобетонные прогоны по сравнению с металлическими позволяют экономить сталь до 8кг/м2, но применяются редко из-за большого веса.

Стальные прогоны представляют собой прокатные сортаменты (швеллеры и двутавры), а также гнутые (швеллерное и коробчатое сечение), имеющие длину 6 м (рис.13.2, б). При шаге стропильных конструкций 12 м для покрытий с асбестоцементными и стальными настилами целесообразно применять шпренгельные (решетчатые) прогоны (рис.13.2, в), изготавливаемые из гнутых профилей и круглой стали.

Крепят прогоны к несущим конструкциям покрытия посредст­вом коротышей из уголков или стальных пластин на сварке или болтах. Армоцементные часторебристые плиты (рис.13.2. г) имеют длину от 1500 до 3000 мм (через 250 мм), ширину 495 мм, высо­ту от 65 до 110 мм и толщину полки 10 мм. Изготовляют их из бетона марки 300, они имеют продольные и поперечные ребра с шагом 250 мм.

Плиты из ячеистых бетонов (рис.13.2. д) совмещают в себе несущие и термоизоляционные функции, применяют их только для теплых покрытий. Длина плит 1500 и 3000, ширина 495,толщина 120,140 и 160 мм. Для изготовления плит используют бетон ма­рок 40-150. Армируют плиты сварными сетками. Опирают плиты на прогоны насухо с последующей заливкой швов цементным раствором.

Асбестоцементные волнистые листы применяют как в качест­ве кровельных, так и несущих настилов. Используют листы сорта­мента ВУ, имеющие длину от 1750 до 2800 мм, ширину 994 и высо­ту 50 мм (рис.13.3,а), а также листы УВ-7,5 длиной от 1750 до 3300, шириной 1125 и высотой 54 мм *. Толщина первых листов 8, вторых 7,5 мм. Применяют также аобестоцементные волнистые лис­ты, армированные стальными полосами 20 х 1.5 (рис.13.3, б). Стальные

*Асбестоцементные волнистые листы: ВО-обыкновенного профиля;

ВУ - усиленного профиля; УВ - универсального профиля (имеет уве­личенную высоту волны, поэтому и его несущая способность вы­ше).

170

а) б)

в) г)

д) е)

ж) з)

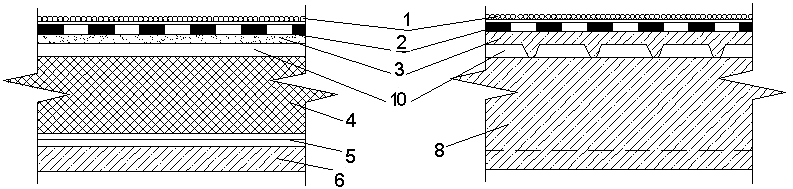

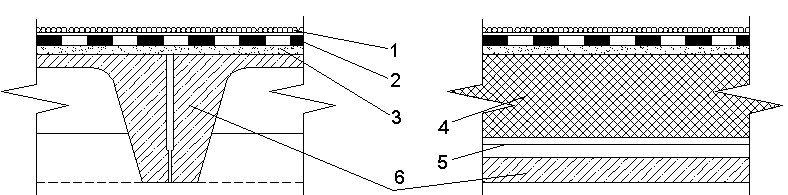

Рис. 13.1 Основные типы покрытий с рулонными кровлями

а - в – невентилируемые; г, д – частично вентилируемые; е – з – вентилируемые; 1 – защитный слой; 2 – водоизоляционный ковер; 3 – основание под ковер (стяжка); 4 – утеплитель; 5 – пароизоляция; 6 – несущая плита; 7 – каналы и борозды; 8 – комплексная плита; 9 – перфорированный рубероид с гравием; 10 – воздушная прослойка.

171

Рис. 13.2 _________________________________________________________________________________________________________________________________________________________________________________

а) б)

в)

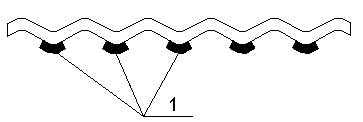

Рис.13.3 Покрытия из асбестоцементных волнистых листов

а – асбестоцементный волнистый лист ВУ; б – армированный асбестоцементный лист; в – конструкции не утепленного покрытия из асбестоцементных волнистых листов; 1 – прогон; 2 – кляммеры; 3 – верхний пояс фермы (балки); 4 – асбестоцементный лист.

172

полосы склеивают с листом (по нижним гребням) эпоксидным клеем. Несущая способность армированных асбестоцементных листов, по сравнению с обычными, выше в 2 раза при расходе ме­талла около 1 кг/м2.

Расстояние между прогонами принимают равным 1,5 м - при обычных листах и З м - при армированных; уклон должен быть в пределах 1:3 - 1:6.

Величина продольной нахлестки, должна составлять 150-250 мм, поперечной - одну волну. Крепят асбестоцементные волнистые листы теми же приборами, что и в стенах (рис.13.4, в). Приборы крепления ставят по скату через 1500 мм (при обычных листах), а вдоль конька - на гребне второй и пятой волны.

Существенный недостаток асбестоцементных волнистых лис­тов - коробление их под действием периодически изменяющихся температуры и влажности окружающего воздуха. Деформации при короблении вызывают в листах трещины. В результате этого ограж­дения из асбестоцементных волнистых листов сильно повреждают­ся уже через 7-10 лет.
