1.14 Расчет и построение характеристик

Фазовые и регулировочные характеристики:

Расчет и построение характеристик тиристорного преобразователя произведем для пилообразного опорного напряжения СИФУ.

Запишем выражение, связывающее угол с сигналом управления СИФУ

где =90º;

= 10 В

Также выражение определяющее значение от сигнала управления

где γ – угол коммутации при I_dmax

δ – угол восстановления запирающих свойств тиристора - 3⁰

- допустимая асимметрия импульсов - 3⁰

Определим номинальный угол , соответствующий номинальному режиму работы двигателя

Таблица 1.12 – Расчетные данные для построения характеристик

Uy	α,град	Ud,В	Uy	α,град	Ud,В
-7,7	20	-259,117996	0	90	0
-7	27	-246,738669	1	99	43,31056
-6	36	-224,019889	2	108	85,55574907
-5	45	-195,790575	3	117	125,6964027
-4	54	-162,745125	4	126	162,7451246
-3	63	-125,696403	5	135	195,7905752
-2	72	-85,5557491	6	144	224,0198888
-1	81	-43,31056	7	153	246,7386692
0	90	0	7,2	154,8	250,73709

Uy

α

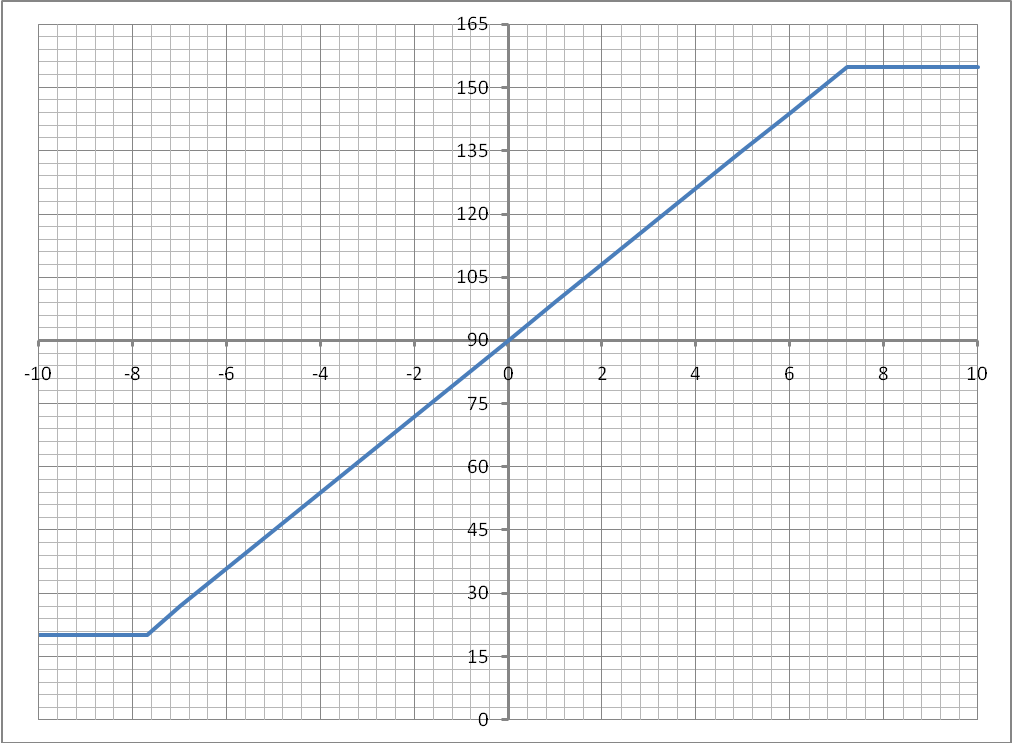

Рис 1.4 – Фазовая характеристика тиристорного преобразователя

Uy

Ud

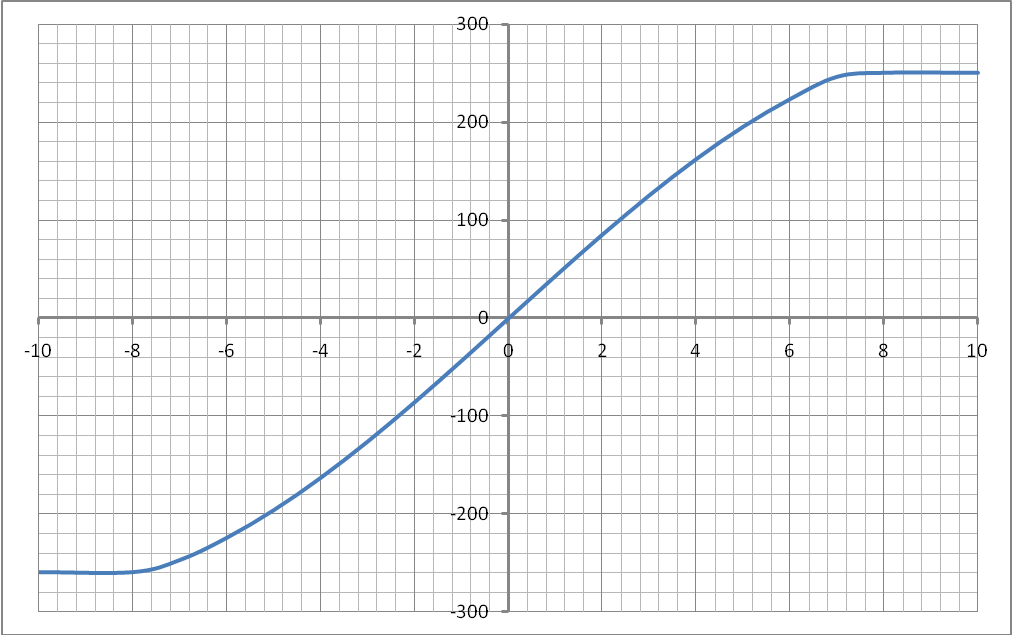

Рис 1.5 – Регулировочная характеристика тиристорного преобразователя

Расчет механических характеристик системы ТП-Д:

где =2 (трехфазная мостовая схема)

=0,5 В

(Число фаз)

Построим характеристики для углов 30⁰,45⁰,60⁰

Таблица 1.13 – Расчетные данные механических характеристик

α=30		α=45		α=60
M,Н∙м	w,с-1	M,Н∙м	w,с-1	M,Н∙м	w,с-1
0	137	0	112,5	0	79,7
40	107	40	82,5	40	49,7

α = 30⁰

α = 45⁰

α = 60⁰

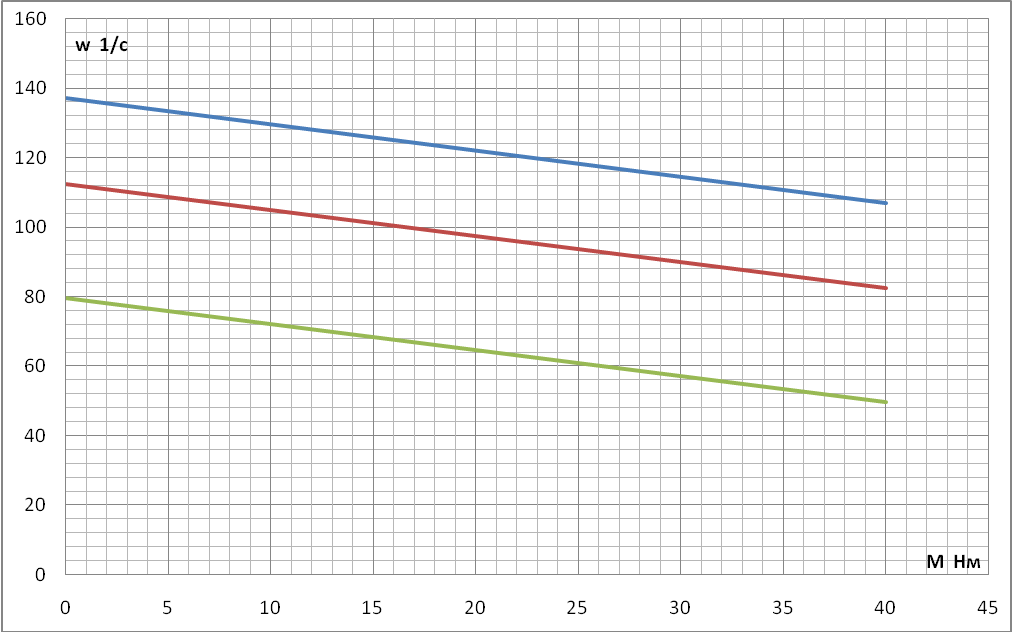

Рис 1.6 – Механические характеристики системы ТП-Д

Задание №2

2.1. Данные для выполнения задания №2

1. Произвести расчет и выбор аппаратуры в релейно-контакторной схеме управления электроприводом асинхронного двигателя с короткозамкнутым ротором (рис.2.1) в соответствии с техническими данными двигателя. Данные двигателя представлены в таблице2.1 в соответствии с номером варианта

Принципиальная схема управления асинхронным двигателем с короткозамкнутым ротором представлена на рисунке 2.1 ниже:

Таблица 2.1. Характеристики выбранного двигателя:

№ варианта	Типоразмер	Мощность, кВт	Скольжение s,%	КПД, %	cosφ	Ммакс/Мном	Мпуск/Мном	Iпуск/Iном
Синхронная скорость вращения 1500 об/мин
15	4А225M4У3	55	2	92,5	0,9	2,2	1,4	7

Примечание: Питание двигателей осуществляется от трехфазной сети промышленной частоты f=50Гц и номинальным напряжением Uном.сети=380В.

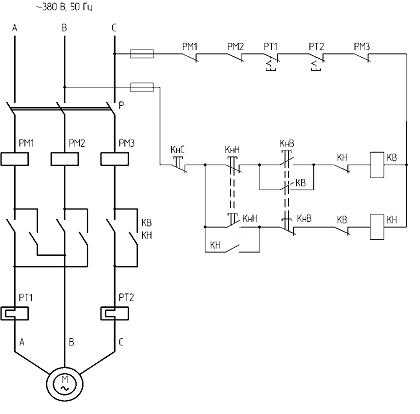

Рис. 2.1. Принципиальная схема реверсивного пуска асинхронного короткозамкнутого электродвигателя с реверсом скорости

2. Произвести расчет и выбор аппаратуры для защиты системы ПЧ АД (асинхронный двигатель выбирается в соответствии с первой частьюзадания)

Принципиальная схема защиты преобразователя частоты (ПЧ) с автономным инвертором напряжения (АИН) представлена ниже на рис. 2.2:

Рис. 2.2. Принципиальная схема системы ПЧ-АД
