2.9. Выбор автоматического выключателя
Для защиты преобразователя частоты выбираем автоматический выключатель серии А3700 с тепловым и электромагнитным расцепителями. Требуемый автоматический выключатель должен удовлетворять следующим условиям:
Номинальное напряжение Uнвыкл ≥ Uнсети ≥ 380 В;
Номинальный ток выключателя Iнвыкл ≥ I1л ≥ 74,83 А
Уставка по току срабатывания
– теплового расцепителя Iт ≥ 1,25I1л ≥1,25*74,83=93,54 А
– электромагнитного расцепителя I эм ≥ 1,2Iмакс.пч ≥1,2*132=158,4 А
Указанным условиям удовлетворяет автоматический выключатель типа А3716Б со следующими номинальными параметрами: Uн.выкл =380В, Iн.выкл =160А, Iт =100А, Iэм =160А
2.10. Выбор плавких предохранителей
Из рис. 2.2 видно, что плавкие предохранители использованы для защиты силовых полупроводниковых вентилей – тиристоров. Поэтому выбираем быстродействующие предохранители серии ПП57. Для определения номинального тока плавкой вставки воспользуемся выражением, приведенным в пункте 2.5:
Кроме того, номинальное напряжение основания выбираемого предохранителя должно быть не менее 380 В.
Указанным условиям удовлетворяет плавкий предохранитель ПП57-3437 со следующими номинальными параметрами: Iном..в=160 А, номинальный ток предохранителя Iномп = 250 А, Uном = 380 В.
2.11. Расчет механических характеристик
Рассчитаем и построим механические характеристики асинхронного двигателя для 50 Гц ,30 Гц и 70 Гц.
Расчет характеристики начинаем с определения номинального момента двигателя.
Зная перегрузочную способность двигателя вычислим его критический момент
где
-перегрузочная
способность двигателя
Также зная номинальное скольжение и перегрузочную способность двигателя вычислим его критическое скольжение
где SH=2%.
Для частоты 50 Гц определим синхронную скорость вращения:
Механическую характеристику рассчитываем по формуле Клосса
.
Характеристика
строится
, считая, что
.
Таблица 2.8 –
Зависимость М от S
и
для
естественной характеристики.
М |
S |
w |
0,00 |
0,00 |
157,00 |
292,44 |
0,02 |
154,49 |
786,70 |
0,08 |
143,97 |
666,54 |
0,15 |
133,45 |
557,03 |
0,20 |
125,60 |
470,51 |
0,25 |
117,75 |
404,36 |
0,30 |
109,90 |
353,25 |
0,35 |
102,05 |
313,00 |
0,40 |
94,20 |
280,66 |
0,45 |
86,35 |
254,18 |
0,50 |
78,50 |
232,15 |
0,55 |
70,65 |
213,57 |
0,60 |
62,80 |
197,69 |
0,65 |
54,95 |
183,97 |
0,70 |
47,10 |
172,02 |
0,75 |
39,25 |
161,50 |
0,80 |
31,40 |
152,19 |
0,85 |
23,55 |
143,88 |
0,90 |
15,70 |
136,42 |
0,95 |
7,85 |
129,70 |
1,00 |
0,00 |
Скорость идеального холостого хода двигателя при изменении частоты изменяется по зависимости
,
где
.
С изменением
частоты напряжения меняется и величина
:
.
Из известной нам
зависимости
видно,
что с изменением частоты меняется и
То есть получаем
.
Зададимся величинами
для
частоты 30 Гц, рассчитаем и построим для
этого случая механическую характеристику
;
Таблица 2.9 – Зависимость М от S и для искусственной характеристики при .
М |
S |
w |
0,00114 |
1E-07 |
94,19999 |
180,0035 |
0,016 |
92,6928 |
747,5871 |
0,1 |
84,78 |
786,7 |
0,138 |
81,2004 |
735,4827 |
0,2 |
75,36 |
665,6811 |
0,25 |
70,65 |
597,3622 |
0,3 |
65,94 |
536,9017 |
0,35 |
61,23 |
485,0857 |
0,4 |
56,52 |
441,0327 |
0,45 |
51,81 |
403,5199 |
0,5 |
47,1 |
371,3988 |
0,55 |
42,39 |
343,7003 |
0,6 |
37,68 |
319,6374 |
0,65 |
32,97 |
298,5802 |
0,7 |
28,26 |
280,0251 |
0,75 |
23,55 |
263,5687 |
0,8 |
18,84 |
248,8859 |
0,85 |
14,13 |
235,7128 |
0,9 |
9,42 |
223,8338 |
0,95 |
4,71 |
213,0715 |
1 |
0 |
Зададимся величинами
для
частоты 70 Гц, рассчитаем и построим для
этого случая механическую характеристику
;
При этом при повышении частоты выше номинальной, повышение напряжения выше номинального не допустимо, из-за этого снижается критический момент двигателя. При частоте 70 Гц λ = 1,06
Таблица 2.10 – Зависимость М от S и для искусственной характеристики при .
М |
S |
w |
0,001264 |
1E-07 |
219,8 |
188,7635 |
0,016 |
216,2832 |
379,1 |
0,06 |
206,612 |
261,4483 |
0,15 |
186,83 |
208,6789 |
0,2 |
175,84 |
172,0575 |
0,25 |
164,85 |
145,8077 |
0,3 |
153,86 |
126,2665 |
0,35 |
142,87 |
111,2274 |
0,4 |
131,88 |
99,32751 |
0,45 |
120,89 |
89,69243 |
0,5 |
109,9 |
81,73995 |
0,55 |
98,91 |
75,06931 |
0,6 |
87,92 |
69,39639 |
0,65 |
76,93 |
64,51459 |
0,7 |
65,94 |
60,27027 |
0,75 |
54,95 |
56,54692 |
0,8 |
43,96 |
53,25465 |
0,85 |
32,97 |
50,32301 |
0,9 |
21,98 |
47,69606 |
0,95 |
10,99 |
45,32882 |
1 |
0 |

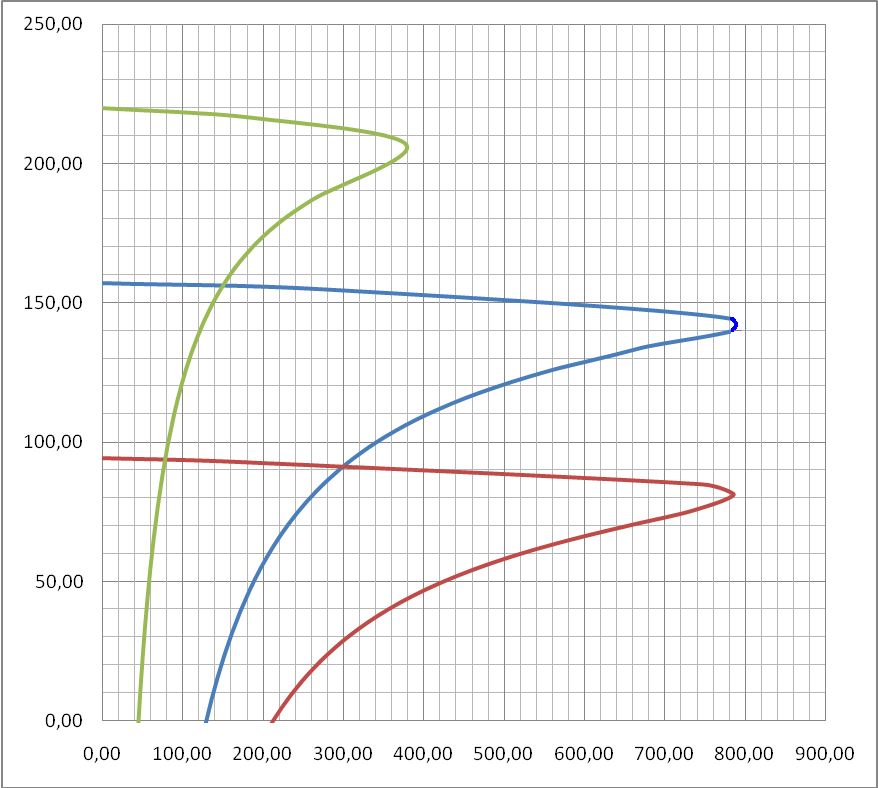

Р
f = 30 Гц
f = 50 Гц
f = 70 Гц
w, 1/c
М, Нм
