Министерство образования и науки Российской Федерации
Государственное образовательное учреждение Высшего профессионального образования
«Магнитогорский государственный технический университет
им. Г.И. Носова»
Кафедра Э и АПУ
Курсовая работа
По дисциплине: «Электропривод»
на тему: «Выбор электрической аппаратуры управления в схемах электропривода постоянного и переменного тока»
Выполнил: студент гр.
Проверил: к.т.н.,
Сыромятников В. Я.
Магнитогорск
2013
Содержание
ВВЕДЕНИЕ 3
ЗАДАНИЕ №1 4
1.1 Данные для выполнения задания №1 4
4
1.2 Принцип работы схемы управления двигателем постоянного тока 6
1.3 Выбор рубильников 8
1.5 Выбор реле времени 12
1.6 Выбор реле напряжения 15
1.7 Выбор реле максимального тока 16
1.8 Выбор реле минимального тока 18
1.9 Выбор командоаппарата 19
1.10 Выбор автоматических выключателей 20
1.11 Выбор предохранителей 23
1.12 Выбор тиристорного преобразователя 25
1.13 Выбор силового трансфоматора 26
1.14 Расчет и построение характеристик 29
ЗАДАНИЕ №2 34
2.1. Данные для выполнения задания №2 34
2.2. Расчет и выбор аппаратуры для управления АД 37
2.3. Выбор рубильника 39
2.4. Выбор максимальных токовых реле 41
2.5. Выбор магнитного пускателя 43
2.6. Выбор тепловых реле 44
2.7. Выбор предохранителей 47
2.8. Расчет и выбор аппаратов защиты системы ПЧ-АД 49
2.9. Выбор автоматического выключателя 52
2.10. Выбор плавких предохранителей 53
2.11. Расчет механических характеристик 54
2.12. Расчет снаббера 59
2.13 Расчет блока динамического торможения 63
ЗАКЛЮЧЕНИЕ 66
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 67
Введение
Электрический аппарат – это электротехническое устройство, которое используется для включения и отключения электрических цепей, контроля, измерения, защиты, управления и регулирования установок, предназначенных для передачи, преобразования, распределения и потребления электроэнергии.
Электрические аппараты служат для коммутации, сигнализации и защиты электрических сетей и электроприемников, а также управления электротехническими и технологическими установками и находят исключительно широкое применение в различных областях народного хозяйства: в электроэнергетике, в промышленности и транспорте, в аэрокосмических системах и оборонных отраслях, в телекоммуникациях, в коммунальном хозяйстве, в бытовой технике и т. д. При этом в каждой из областей диапазон используемой номенклатуры аппаратов очень широкий. Можно определенно сказать, что не существует области, связанной с использованием электрической энергии, где бы не применялись электрические аппараты.
Целью заданий №1 и №2 является усвоение методов расчета и получение навыков выбора электрической аппаратуры управления в схемах электропривода постоянного тока.
Помимо знания конструкции и принципа работы электрических аппаратов, необходимо уметь выбрать аппаратуру для конкретной схемы электрической установки; в практике электромонтера этот вопрос имеет большую значимость.
Задание №1
1.1 Данные для выполнения задания №1
Произвести расчёт и выбор электрических аппаратов для системы ТП-Д, представленной на рис. 1.1; выбрать аппаратуру управления в схеме электропривода постоянного тока (рис. 1.2) в соответствии с данными электродвигателя.
Таблица 1.1. Технические данные двигателя
№ вар |
Тип |
Pн, кВт |
Uн, В |
Iн, А |
nн, об/мин |
nmax, об/мин |
КПД% |
Rя, Ом |
Rдп, Ом |
Rв, Ом |
J, Нм2 |
15 |
Д12 |
3,6 |
220 |
22,5 |
1140 |
1200 |
90 |
1,13 |
0,5 |
26 |
0,49 |
Примечание:
перегрузочная способность по току
якоря для двигателей Д12 – Д32 равна 3
в течении 30с.

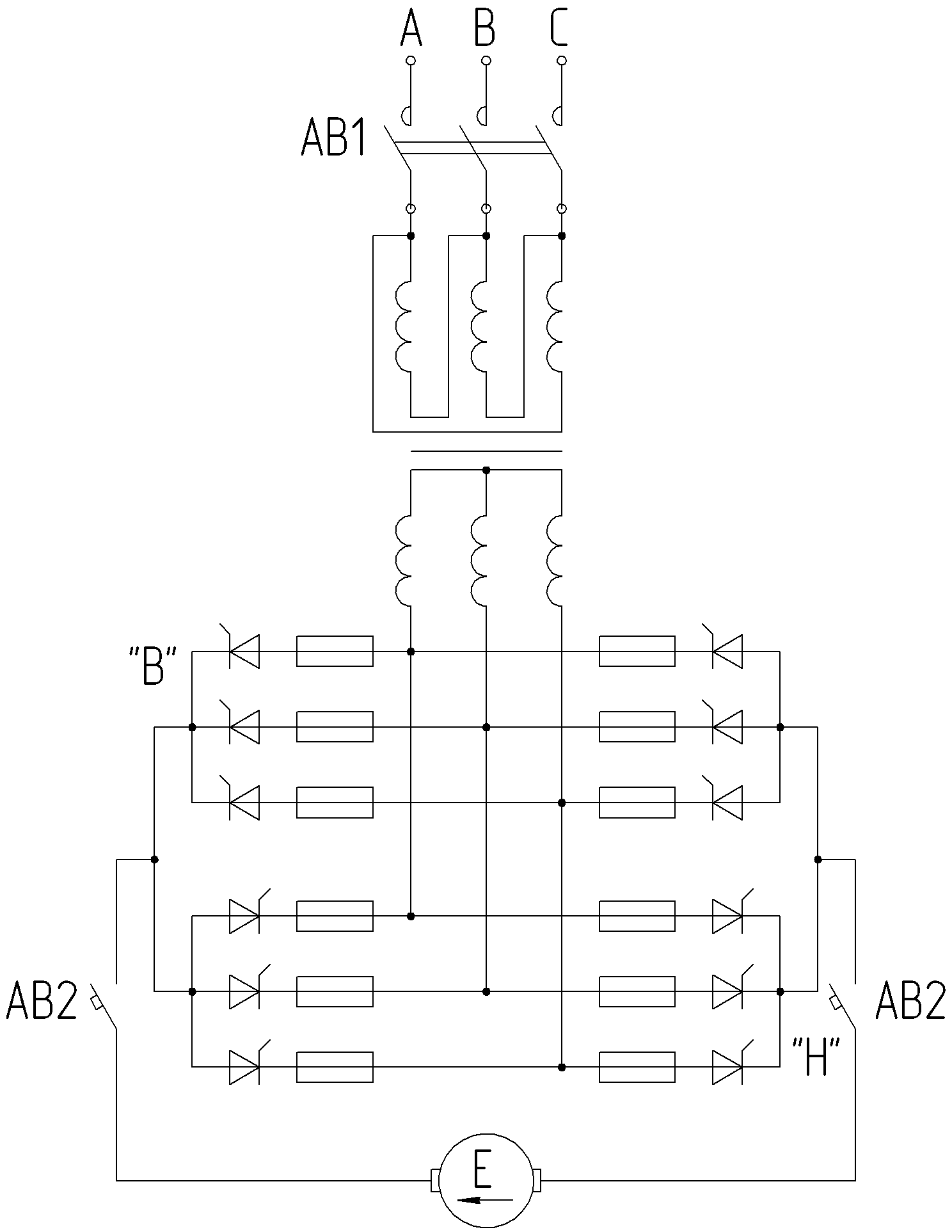

Рис. 1.1. Принципиальная электрическая схема системы ТП-Д

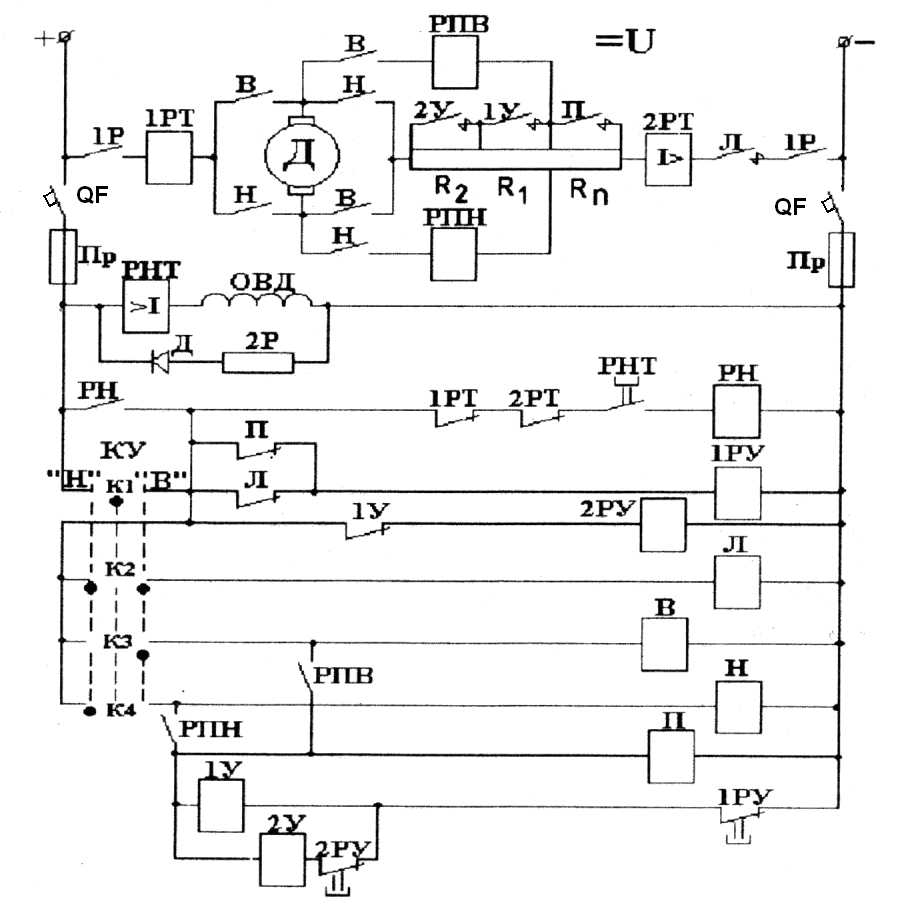

Рис. 1.2. Схема управления двигателем постоянного тока с реверсом
