3. Функциональное зонирование участка Земельный участок клуба разделяется на следующие зоны:

• общественная или представительная (площадки перед входами из расчета не менее 0,2 м² на 1 посетителя) 60 м2 на 300 чел.

• зрелищная (рекламная и киноконцертная площадки, танцевальная площадка, открытая эстрада);

• спортивная (комбинированная площадка для волейбола и баскетбола, другие площадки);

• зона отдыха (павильон для чтения и настольных игр, площадка для аттракционов, детские площадки);

хозяйственная (площадка для транспортных средств, хозяйственный склад, навес для тары, мусоросборник).

3.1 Связь внутреннего пространства клубного здания с внешним

Общественные здания посещают большие массы людей, часто единовременно. К ним должен быть обеспечен удобный подход и подъезд различных видов транспорта. Поэтому перед входами и выходами из зданий следует устраивать открытые площади для рассредоточения посетителей, а в непосредственной близости – площадки для автостоянок. Непосредственная связь между внутренним и внешним пространством осуществляется через промежуточные пространства. Эти пространства могут быть наружными и внутренними. Наружное промежуточное пространство находится непосредственно перед входом в здание, внутреннее состоит из групп помещений самого здания, расположенных у входа.

Издревле наружному промежуточному пространству придавалось заслуженно большое значение. Изобретение античной греческой архитектуры, а позднее часто применяющийся портик не только организовывал промежуточное пространство, но и своей монументальностью привлекал внимание как главный элемент фасада здания.

В современных общественных зданиях наружное промежуточное пространство решается не столь торжественно, зато формы его пространственного воплощения более разнообразны. Клубные здания могут иметь два и более наружных промежуточных пространств – перед кассовым залом и входом в зрительный зал. Атрибутами наружного промежуточного пространства являются различной формы козырьки, фонари, скамьи, стенды, реклама, витрины, балюстрада, телефонные будки, мощение, озеленение и т.п. – все, что составляет средства заполнения городского интерьера.

Внутреннее промежуточное пространство включает тамбуры, вестибюли и гардероб. Устройство входного тамбура, выполняющего функцию воздушно-теплового шлюза, обязательно для всех общественных зданий. Тамбур обычно делают встроенным в объем здания, но иногда выполняют и в виде пристроек. И в том, и в другом случае его глубина должна быть достаточной для свободного открывания и закрывания дверей. По требованиям эвакуации все двери должны открываться наружу.

Ширина тамбуров должна превышать ширину дверных проемов не менее, чем на 0,15 м с каждой стороны, а глубина должна превышать ширину дверных полотен не менее, чем на 0,2 м, но быть не менее 1,2 м. Эти размеры следует принимать как минимальные. Освещение тамбуров естественным светом осуществляется через остекленные двери, фрамуги и стены тамбура. Главным помещением, связующим внутреннее пространство здания с внешним, является вестибюль, в котором начинаются главные коммуникации здания: горизонтальные и вертикальные. Здесь же в вестибюле происходит формирование людских потоков и распределение их по коридорам, лестницам, пандусам, лифтовым узлам и эскалаторам. Гардероб является органичной частью вестибюля, и его планировка неразрывно связана с композиционным построением всей входной группы. Гардеробы должны быть расположены вблизи входов, но несколько в стороне от потока входящих посетителей. В то же время фронт гардеробов не следует располагать вдоль наружной стены, так как это затруднит освещение вестибюля естественным светом. Очень важно разместить гардероб так, чтобы не создавалось встречных потоков входящих и уже раздевшихся посетителей. В соответствии с общей планировкой вестибюля расположение гардероба может быть одно-двухсторонним, а также островным. Фойе, вестибюль, холлы, гардеробные, уборные допускается располагать в цокольных и подвальных этажах при устройстве выхода из него наружу через первый этаж. Можно предусматривать открытые лестницы из подвального или цокольного этажа до первого этажа.

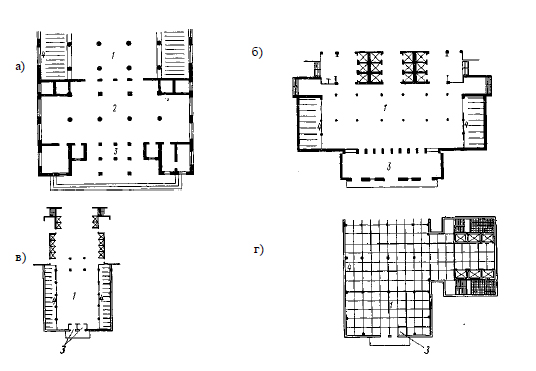

Варианты планировки вестибюлей:

а, б – фронтальная симметричная; в – глубинная симметричная; г – асимметричная с выне-

сением лифтов в сторону от оси; 1 – вестибюль; 2 – аванвестибюль; 3 – тамбур; 4 – гардероб

Архитектурно-планировочное решение

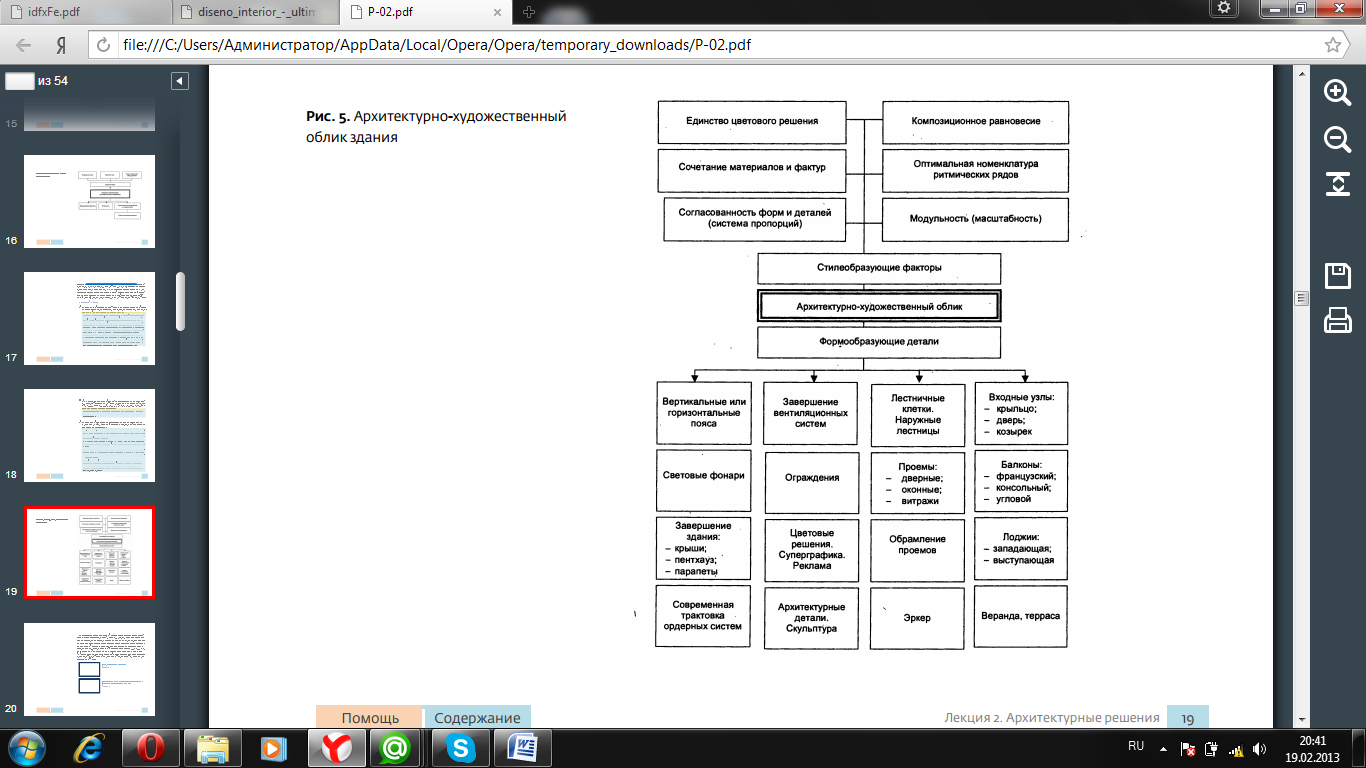

Архитектурный облик здания
