Санкт-Петербургский Государственный Электротехнический университет «ЛЭТИ»

Кафедра БЖД

Отчёт

По лабораторной работе №7

«Исследование параметров производственного шума и определение эффективности мероприятий по защите от шума»

Выполнили:

Бутусов Д.Н.

Тихонов П.И Дмитриев А.С.

Группа: 3311

Проверил:

Санкт-Петербург, 2006г.

Цель работы: Исследование параметров производственного шума на соответствие требованиям санитарных норм и изучение основных принципов по эффективной защите от шума.

Схема установки:

1. источник шума

2. шумомер с набором фильтров

3. одно из средств шумопоглащения

4. звукоизолирующий бокс

Рис. 1. Схема лабораторного стенда

Рис. 2. Структурная схема шумометра

1. микрофон

2. аттенюаторы (делители)

3. усилитель

4. корректирующие цепи

5. стрелочный шумометр

Исследуемые закономерности: Шум - вредный производственный фактор, влияющий на нервную и сердечно-сосудистую системы человека. Он является одним из видов окружающей среды. Ограничению его вредного воздействия служит санитарное нормирование шума - установление допустимых параметров шума на рабочем месте. Нормируемым параметром является уровень звукового давления:

где Р - среднеквадратичное значение звукового давления, дБ;

Р0 = 2*10^-5- опорное значение звукового давления, дБ.

Допустимые значения уровней звукового давления устанавливаются для октавы, частотного интервала, в котором верхняя граничная частота fвг больше нижней граничной f нг в 2 раза, то есть

.

Октаву характеризуют среднегеометрической частотой .

Допустимые уровни представляются в виде кривых - предельных спектров.

Звукоизоляция.

Собственная звукоизоляция стены определяется по формулам

,

где (6) - коэффициент звукопроводности, равный отношению энергии, прошедшей через стену, к энергии падающей,

и (7) .

Фактическая звукоизоляция Rф кожуха, сделанного из звукоизоляционного материала и покрытого изнутри звукопоглощающим с одним и тем же диффузным коэффициентом поглощения .

При =1 Rф = Rсоб - эффект звукоизоляции реализуется полностью.

Акустическое экранирование.

Акустический экран - это преграда, с определенной звукоизолирующей способностью, устанавливаема между источником и защищаемым от шума местом.

Снижение уровня звукового давления прямого звука в расчетной точке за экраном есть акустическая эффективность экрана.

Эффективность любого мероприятия по шумопоглощению ,

где L1 - уровень шума без экрана,

L2 - уровень шума за экраном.

Разность двух величин уровня звукового дав-ления ,дБ	1	2	3	4	5	6	7	8	9	10
величина поправки на шумовой фон ,дБ	6,5	4	3	2,2	1,6	1,33	1	0,7	0,6	0

Среднее значение уровней звукового давления шума с учетом поправки на шумовой фон определяется по формуле (8).

Результаты выполненных измерений и вычислений.

N	Условия опыта	Уровень звукового давления в октавных полосах со среднегеометрическими частотами, Гц												ур. Звука, дБ
		63		125		250		500		1000	2000	4000	8000
1	Источник шума без защиты	53		55		69		81		88	90	70	61	94
2	Источник шума в кожухе со звукопоглотителем	49		46		52		63		61	60	31	11	66
3	Источник шума в кожухе без звукопоглотителя	50		51		56		70		69	71	44	18	74
4	Экран 1	52		58		68		76		76	80	56	28	82
5	Экран 2	51		53		65		72		74	74	52	25	78
6	Экран 3	50		58		69		80		91	92	70	44	94
7	Экран 4	54		57		68		74		77	79	53	29	83
8	Пост. раб. места	79	70		68		63		55		52	50	49	60
	Эффективность звукоизолирующего кожуха со звукопоглащателем	4	9		17		18		27		30	39	50	28
	Эффективность звукоизолирующего кожуха	3	4		13		11		19		19	26	43	20
	Эффективность экрана 1	1	-3		1		5		22		10	14	33	12
	Эффективность экрана 2	2	2		4		9		14		16	18	36	16
	Эффективность экрана 3	3	-3		0		1		-3		-2	0	17	0
	Эффективность экрана 4	-1	-2		1		7		11		11	17	32	11

График1.Источник шума в кожухе без звукопоглощения

График2.Источник шума в кожухе со звукопоглотителем

График3.Источник шума с экраном 1

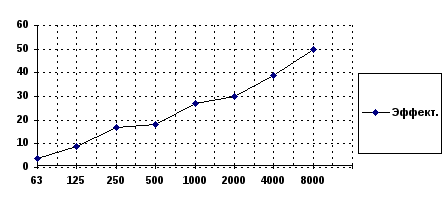

График4.Эффективность звукоизолирующего кожуха со звукопоглотителем

График5.Эффективность звукоизолирующего кожуха без звукопоглотителя

График6.Эффективность экрана 1

График7.Эффективность экрана 2

График8.Эффективность экрана 3

График9.Эффективность экрана 4

Вывод: В результате выполнения лабораторной работы исследовали параметры производственного шума на соответствие требованиям санитарных норм и изучили основные принципы по эффективной защите от шума. Наиболее эффективной защитой от шума в данной работе является кожух со звукопоглотителем, т.к. на всём слышимом диапазоне частот уровни звукового давления не превосходят допустимые уровни в лаборатории для проведения экспериментальных работ.

Вопрос по лабораторной работе №7

«Исследование параметров производственного шума и определение эффективности мероприятий по защите от шума»

Вопрос №6: Методы защиты от шума.

Ответ: Звукопоглощение. Звукопоглощающие материалы и конструкции служат для поглощения звука как в объеме, где расположен источник звука, так и в соседних объемах. В качестве звукопоглощающих материалов, как правило, используют материалы, в которых происходит процесс перехода звуковой энергии в тепловую. Чаще всего в качестве звукопоглощающих материалов используют пористые материалы. Падающие звуковые волны вызывают колебания воздуха в порах вещества. Вследствие вязкости воздуха колебания его в таких порах сопровождаются трением, и кинетическая энергия колеблющегося воздуха переходит в тепловую.

Звукоизоляция. Для звукоизоляции применяют твёрдые материалы, рассчитанные на то, чтобы не пропустить звук из одного объема в другой за счёт отражения его. Простейшим видом звукоизолирующего ограждения является однородная стена, разделяющая два помещения с различными уровнями шума (перегородка). Для снижения шума машины могут быть использованы звукоизолирующие кожухи на шумный узел или на всю машину в целом. Эффективность кожуха (фактическая звукоизоляция) оценивается разностью уровней звуковых давлений, создаваемых в помещении до и после устройства кожуха.

Акустическое экранирование. Акустический экран – это преграда ограниченных размеров с определённой звукоизолирующей способностью, устанавливаемая между источником шума и защищаемым от источником местом. При распространении прямого звука от источника шума за экраном возникает звуковая тень, т.е. снижение уровней звукового давления. Экраны наиболее эффективны для снижения шума высоких и средних частот и плохо снижают низкочастотный шум, который за счёт эффекта дифракции легко огибает экраны. Акустические экраны целесообразно применять, когда в рассматриваемой точке уровень звукового давления прямого звука существенно выше, чем уровни звукового давления, создаваемого в той же точке отраженным звуком. Обычно экраны изготавливаются из оргстекла, стальных или алюминиевых листов толщиной 1,5-2 мм. Эффективность экрана зависит от его геометрических размеров, частоты звука, взаимного расположения источника, экрана и точки измерения. В помещениях, где велик вклад отраженных сигналов, применение акустических экранов малоэффективно. В этом случае акустические экраны должны применяться совместно с акустической обработкой помещения.
