5.5 Проектируемая схема организации связи
В данном дипломном проекте предлагается схема организации беспроводного широкополосного доступа с использованием технологии WiMAX в коттеджном поселке Чистопрудный.
Для построения сети WiMAX на основе оборудования Motorola Canopy необходимо установить следующие основные компоненты:
- базовую станцию
- абонентский модуль
Базовая станция представлена точками доступа (в совокупности образуют кластер), модулем управления кластером и транзитным модулем.
Количество точек доступа выбирается, исходя из пропускной способности сети. Одна точка доступа обеспечивает скорость 20 Мбит/с. Всего в кластере может быть 6 точек доступа, то есть общая пропускная способность кластера 120 Мбит/с.
По проведенным расчетам общая пропускная способность сети составляет 114 Мбит/с. Следовательно, для организации беспроводного широкополосного доступа WiMAX в коттеджном поселке достаточно одной базовой станции Motorola Canopy с 6 точками доступа.
На рисунке 5.6 представлена проектируемая схема организации связи в микрорайоне Чистопрудный.
При необходимости увеличения емкости сети решение Motorola Canopy демонстрирует свою превосходную способность к масштабированию, удовлетворяя новые требования к площади покрытия, плотности абонентов и пропускной способности.
На стороне оператора сети предлагается установка коммутатора Cisco серии Catalyst 4000. А также программного обеспечения Prizm & ВАМ для контроля и управления сетями Canopy.
ДОБАВЬ

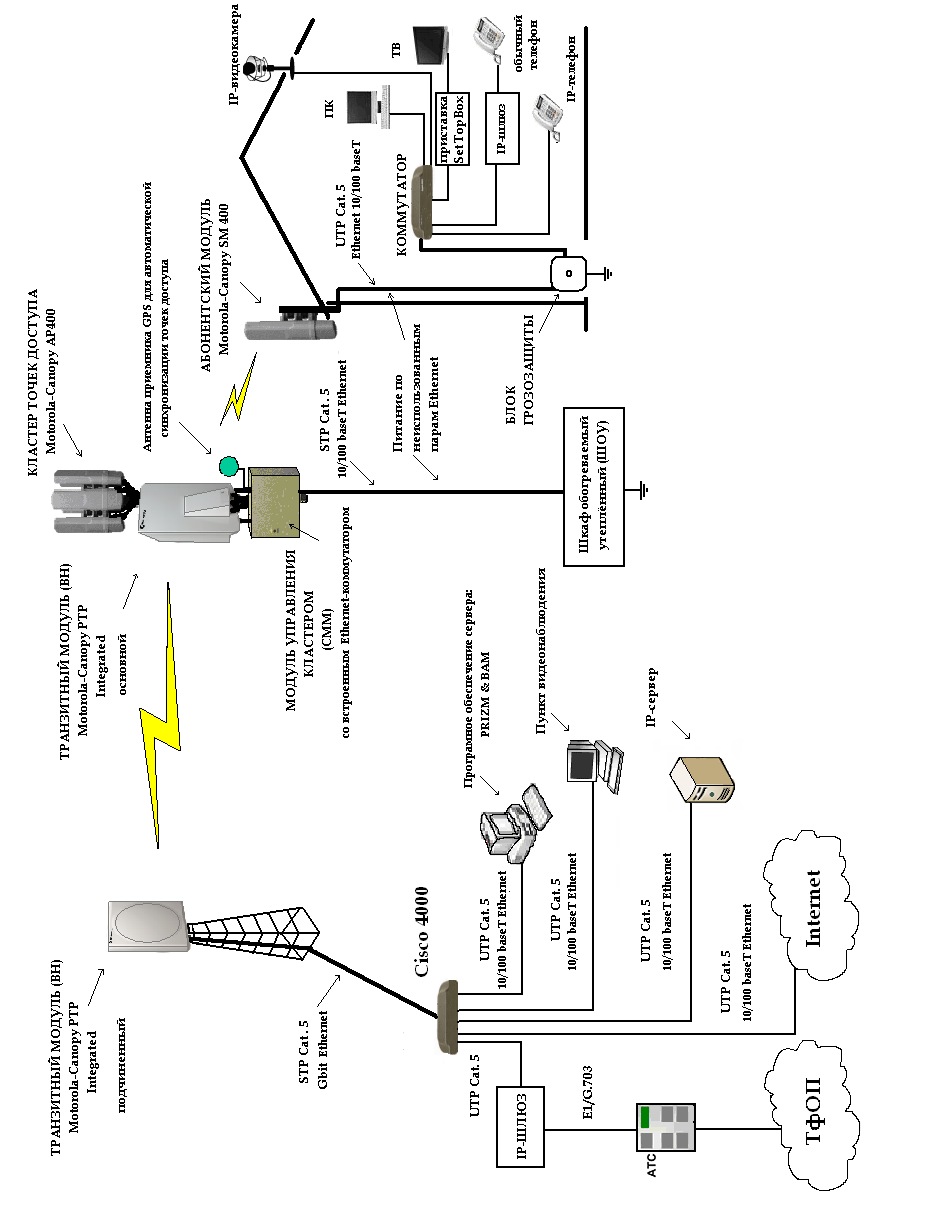

Рисунок 5.6 – Проектируемая схема организации связи в микрорайоне Чистопрудный
|
6 Инженерные расчеты
6.1 Построение профиля
Топографический профиль (от латинского profile — очертание) — это вертикальное сечение участка земной поверхности по заданной линии. Линия профиля обычно задается так, чтобы она пересекала наиболее интересные географические объекты. По горизонтальной оси профиля откладываются расстояния, по вертикальной — высоты или глубины. Обычно вертикальный масштаб крупнее горизонтального, то есть высота преувеличена по сравнению с длиной.
Для учета кривизны земли отсчет производится от уровня моря или другого условного уровня имеющего на чертеже вид параболы описываемой уравнением 6.1:
,
км (6.1)
k=R1/R0 - условная координата рассматриваемой точки интервала;
R1 - расстояние до заданной точки, км;
R0 - протяженность интервала, км.
Последовательность построения профиля следующая:
1. На топографической карте, позволяющей определить положение БС на местности, соединить прямой линией выбранные точки установки опор БС.
2. Найти абсолютные высотные отметки характерных точек по карте на различных расстояниях от БС по проведенной прямой.
3. Начертить параболу принять её за уровень и, отложив вверх высотные отметки на соответствующих расстояниях, соединить их плавной линией.
4. На профиль трассы нанести лес, строения и прочее..
Построение профилей необходимо для наглядного изображения данного пролета при соблюдении условия прямой видимости, т.е. отсутствие каких-либо препятствий или преград в направлении от центра одной антенны к центру другой антенны.
